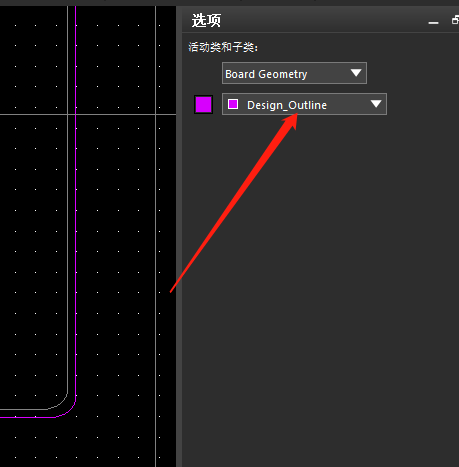

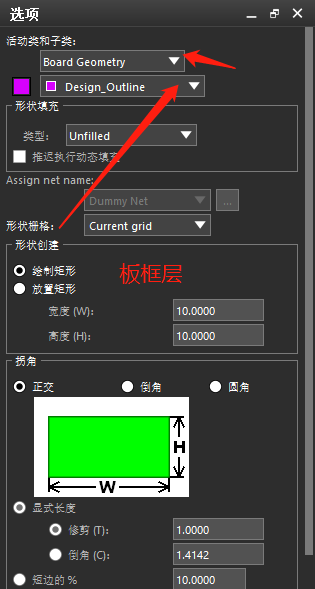

1,Allegro新建板框

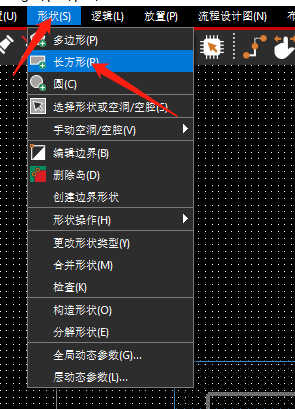

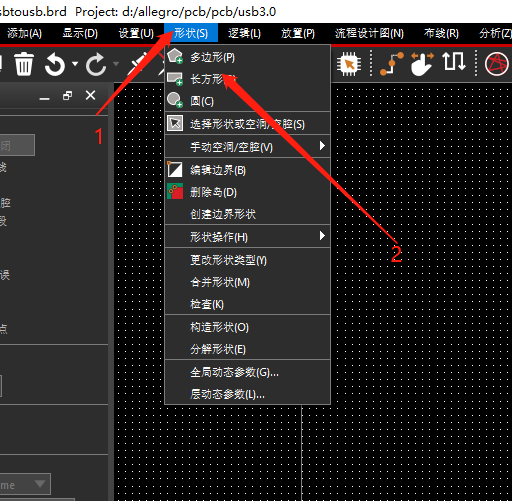

与16.6区别很大,不能直接outline里画线,需要添加一个形状,非要用outline也行,就是出gebe的时候会报错,到时候忽略,板框层只能有一个,开槽要放置在cutout

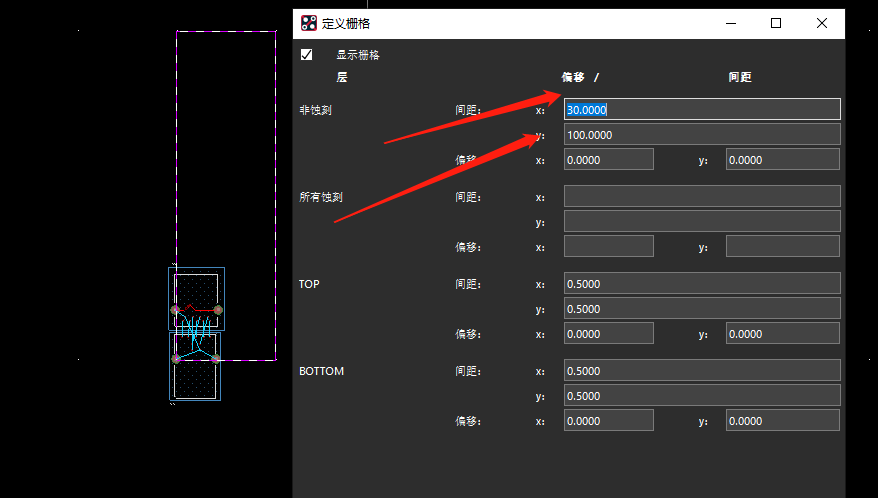

小技巧,设置格点刚好是要绘制的板框大小
2,设置允许布线的区域,主要与板框保持一点距离

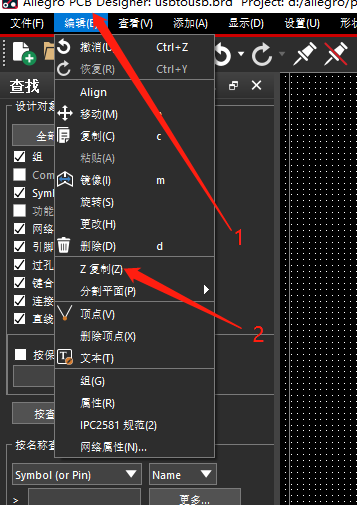

通过复制板框内缩来实现

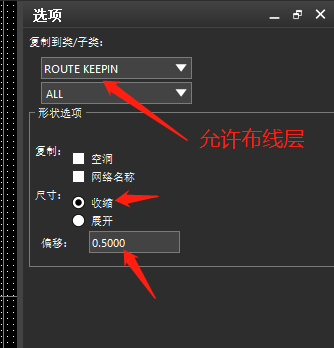

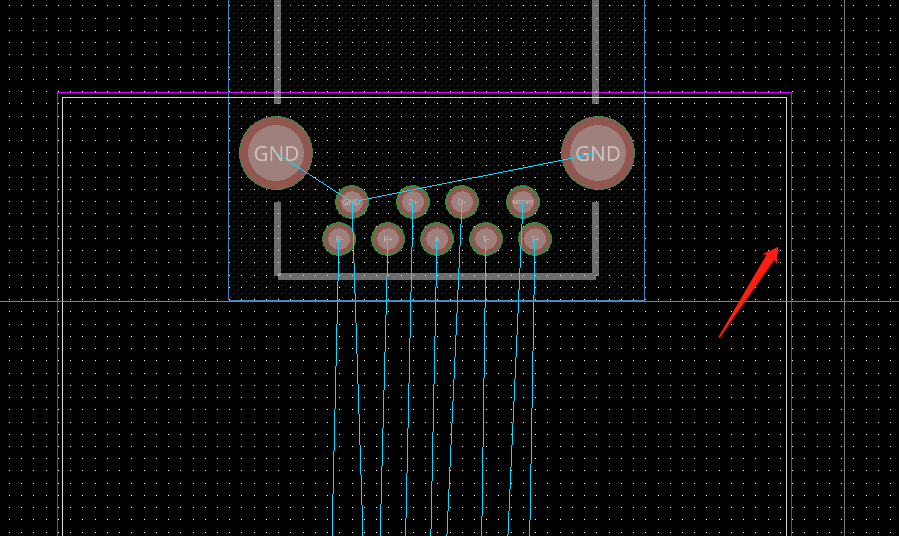

在选项里设置好层和内缩值,点击板框,将会在板框内生成一个封闭的框

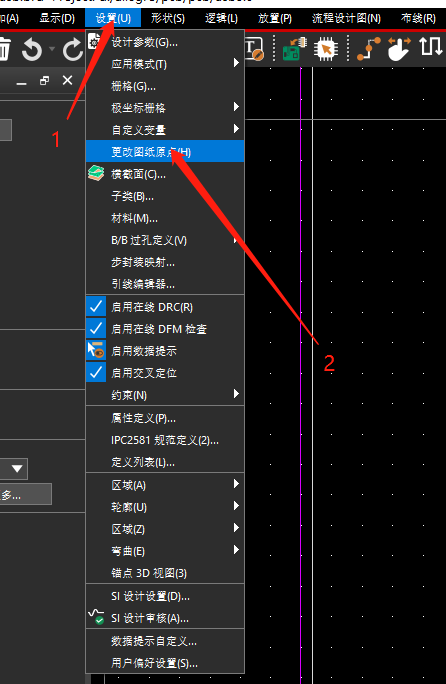

3,设置原点

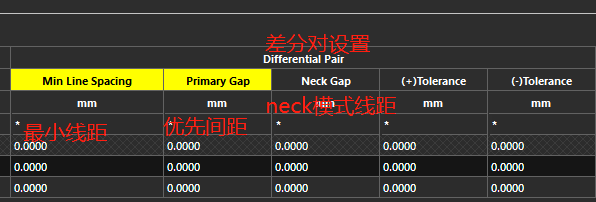

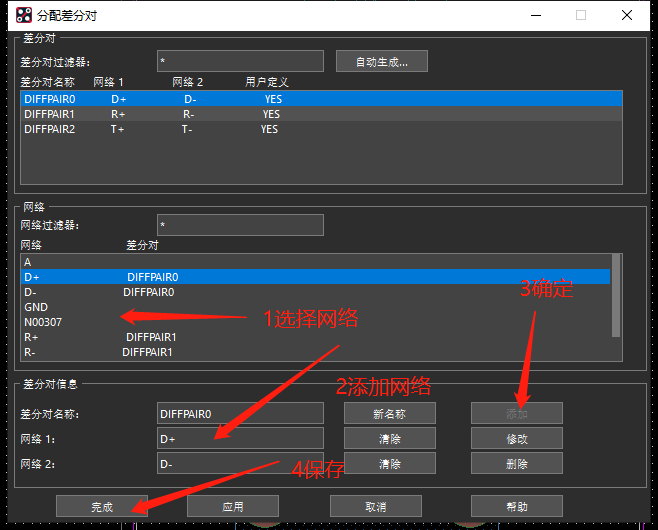

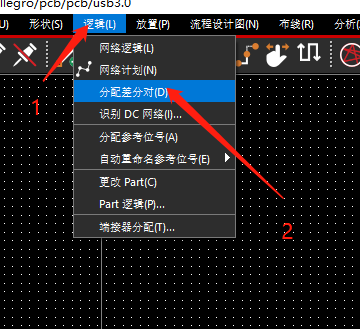

4,设置差分对
q
5,刚刚试验了一下差分对,发现报错了,修改一下规则.

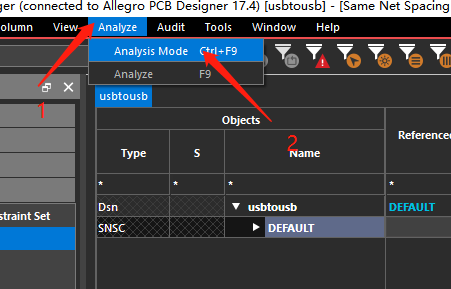

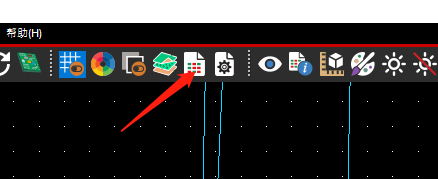

打开设置规则快捷键

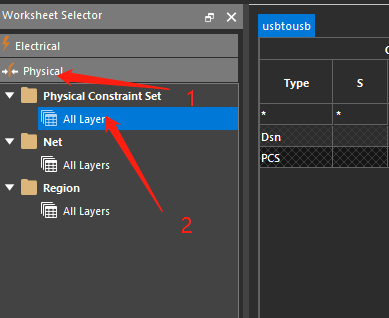

找到物理规则距离项

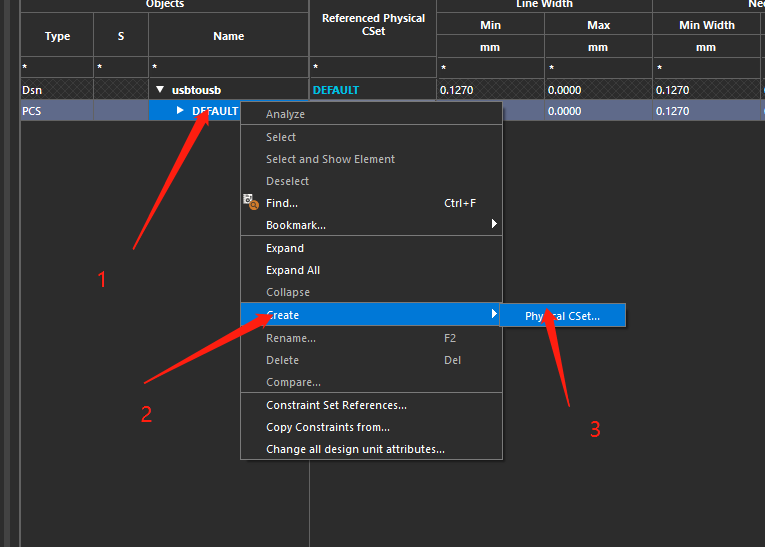

添加一个规则

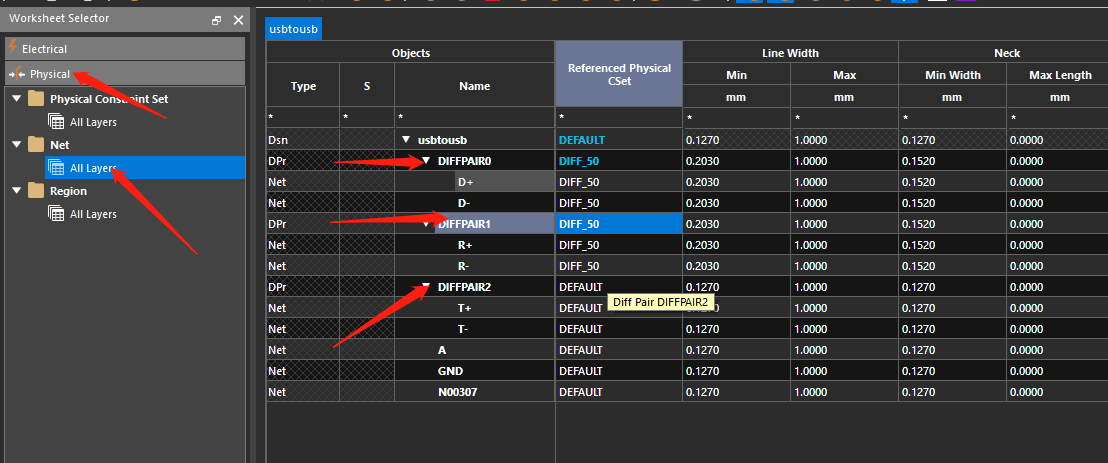

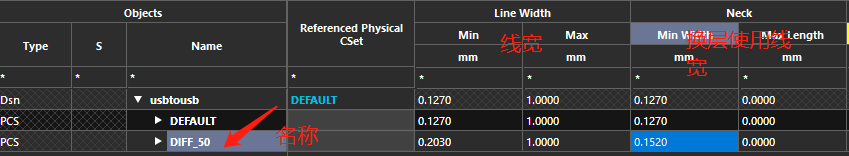

把规则赋予相对应的差分网络

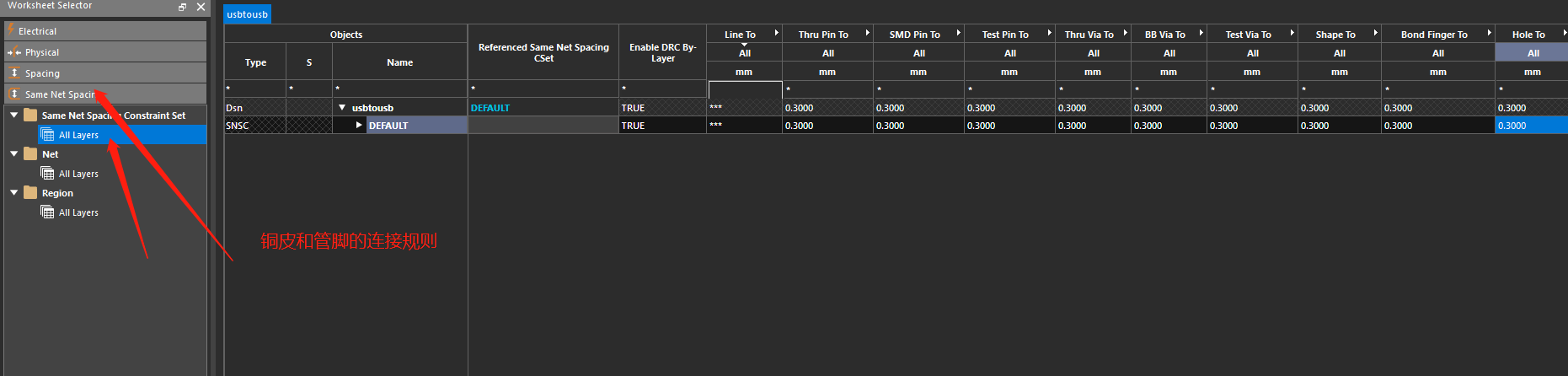

铜皮和管脚的规则

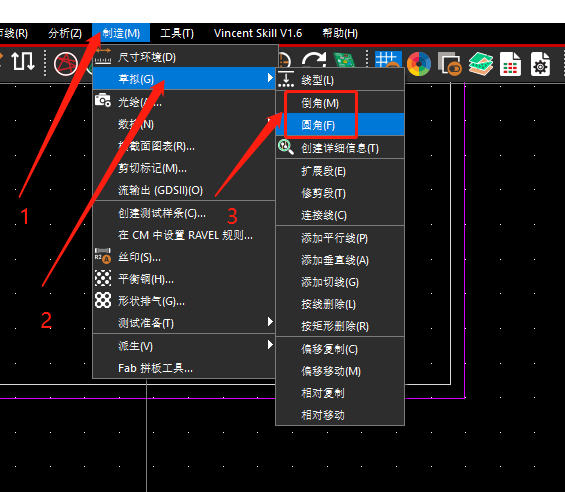

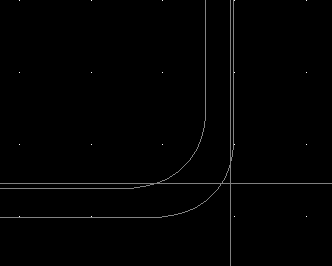

5,板框倒角

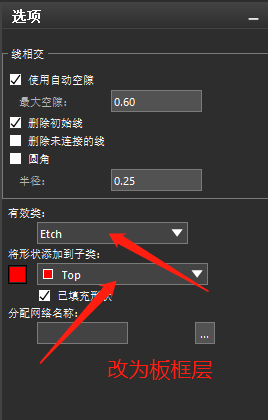

删除原来的板框
然后再转换回来
选中封闭的图形

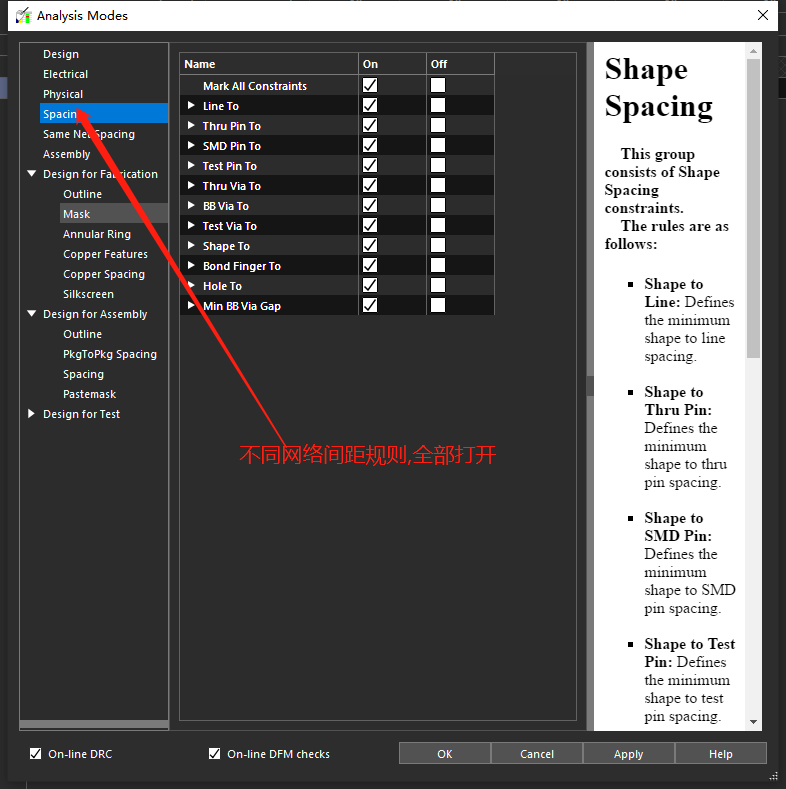

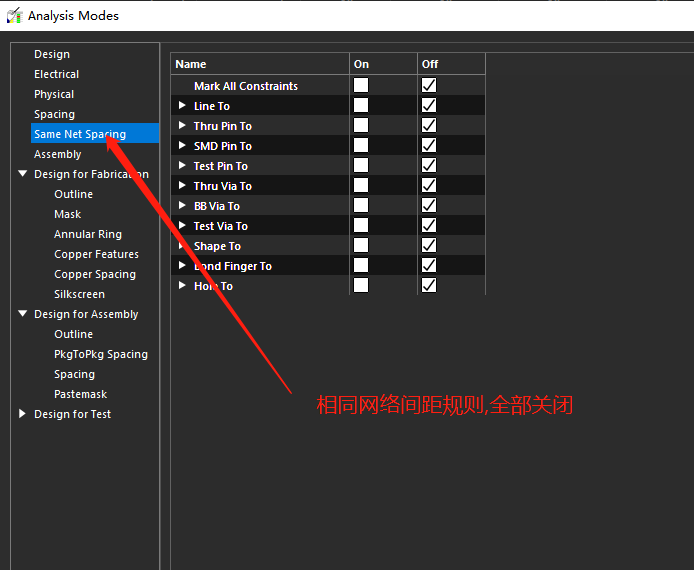

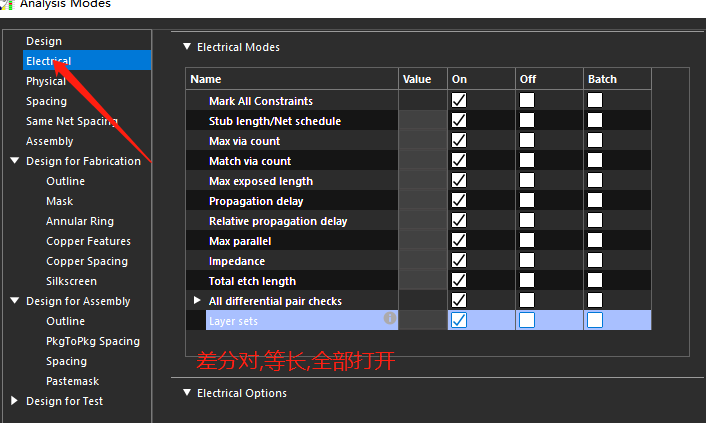

6,打开规则开关

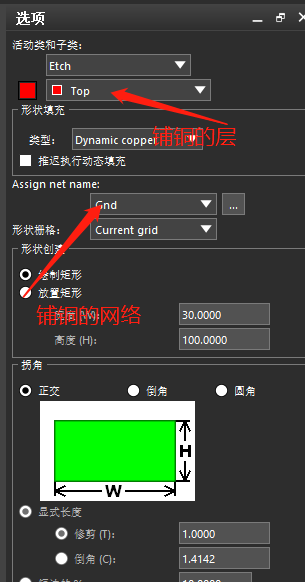

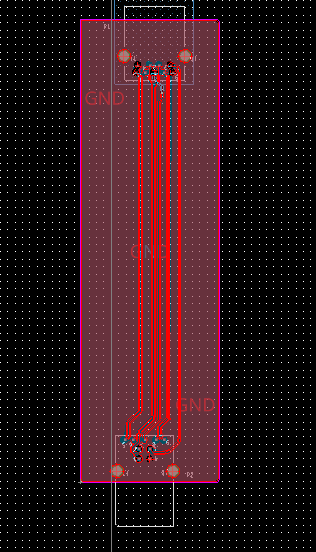

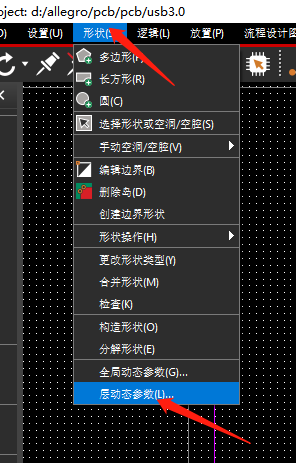

7,铺铜

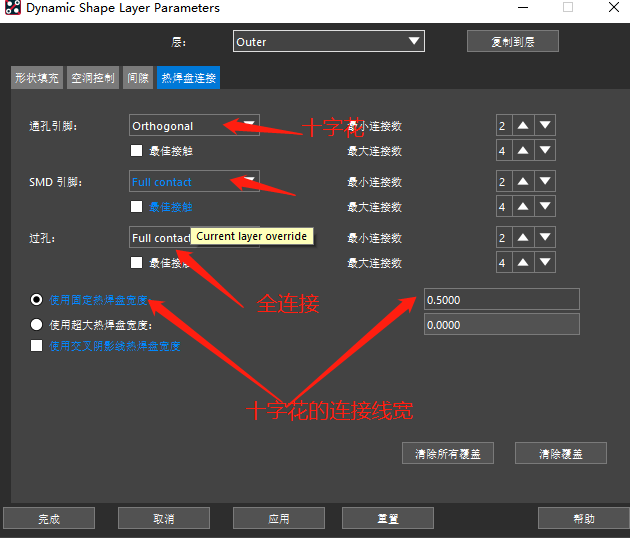

铺铜十字花设置

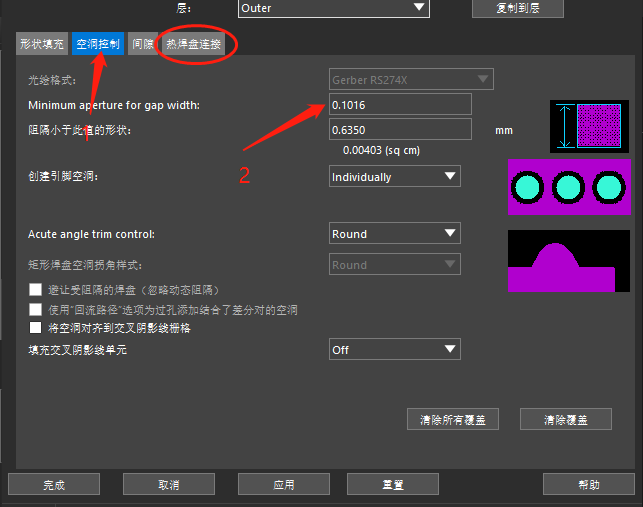

铺铜最小间距

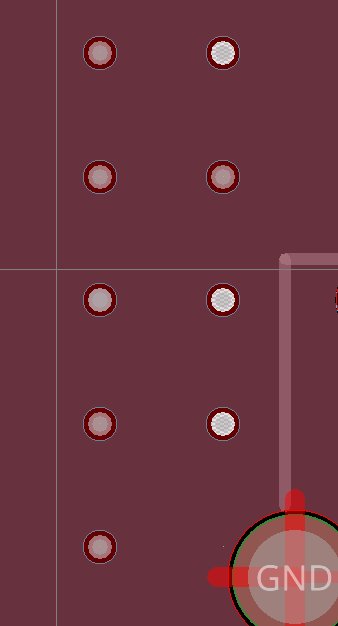

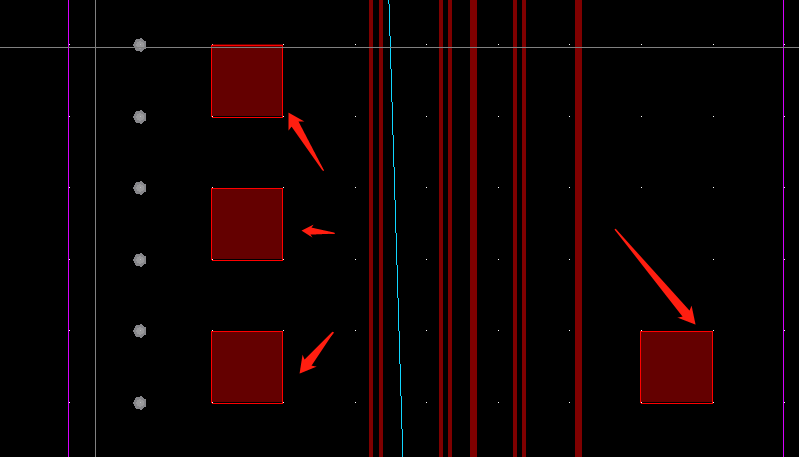

8,添加整板添加地孔

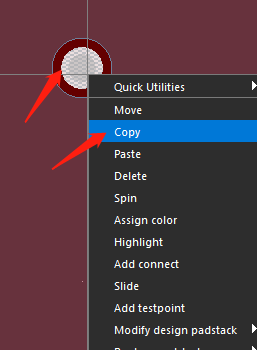

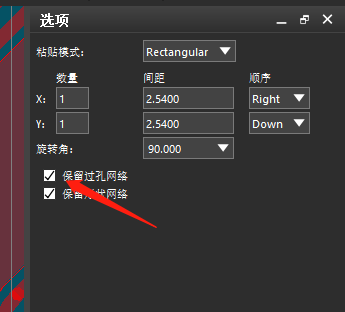

选择一个GND过孔,点击复制,保留网络
然后就可以在需要的位置放置了

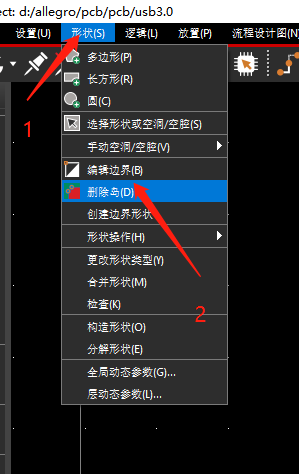

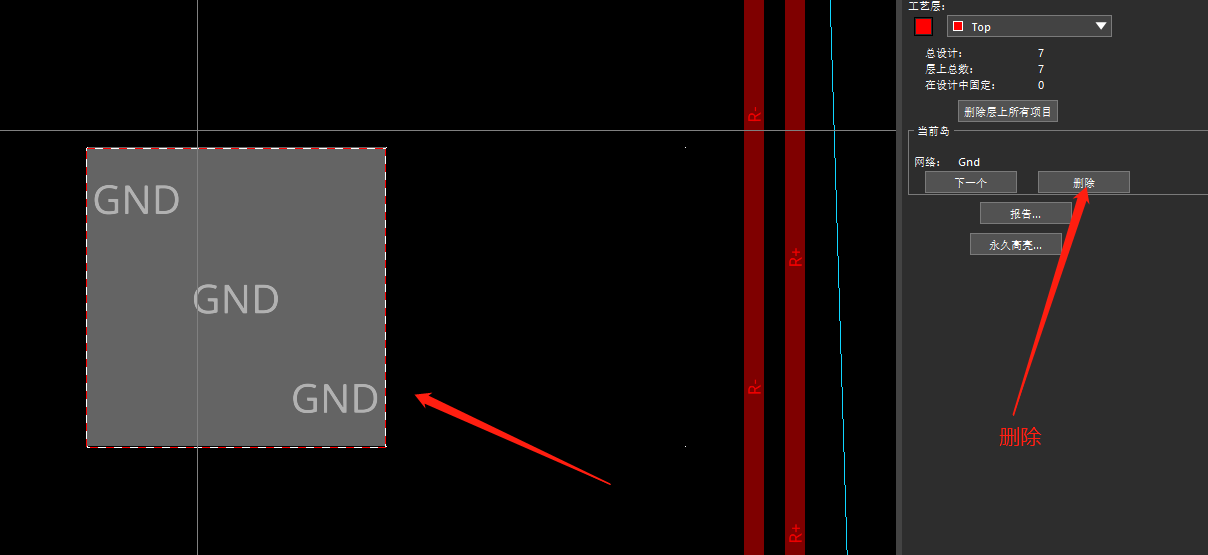

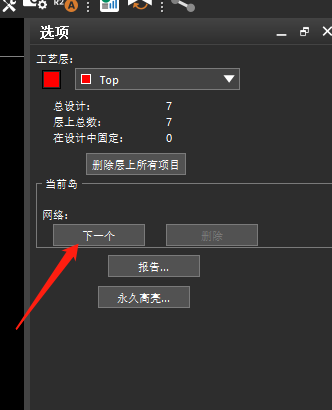

9,删除死铜
安排几个

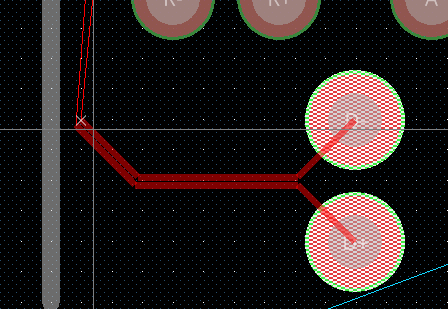

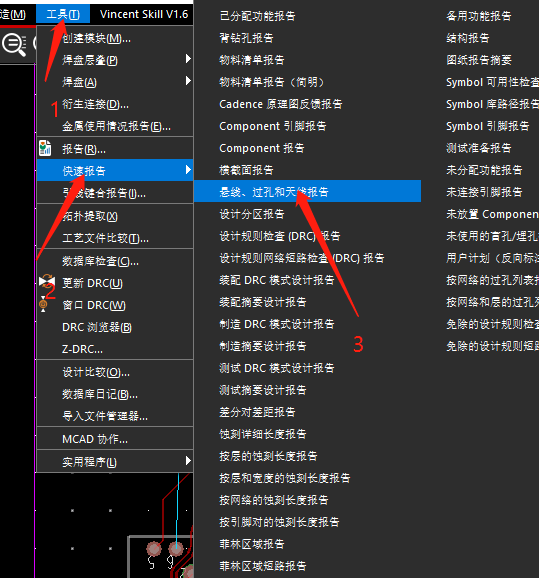

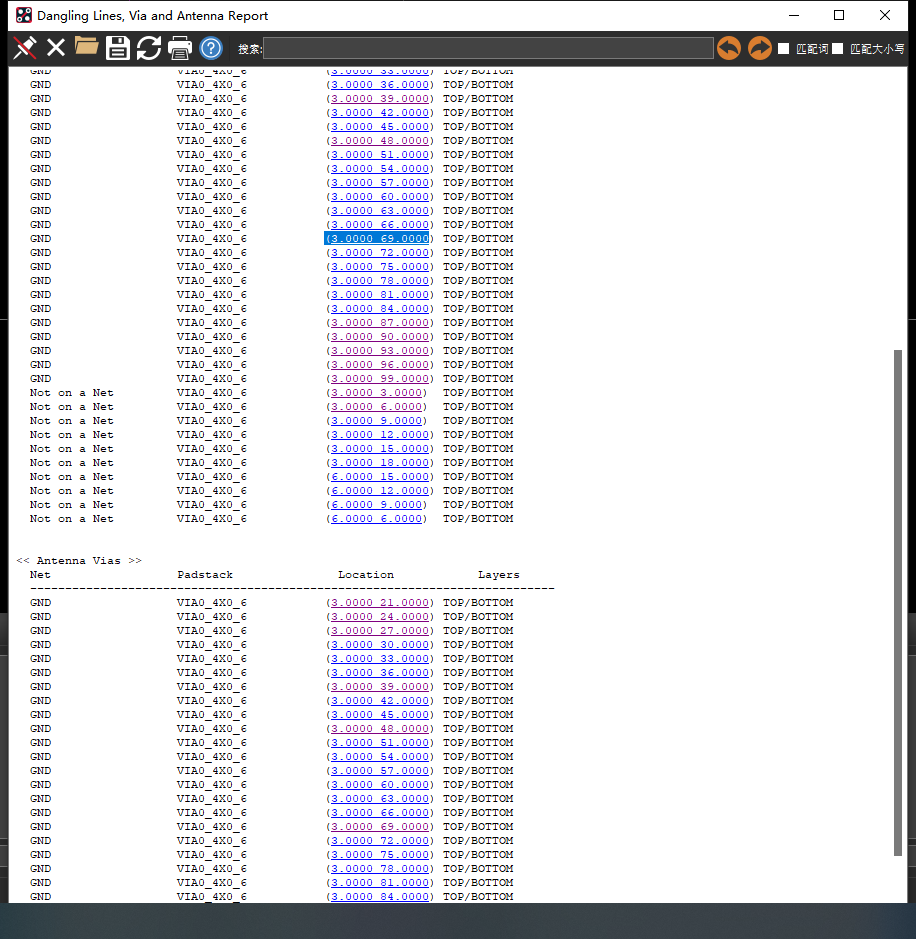

10,删除单端走线和过孔
点击跳转的地方删除
