Allegro17.4导出Gerber

Gerber文件存在最主要的原因是因为你产量不够,板厂不想和你BB,我们辉煌的时候也是直接给源文件,他们看起来奇怪的地方会打电话过来问问,有3个工程师专门给我们服务,还能帮你改板,甚至画板.

现在不行了,还是按照要求给光绘文件吧,

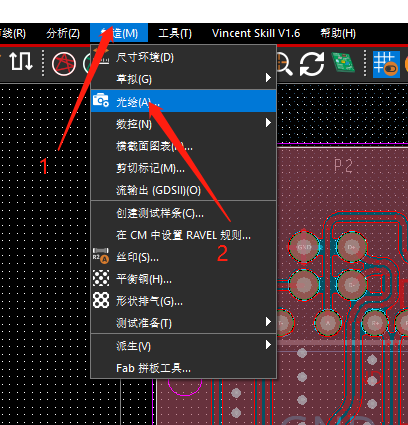

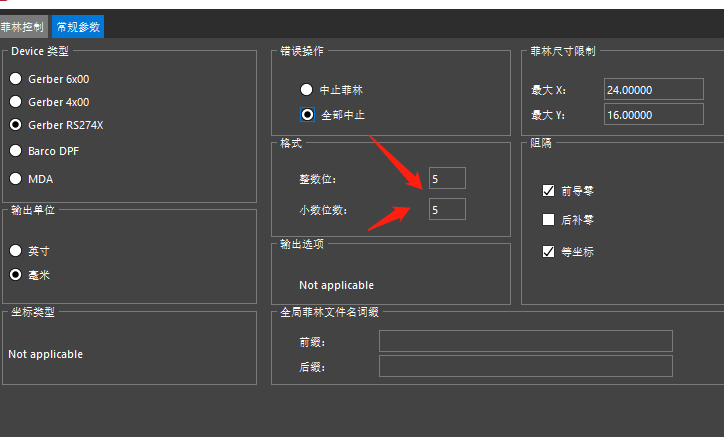

1,进入光绘设置

2,添加要导出的层

A.线路

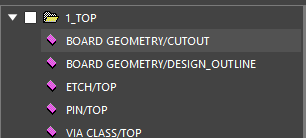

1_TOP

板框(顶层) – BOARD GEOMETRY/DESGIGN_OUTLINE

开槽(顶层)BOARD GEOMETRY/CUTOUT

走线(顶层) – ETCH/TOP

引脚(顶层) – PIN/TOP

过孔(顶层) – VIA CLASS/TOP

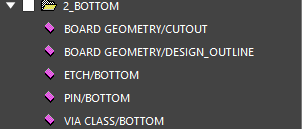

2_BOTTOMP

板框(底层) – BOARD GEOMETRY/DESGIGN_OUTLINE

开槽(底层)BOARD GEOMETRY/CUTOUT

走线(底层) – ETCH/BOTTOM

引脚(底层) – PIN/BOTTOM

过孔(底层) – VIA CLASS/BOTTOM

B.丝印

3_SILKSCREEN_TOP

板框(顶层) – BOARD GEOMETRY/DESGIGN_OUTLINE

开槽(顶层)BOARD GEOMETRY/CUTOUT

板子丝印(顶层) – BOARD GEOMETRY/SILKSCREEN_TOP

元件丝印(顶层) – PACKAGE GEOMETRY/SILKSCREEN_TOP

元件位号(顶层) – REF DES/SILKSCREEN_TOP

4_SILKSCREEN_BOTTOM

板框(底层) – BOARD GEOMETRY/DESGIGN_OUTLINE

开槽(底层)BOARD GEOMETRY/CUTOUT

板子丝印(底层) – BOARD GEOMETRY/SILKSCREEN_BOTTOM

元件丝印(底层) – PACKAGE GEOMETRY/SILKSCREEN_BOTTOM

元件位号(底层) – REF DES/SILKSCREEN_BOTTOM

C.阻焊

5_SOLDMASK_TOP

板框(顶层) – BOARD GEOMETRY/DESGIGN_OUTLINE

开槽(顶层)BOARD GEOMETRY/CUTOUT

板子阻焊(顶层) – BOARD GEOMETRY/SOLDERMASK_TOP

元件阻焊(顶层) – PACKAGE GEOMETRY/SOLDERMASK_TOP

引脚阻焊(顶层) – PIN/SOLDERMASK_TOP

6_SOLDMASK_BOTTOM

板框(底层) – BOARD GEOMETRY/DESGIGN_OUTLINE

开槽(底层)BOARD GEOMETRY/CUTOUT

板子阻焊(底层) – BOARD GEOMETRY/SOLDERMASK_BOTTOM

元件阻焊(底层) – PACKAGE GEOMETRY/SOLDERMASK_BOTTOM

引脚阻焊(底层) – PIN/SOLDERMASK_BOTTOM

D.钢网

7_PASTEMASK_TOP

板框(顶层) – BOARD GEOMETRY/DESGIGN_OUTLINE

开槽(顶层)BOARD GEOMETRY/CUTOUT

元件钢网(顶层) – PACKAGE GEOMETRY/PASTEMASK_TOP

引脚钢网(顶层) – PIN/PASTEMASK_TOP

8_PASTEMASK_BOTTOM

板框(底层) – BOARD GEOMETRY/DESGIGN_OUTLINE

开槽(底层)BOARD GEOMETRY/CUTOUT

元件钢网(底层) – PACKAGE GEOMETRY/PASTEMASK_BOTTOM

引脚钢网(底层) – PIN/PASTEMASK_BOTTOM

E.钻孔

9_DRILL

板框(顶层) – BOARD GEOMETRY/DESGIGN_OUTLINE

开槽(顶层)BOARD GEOMETRY/CUTOUT

钻孔统计表(钻孔文件) – MANUFACTURING/NCLEGEND-x-x

钻孔表(钻孔文件) – MANUFACTURING/NCDRILL_LEGEND

钻孔符号(钻孔文件) – MANUFACTURING/NCDRILL_FIGURE

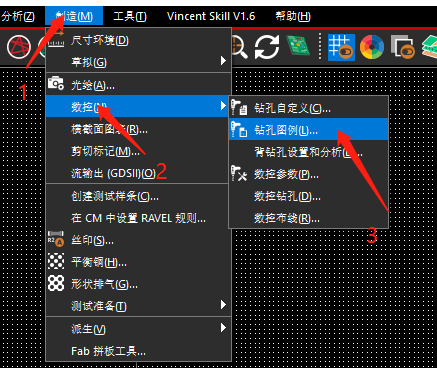

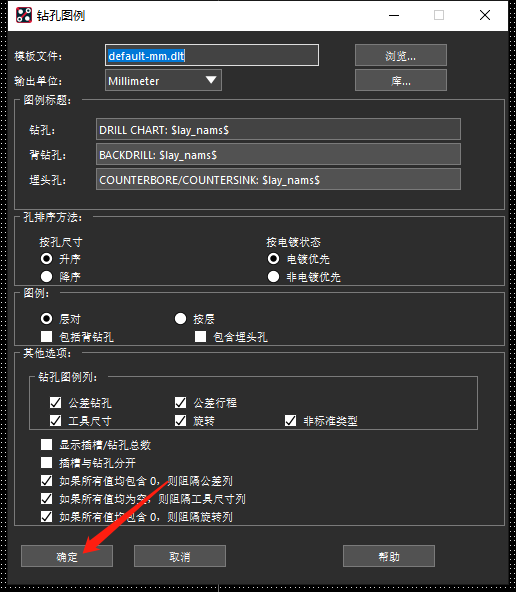

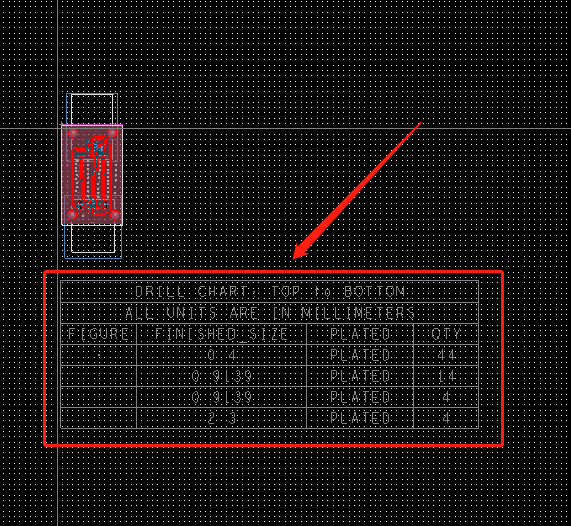

3,设置钻孔表

转孔表需要设置才可以添加

4中间层,

2层以上的还有中间层

板框(中间第N层) – BOARD GEOMETRY/DESGIGN_OUTLINE

走线(中间第N层) – ETCH/LayerN

引脚(中间第N层) – PIN/LayerN

过孔(中间第N层) – VIA CLASS/LayerN

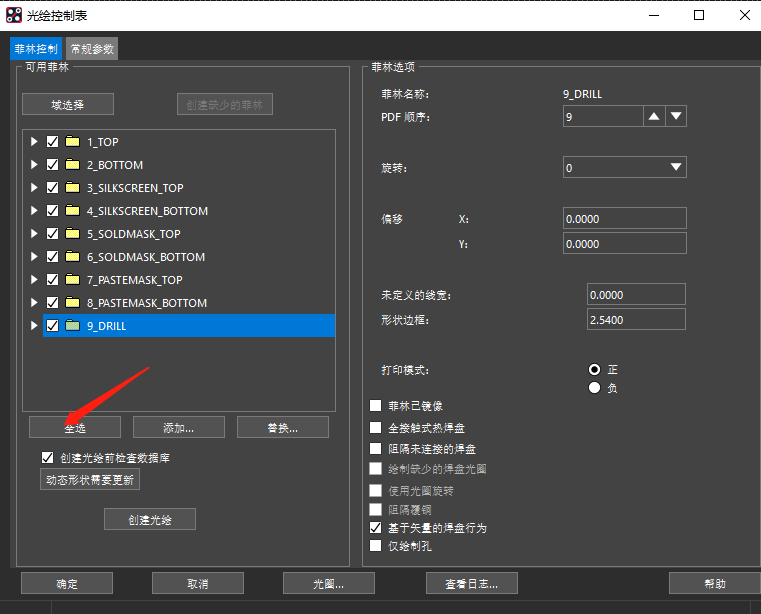

光绘的层设置好以后就可以导出了

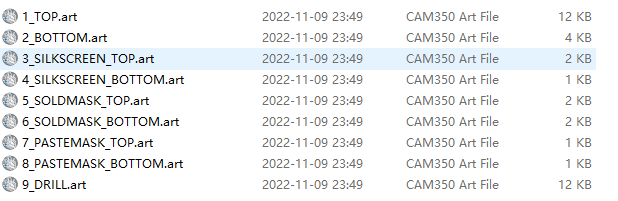

5,生成成功

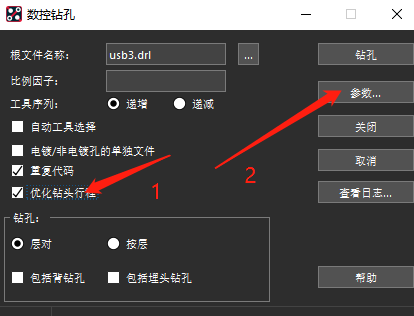

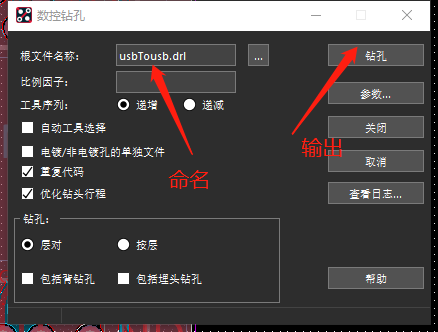

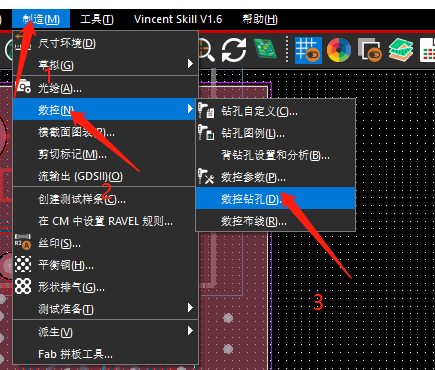

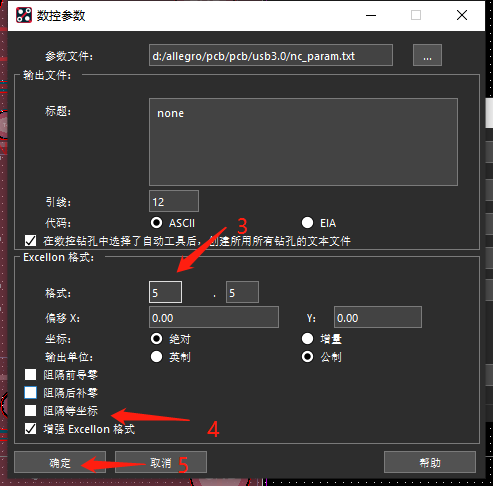

6,但是这样还是不能给板厂,为了防止PCB生产过程有工程师误判,还需要让文件更清晰,还需要详细一点的钻孔资料.

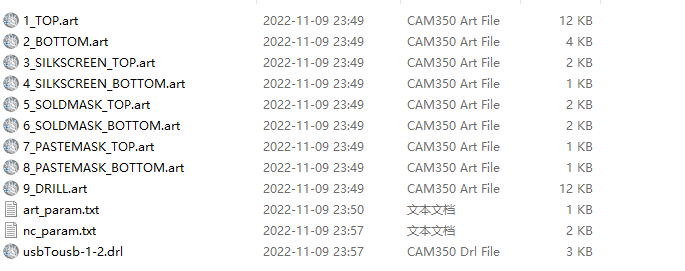

全部文件

7,更正一个错误,遗忘了一个步骤

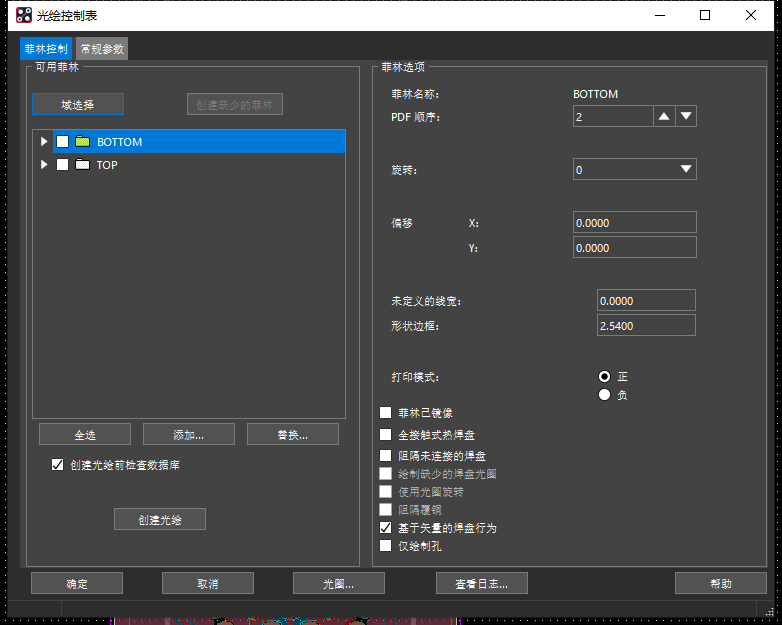

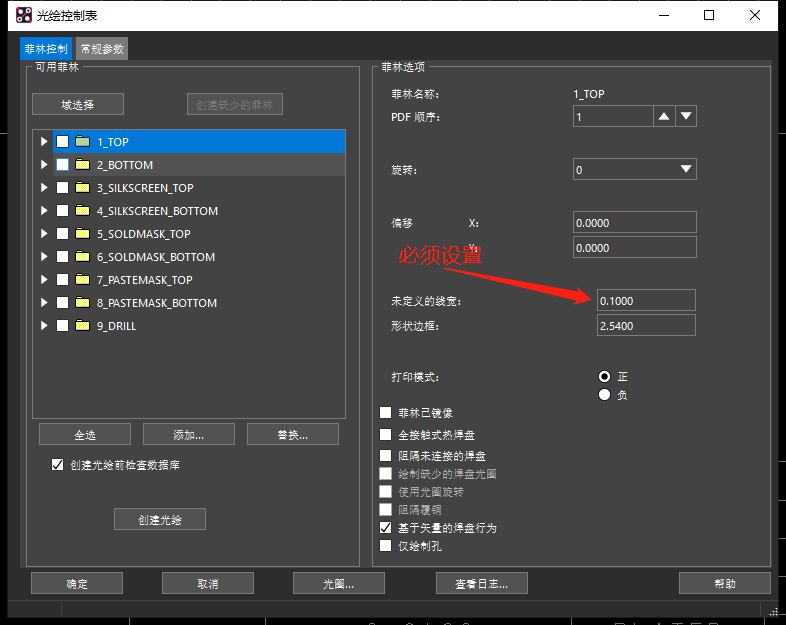

光绘设置里面,这个未定义的线宽要设置出来,不然没有边框.
