Orcad17.4添加元件,DRC,导出网络

orcad绘制原理图

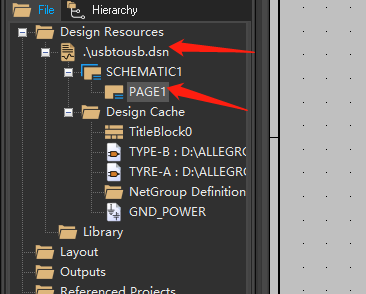

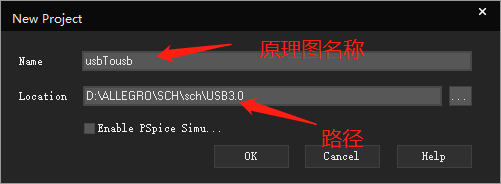

1,新建工程

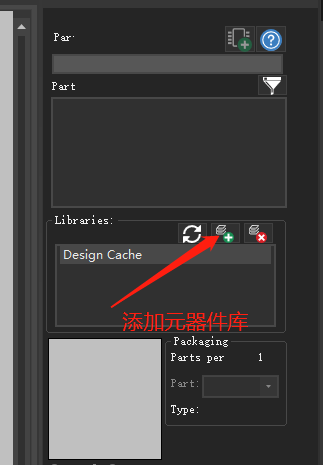

2,添加封装库路径

3,更新封装

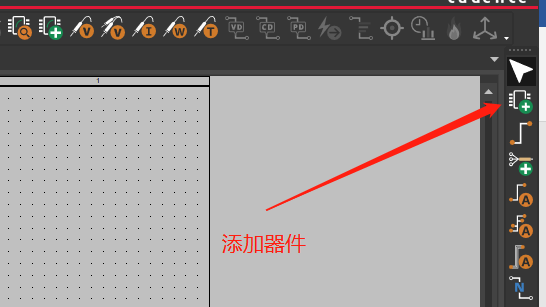

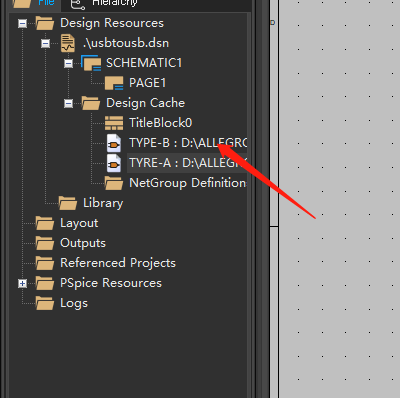

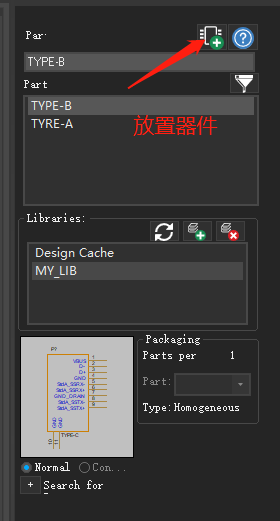

添加元器件后发现不合适回去修改库封装,然后在原理图里找到此封装

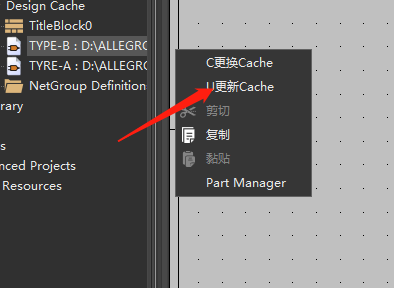

右键选择,然后点击更新

4,连接封装

5,DRC检查

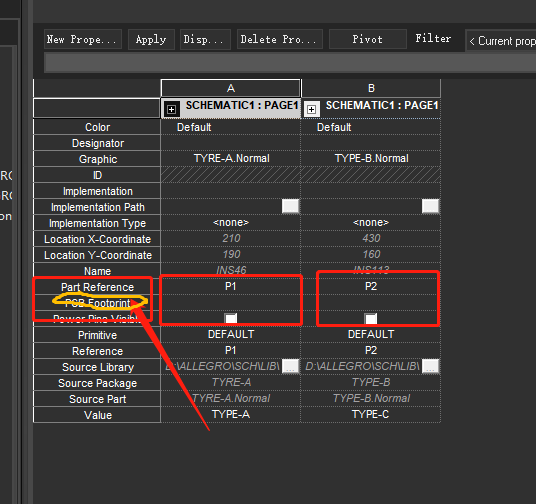

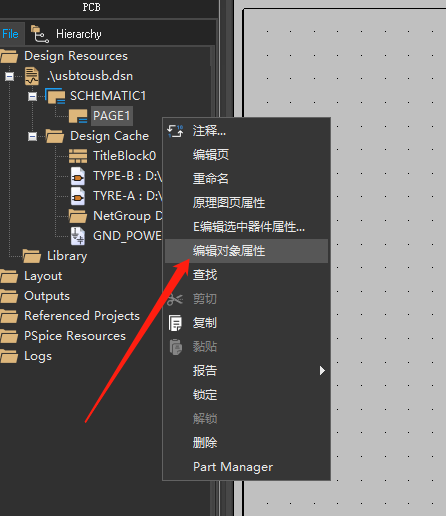

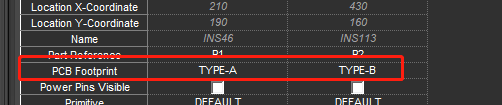

5.1检查封装`,dsn文件或者原理图都行,然后右键,编辑对象属性,添加封装.

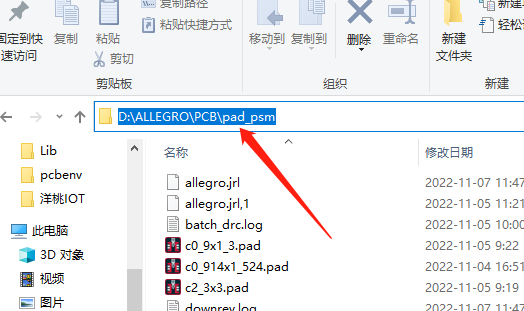

在pcb封装里找到对应的名字

5.2封装名字对应成功可以设置显示

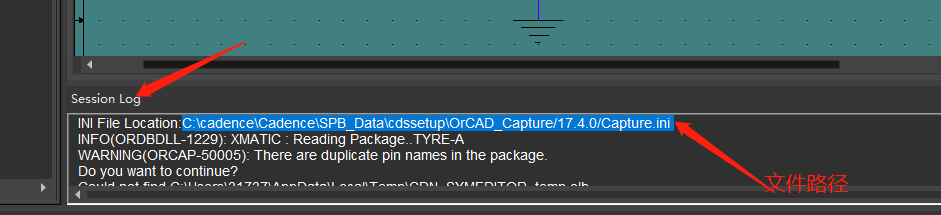

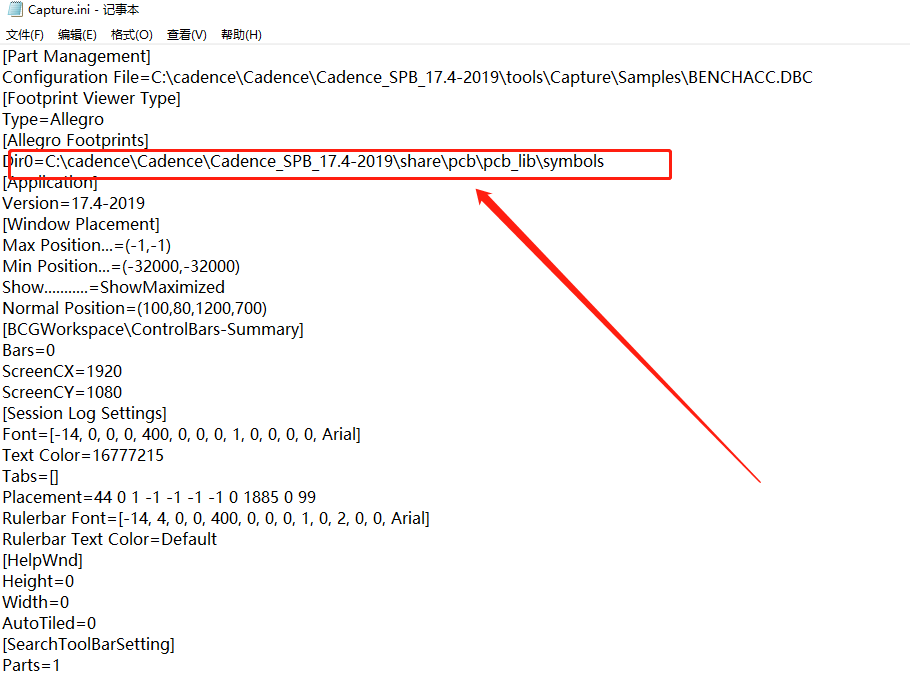

找到软件安装目录的设置文件

C:\cadence\Cadence\SPB_Data\cdssetup\OrCAD_Capture\17.4.0

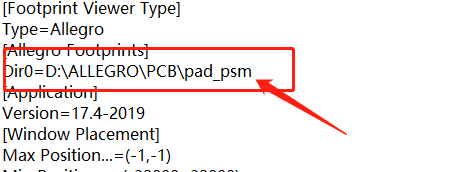

打开文件,找到dir0文件头,把路径更改为pcb封装保存路径

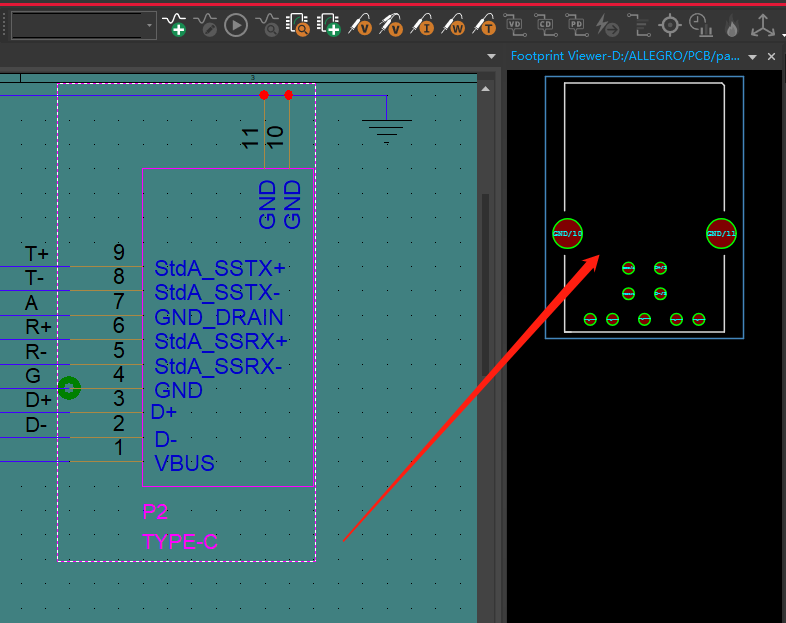

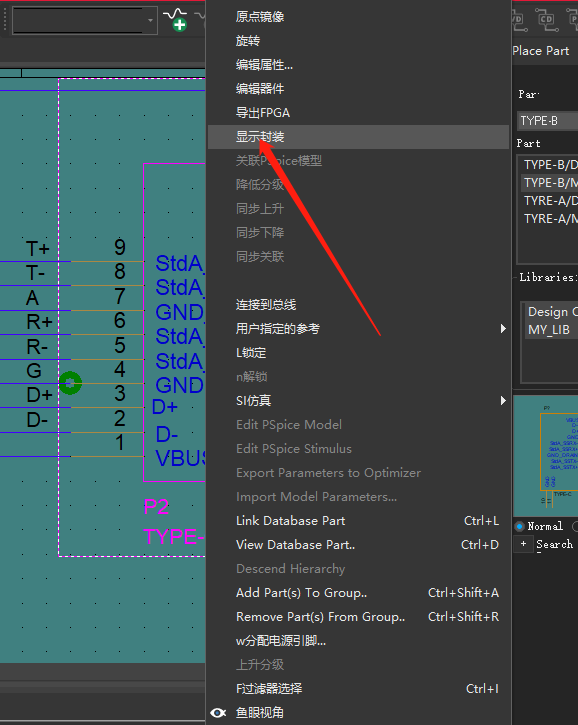

选择元器件,右键显示封装

封装显示出来了.

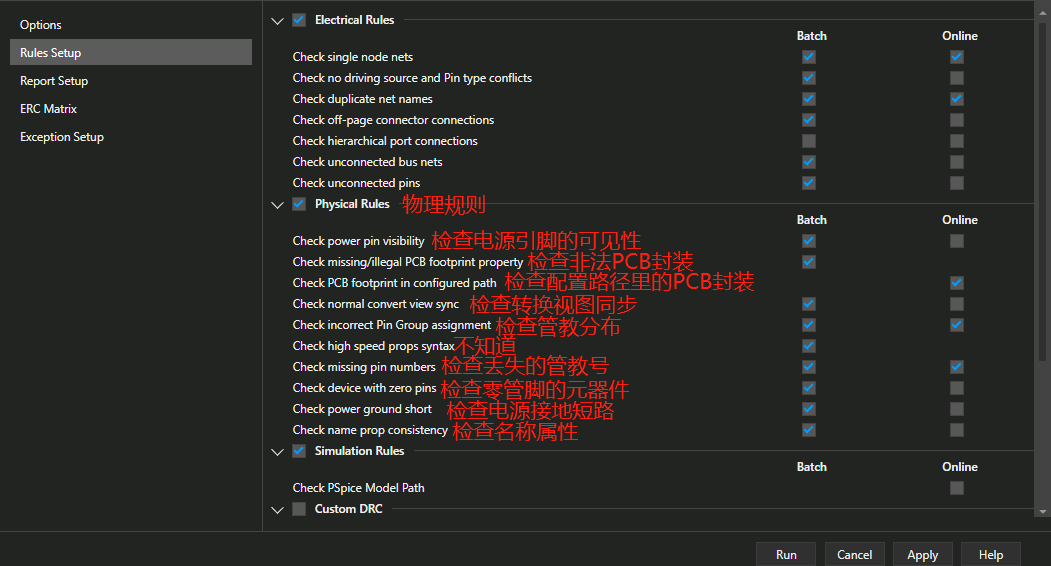

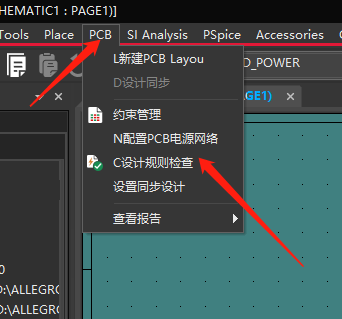

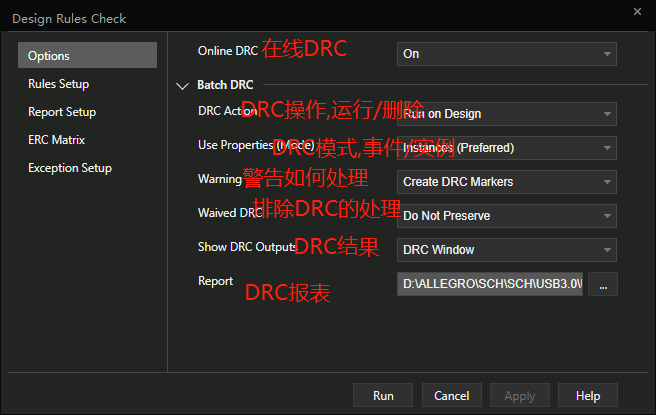

5.3DRC检查

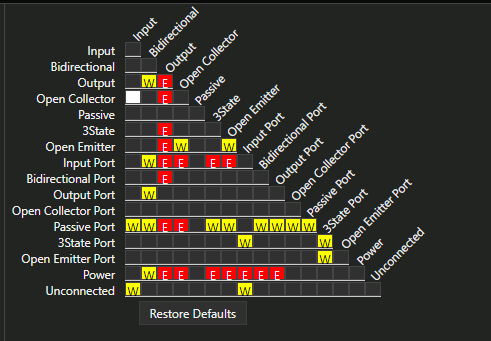

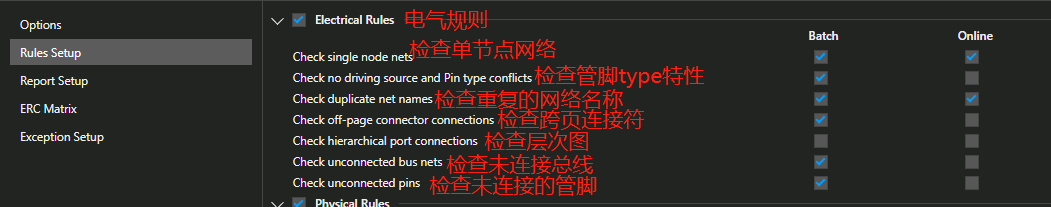

1.ERC：Electrical Rule Checker，电气规则检查矩阵。

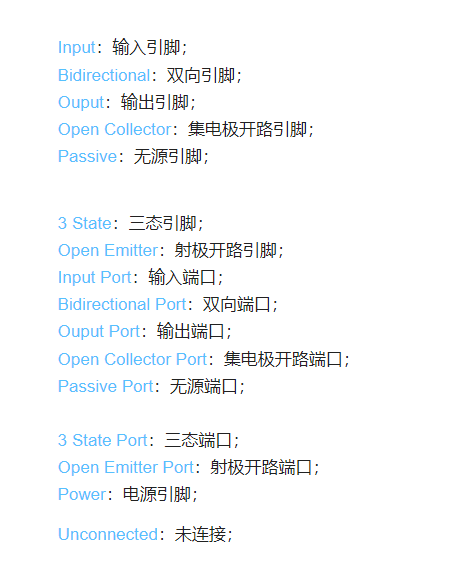

2.不同属性的管脚相连是不报错。

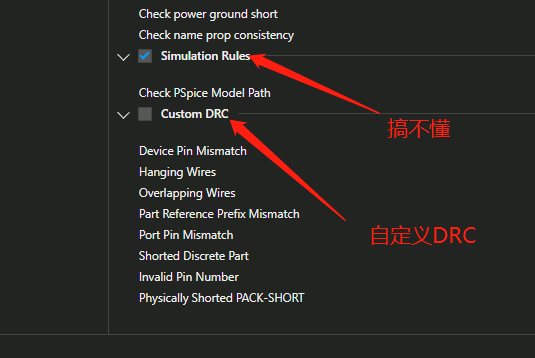

3.可以选择不同的报错类型。W：警告 ， E：错误。

6,导出网络表

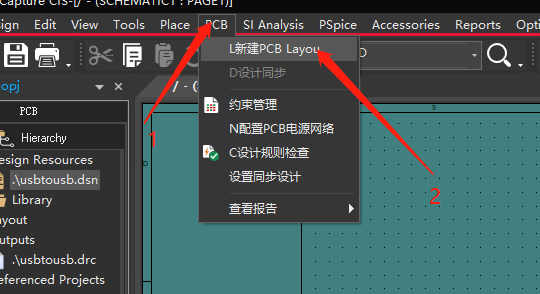

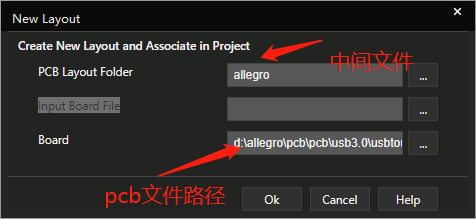

Cadence17.4版本不需要导出网络表,可以直接新建pcb然后会自动导入网络

然后自动打开allegro

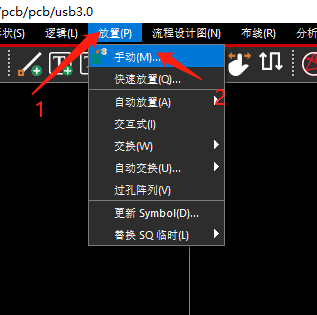

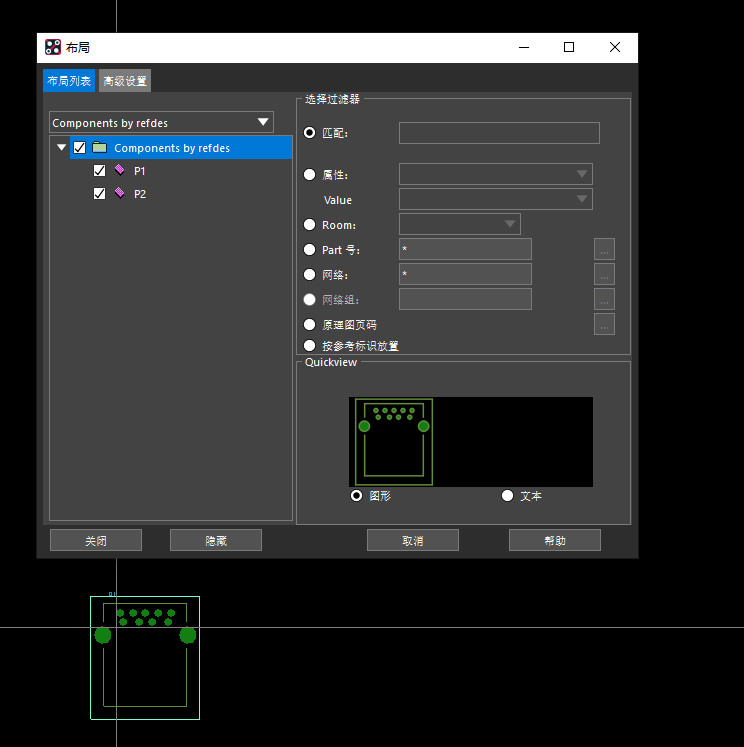

然后看到原理图里面设置的元器件了,这样九可以全部放置到pcb里,注意,需要设置封装路径.
