cadence17.4建立封装

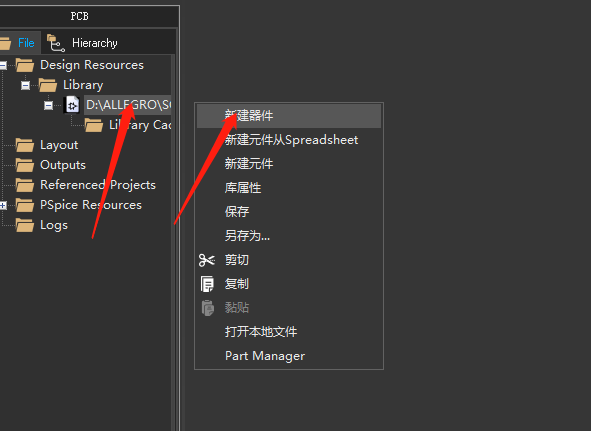

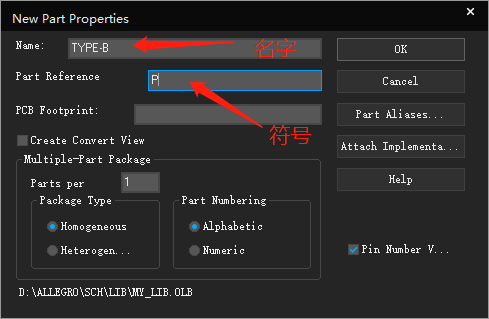

1,orcad新建原理图封装

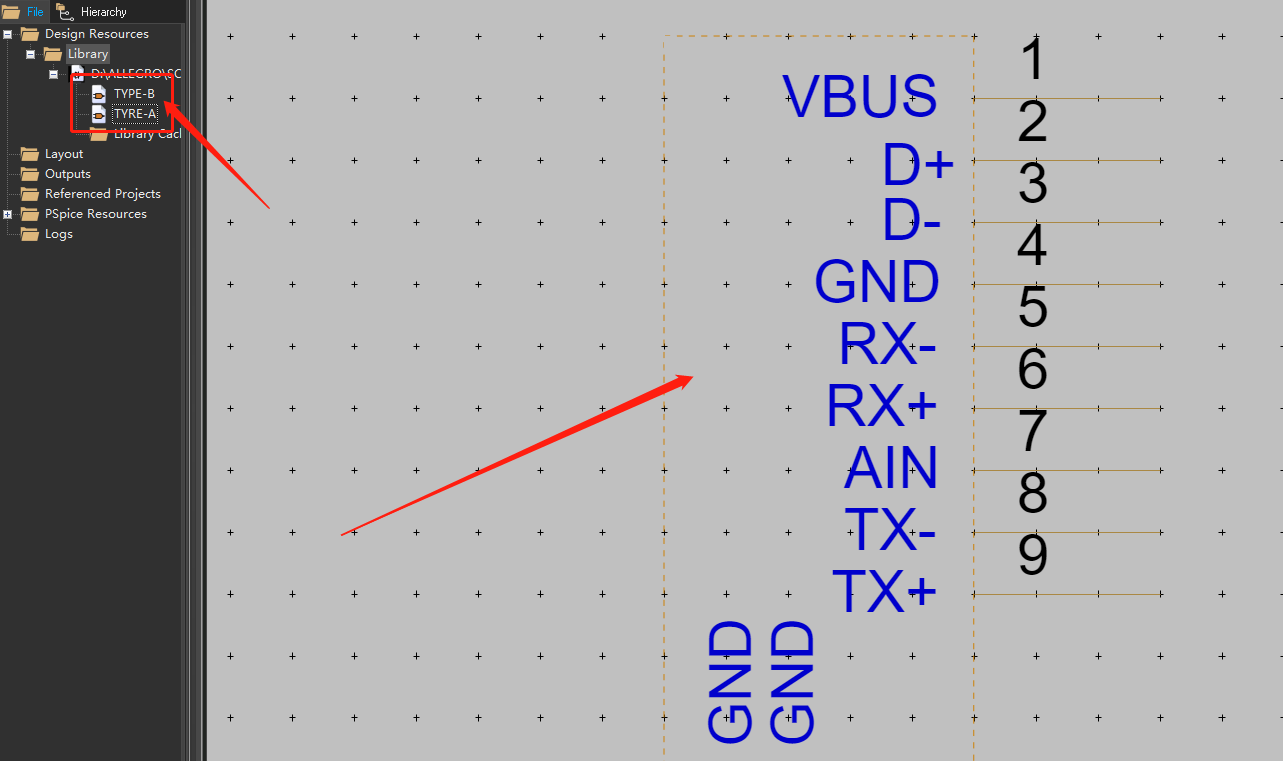

1.1添加管脚和外框

2,新建pcb封装

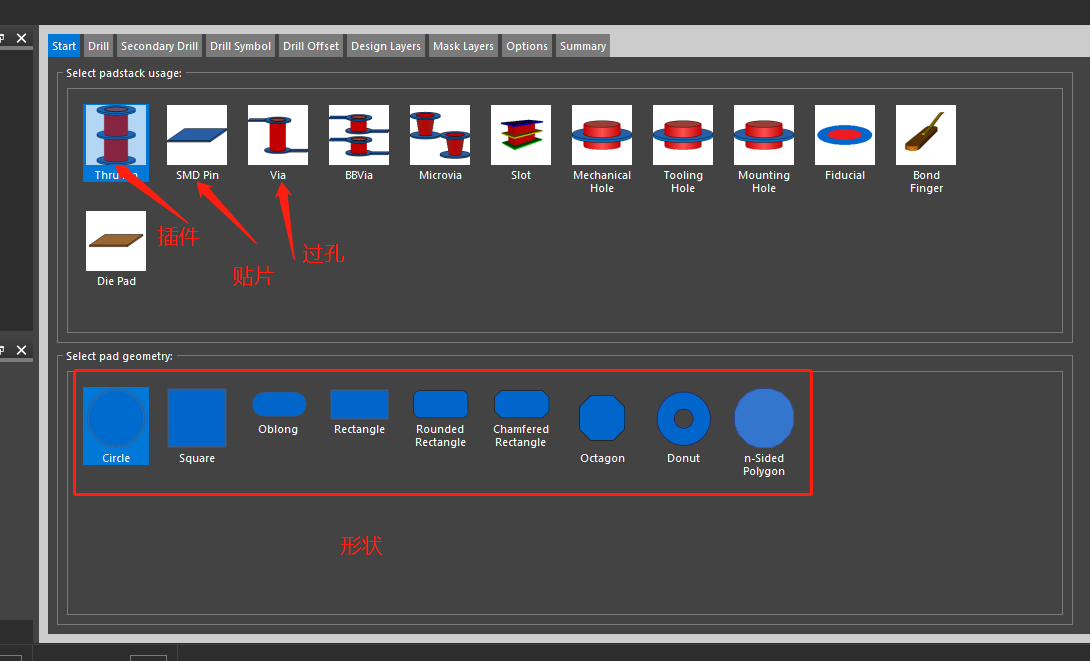

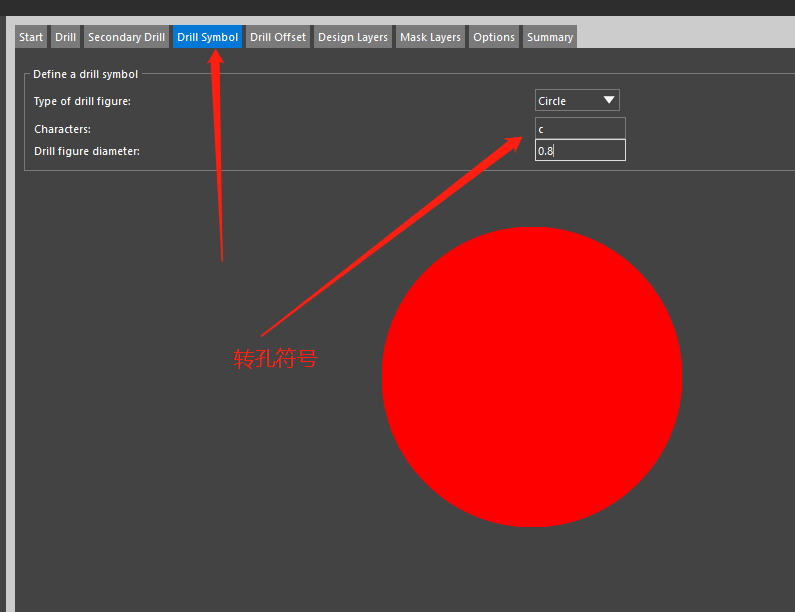

2.1PCB封装需要建立焊盘,allegro和别的EDA这点不同,焊盘和过孔需要先生成,然后才能调用.

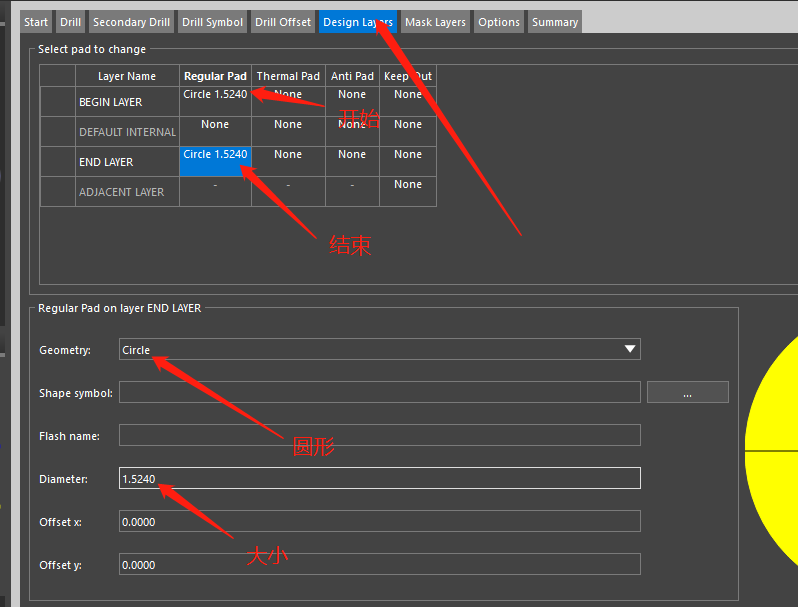

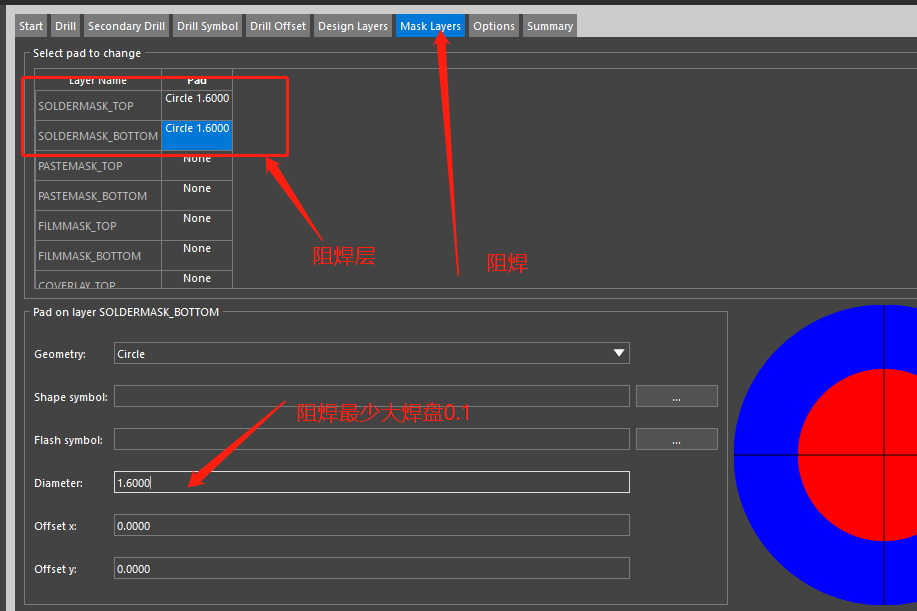

焊盘大小,过孔只要设置起始,中间和结束三层

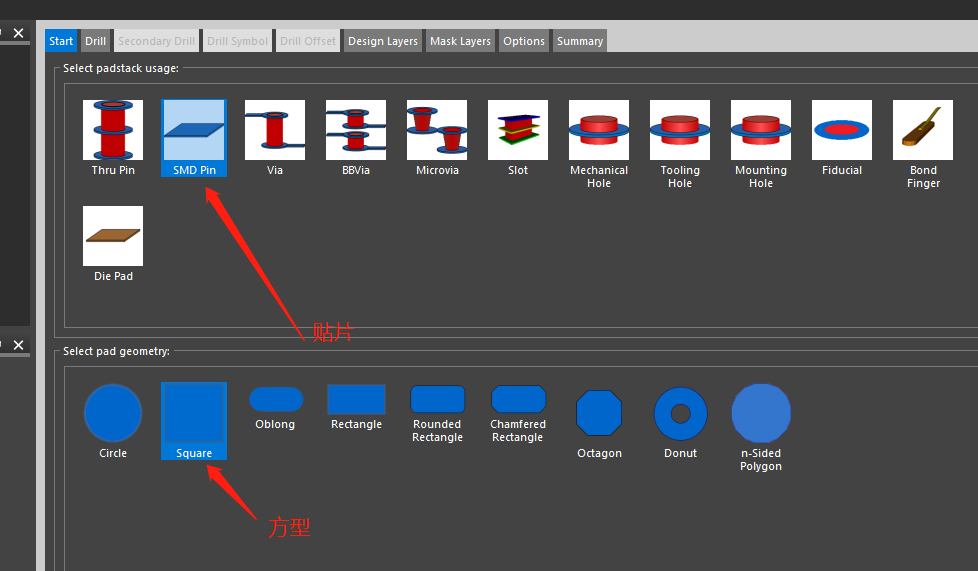

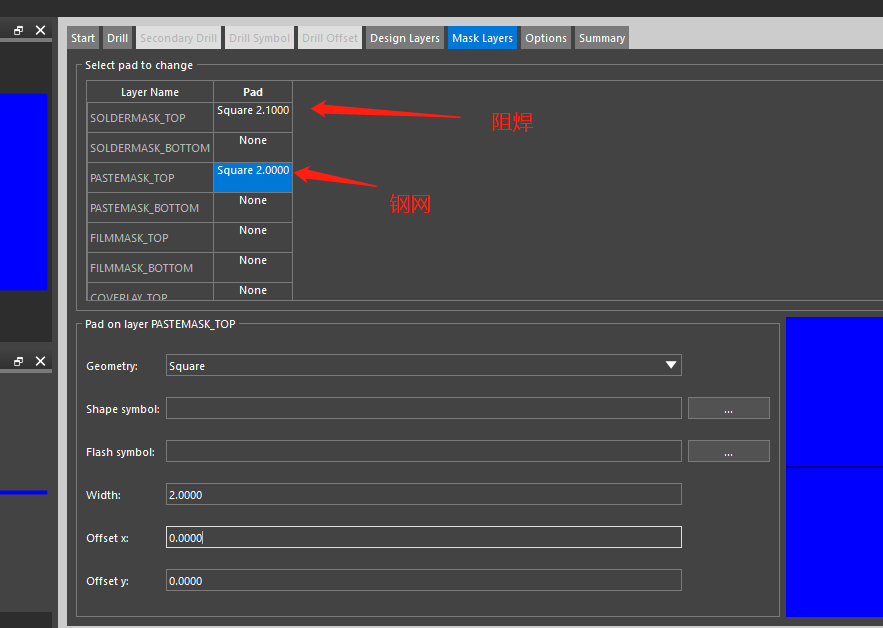

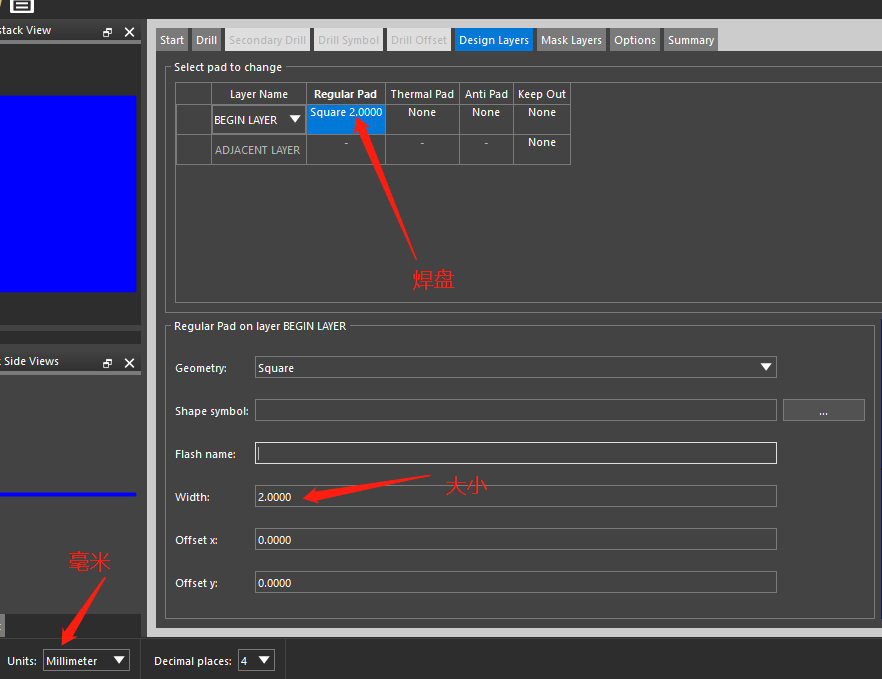

2.2贴片焊盘

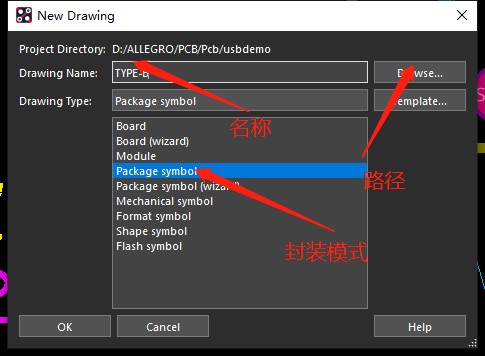

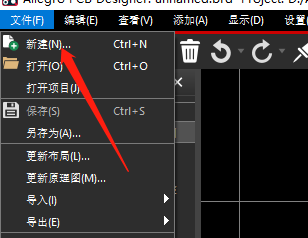

2.2allegro建立封装

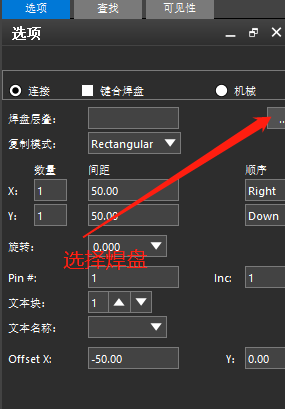

添加pin

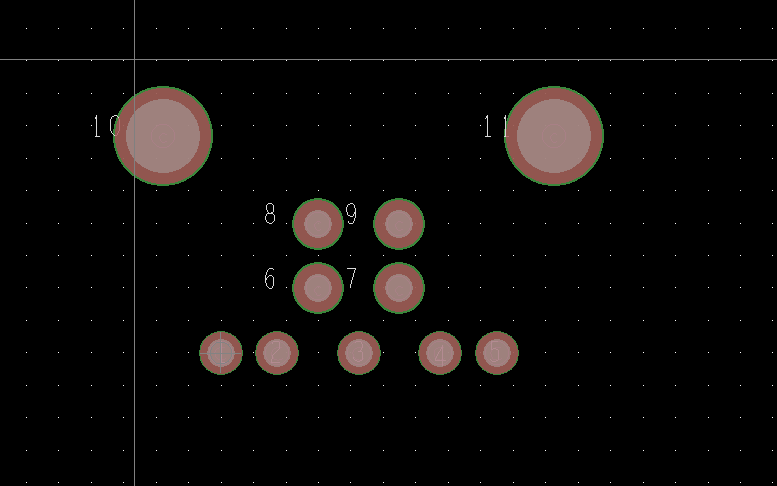

根据位置放置焊盘, x 0 0表示放置原点

放置成功

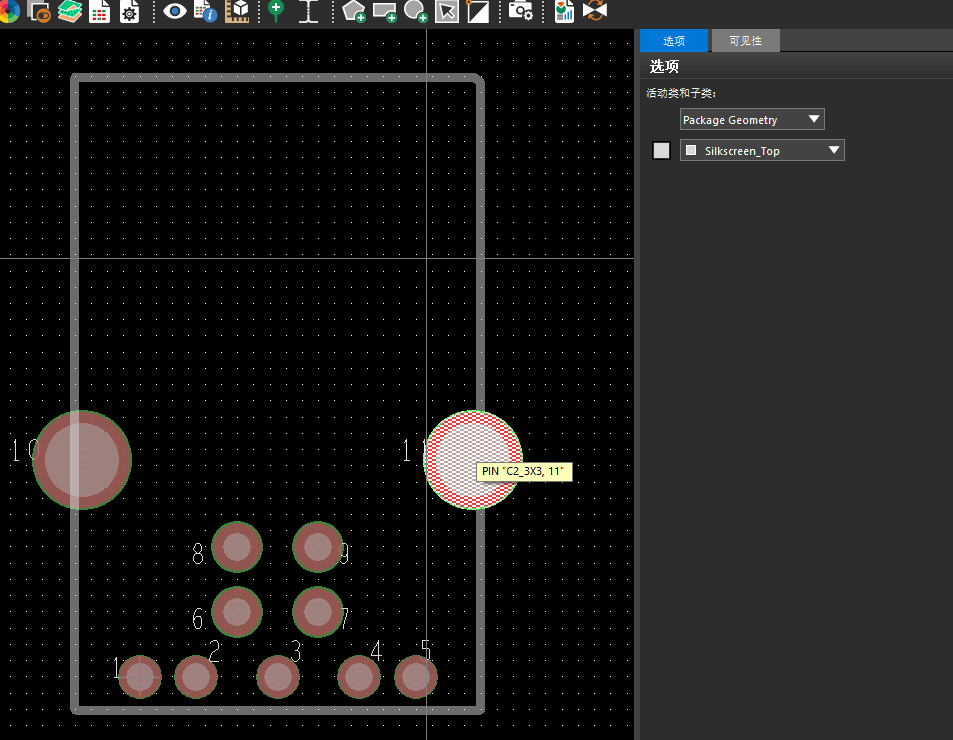

画丝印

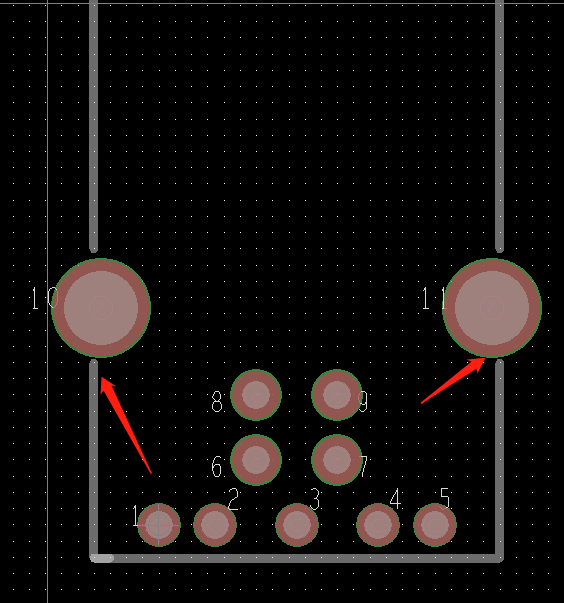

CAT丝印,选择删除命令,右键cat,点击不需要的线段首尾两端

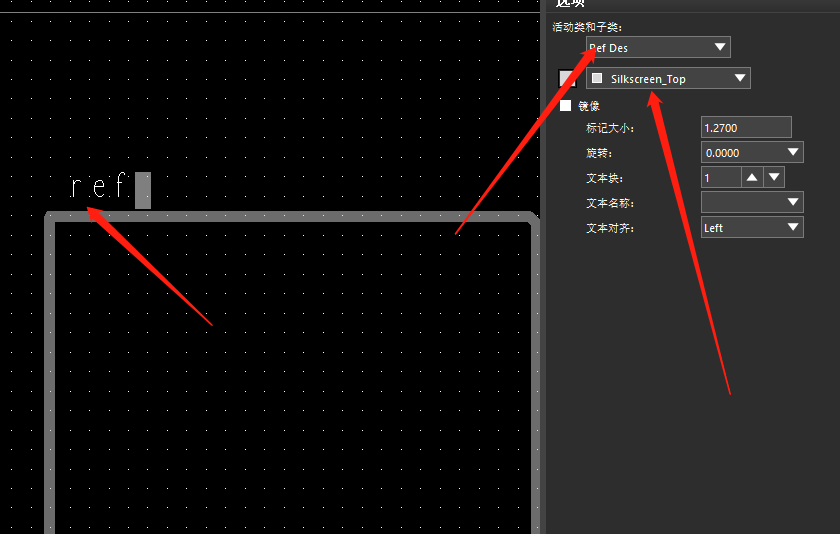

添加位号

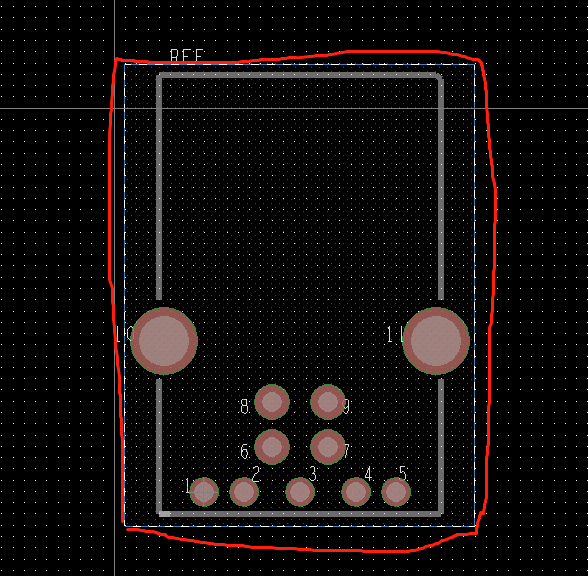

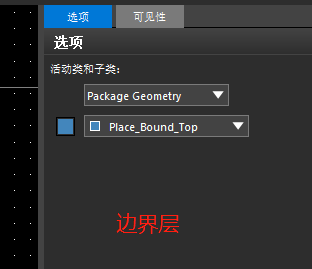

添加封装边界层,一般都是包住封装

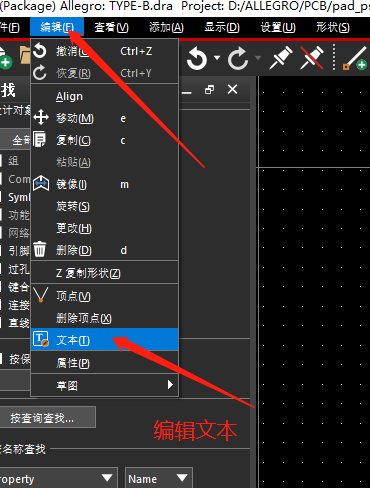

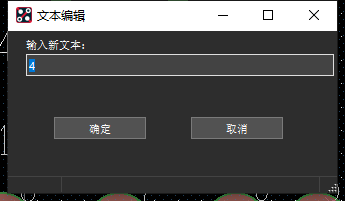

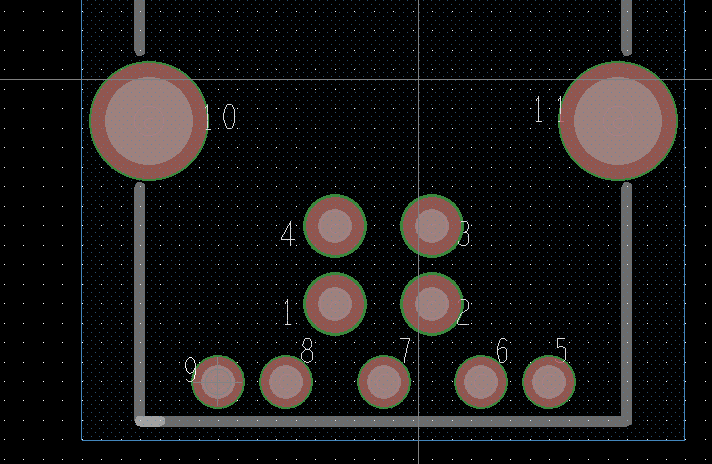

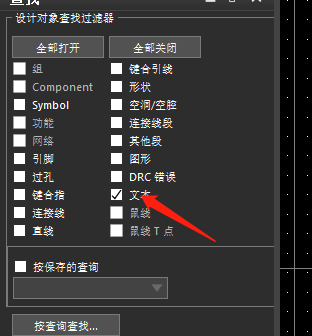

修改焊盘位号
