allegro的过孔配置

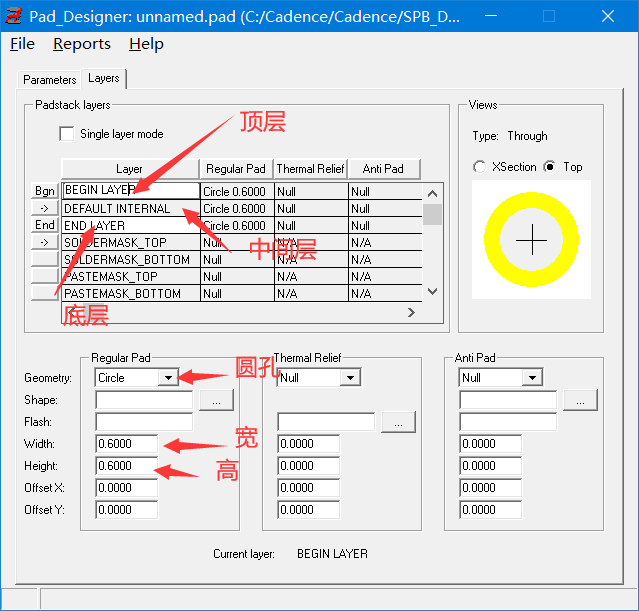

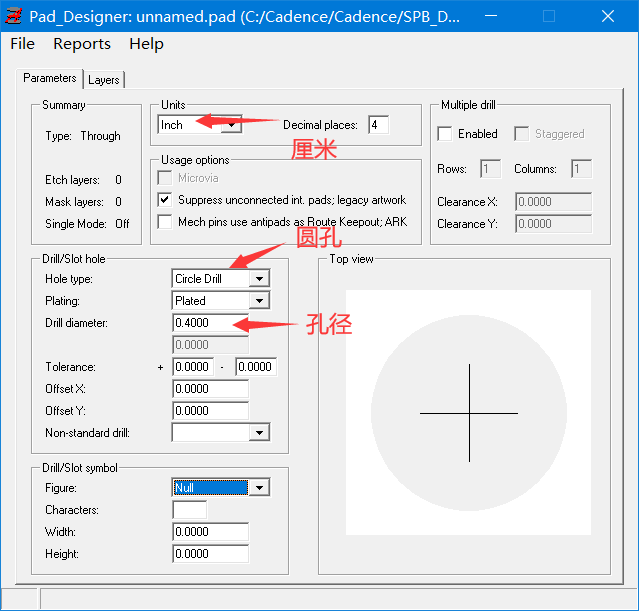

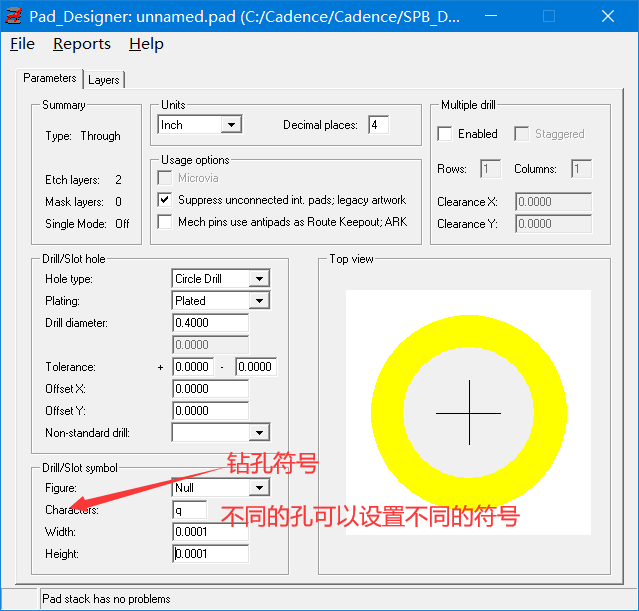

Allegro添加过孔之前需要先使用Pad软件配置并保存好过孔，内径0.4mm，外径0.6mm。

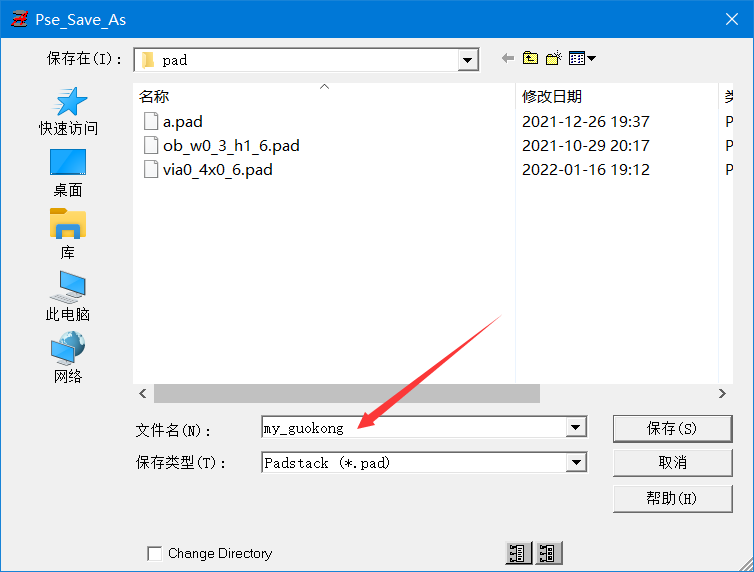

然后把这个过孔保存起来，

---

现在过孔有了，我们在pcb中设置一下，点击

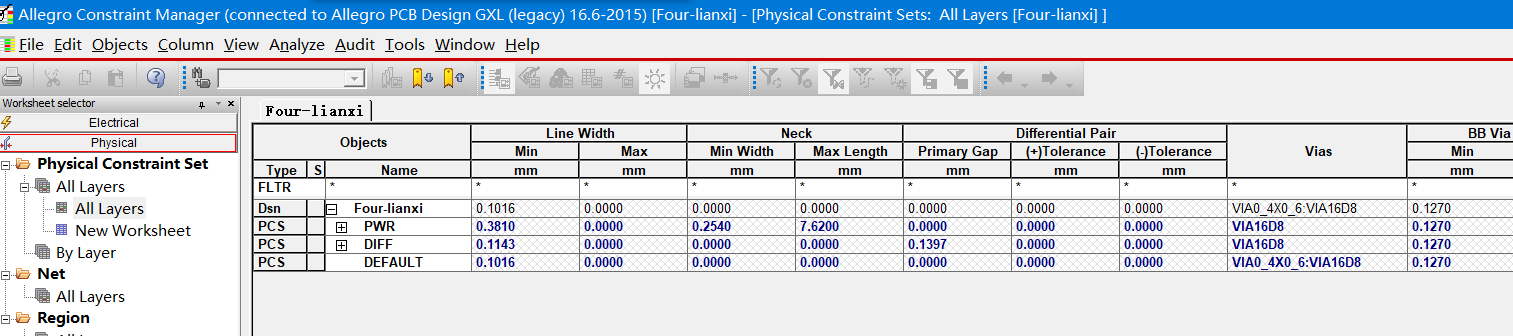

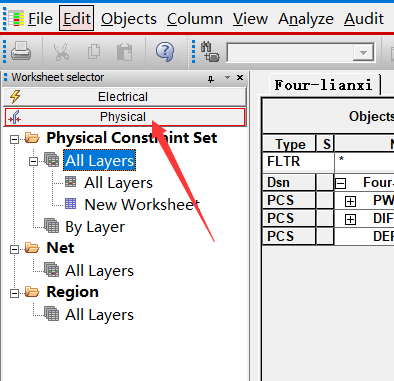

Setup–>Constraints–>Physical–>弹出对话框Allegro Constraint Manager

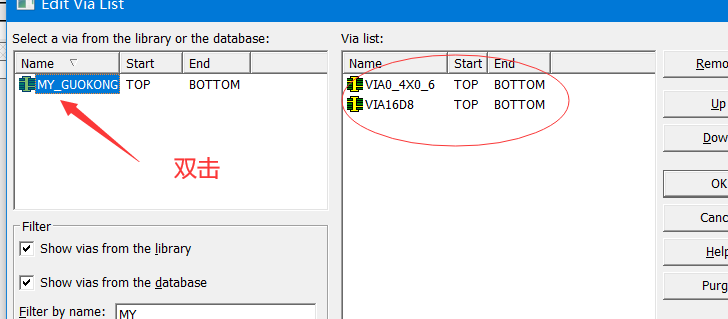

单击进入转孔对设置

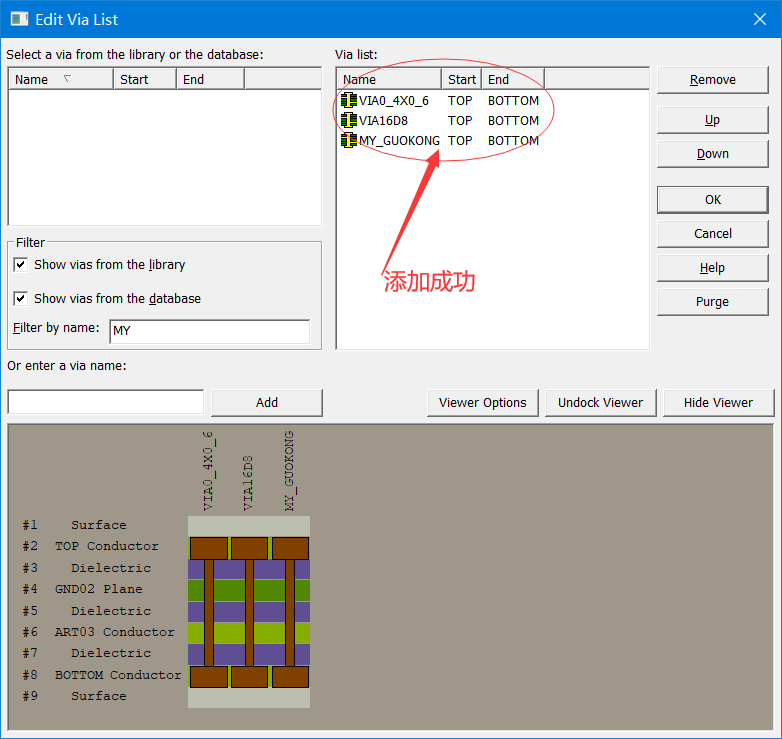

保存，退出。现在我们在电路板里面调用这个名字位MY_GUOKONG的过孔。

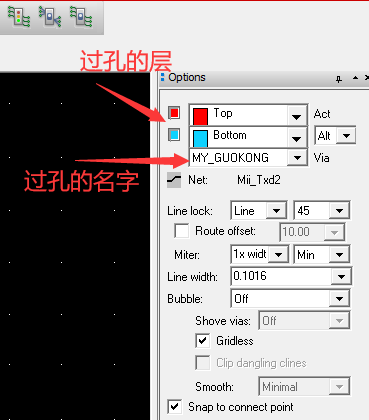

然后布线，配置过孔

在布线里双击过孔就出来了。
