反激变压器

反激变压器重要的几个参数

1,匝数比

输入最小电压是185V,整流滤波的电压需要乘以根号2

输出电压5V

输出二极管导通的压降是0.7V

最大占空比取0.4

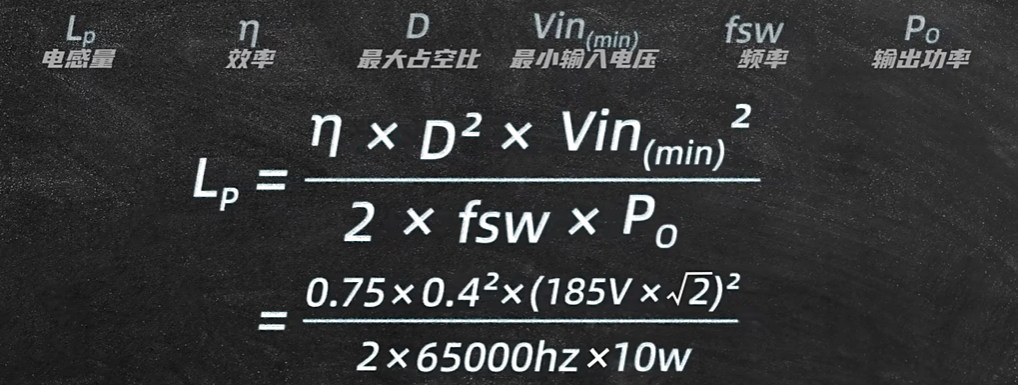

2,原边电感(结果为6.2mH)

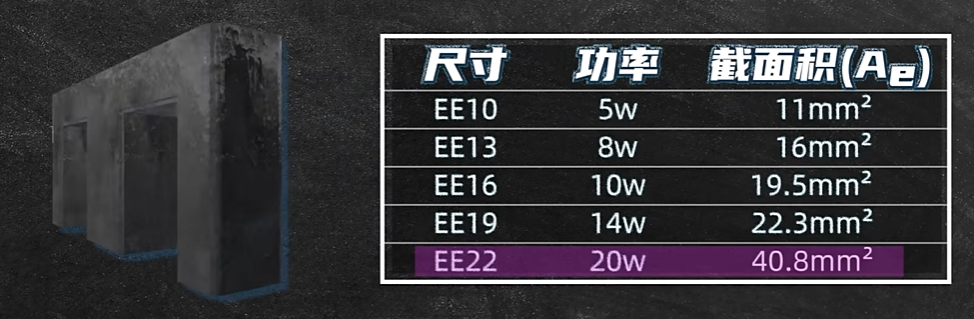

3,磁芯,磁性控制变压器的输出功率

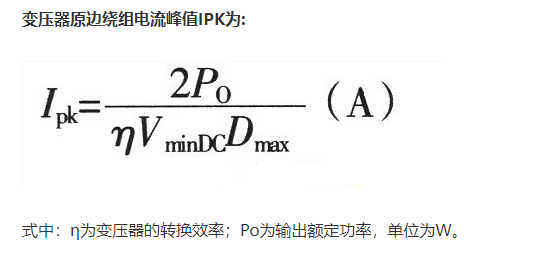

4, 原边匝数

原边匝数157匝

Bm最大磁通密度一般取0.25T

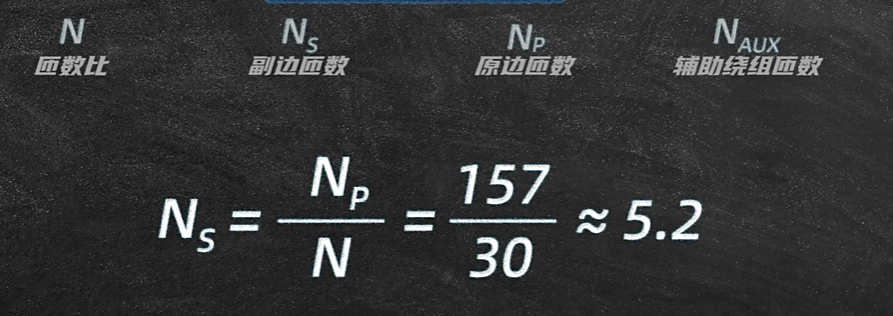

5,副边匝数,匝数比为30,则副边5.2匝,实际中没有5.2匝,则取值为6匝

6,辅助绕组, 辅助绕组用于个开关芯片供电,芯片要求是15V,是输出5V的三倍,所以辅助绕组的匝数是输出绕组的3倍就是18匝

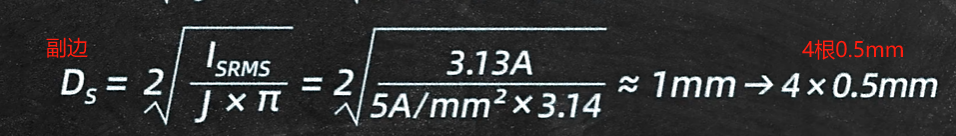

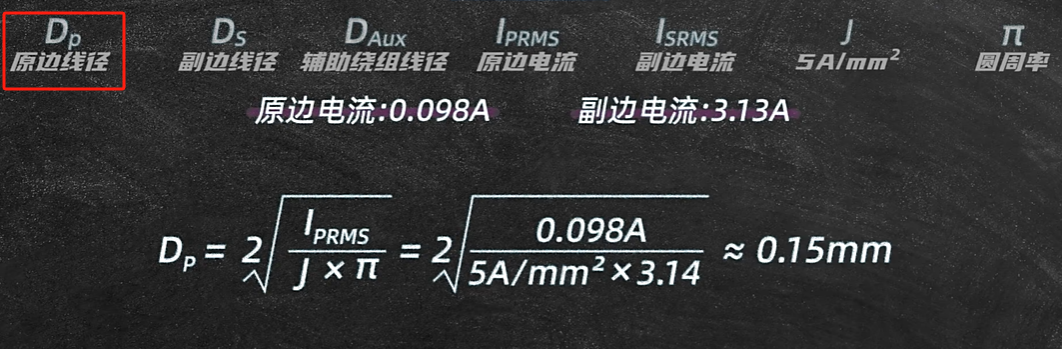

7,线径

常规中5A需要1mm平方的线

线径则根据电流来选型

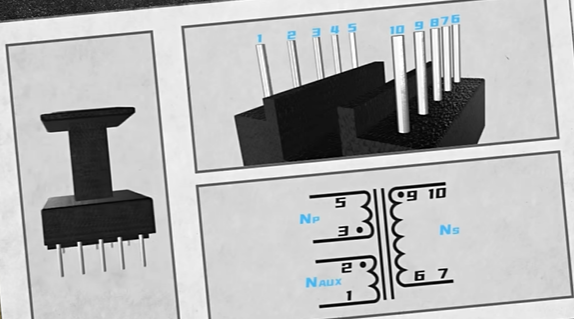

8绕法

反激变压器的两个线圈是反着绕的,需要标注同名端

先绕一半的初级线圈,再绕次级线圈和辅助线圈,最后再把剩下一半的初级线圈绕完.

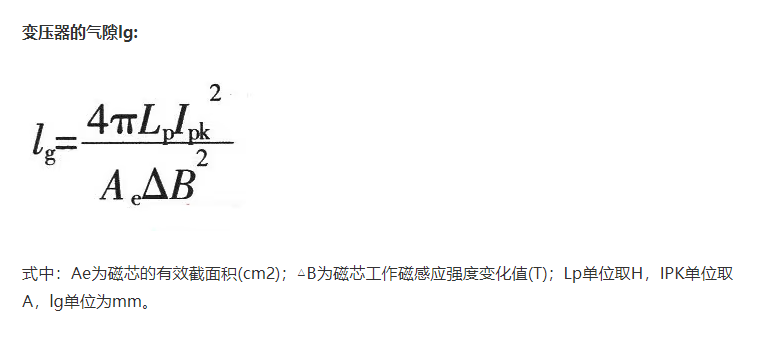

9,变压器气隙

铁磁材料的磁导率μ不是常数，不同材料的差异也很大，最大时是空气的几百到几十万倍。它随磁场强度H变化，也就是随线圈中的电流变化。电流增大它减少，直到最后几乎等于零。这时铁芯中的磁通密度达到了最大值，几乎不增加了，这个时候称为铁芯“饱和”，铁芯饱和以后，铁芯中的磁感应强度就不再随线圈中的电流增大而增大了，变压器也就失去了能量交换的作用了，增大的能量交换不出去。就全部消耗在初级线圈内阻上了。达到一定程度变压器就烧掉了。为防止饱和，就要在磁路中留下一定厚度的“空气隙”，因为空气的磁导率尽管小，但它是一个常数。铁芯就不会饱和了，使线圈中的磁感应强度一直随电流线性增加。正因为它比铁芯的最大磁导率小很多倍，所以，只要在保证铁芯不至于饱和的情况下，应使空气隙尽量小。

10,都是B站上看视频学的,买什么芯片就用供应商推荐绕法,自己不要试,了解就行
