三十五,定时器与PWM

1,定时器简介

定时器的本质是一个16位的计数器

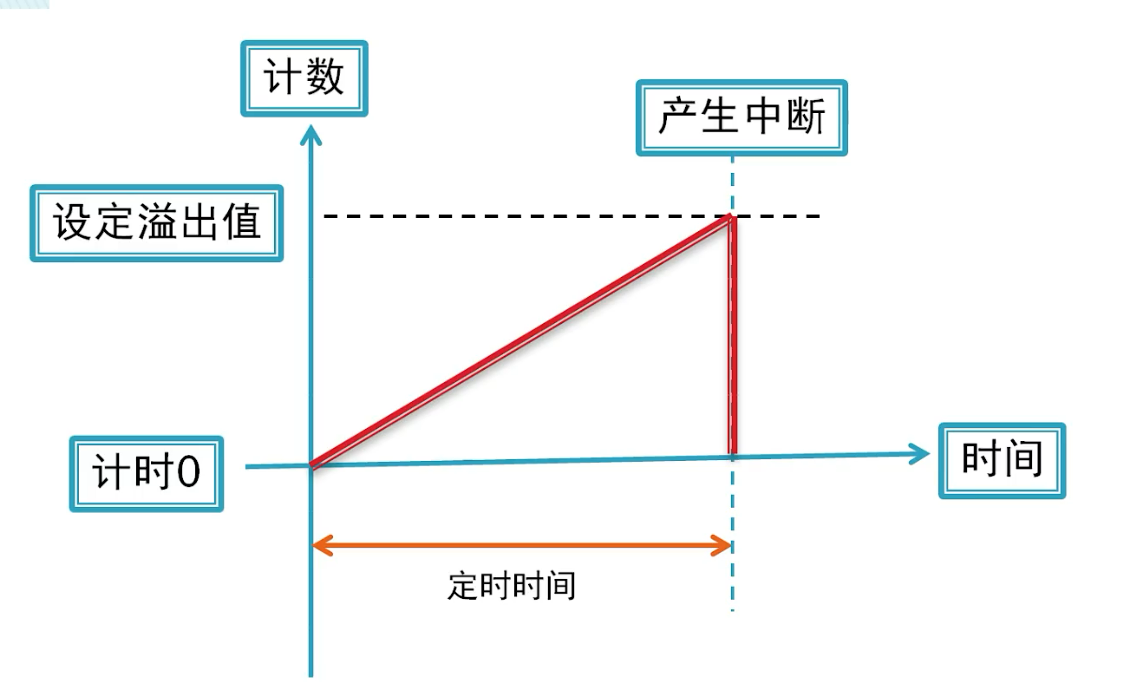

在开始计数前设置一个结束的数值(溢出值),开启定时器的时候,每个时钟周期计数器加1,加到溢出值的时候,表示计数完成,触发定时器中断.只要设置好溢出值就能精准定时了.

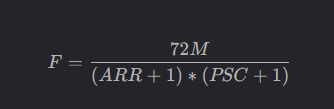

频率计算:72M是主频

当然PWM,输出比较的使用还需要其他一些配置,

2,定时器计算

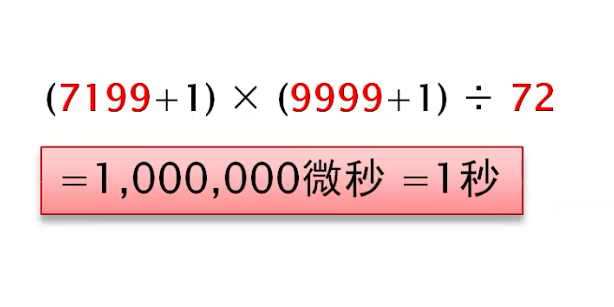

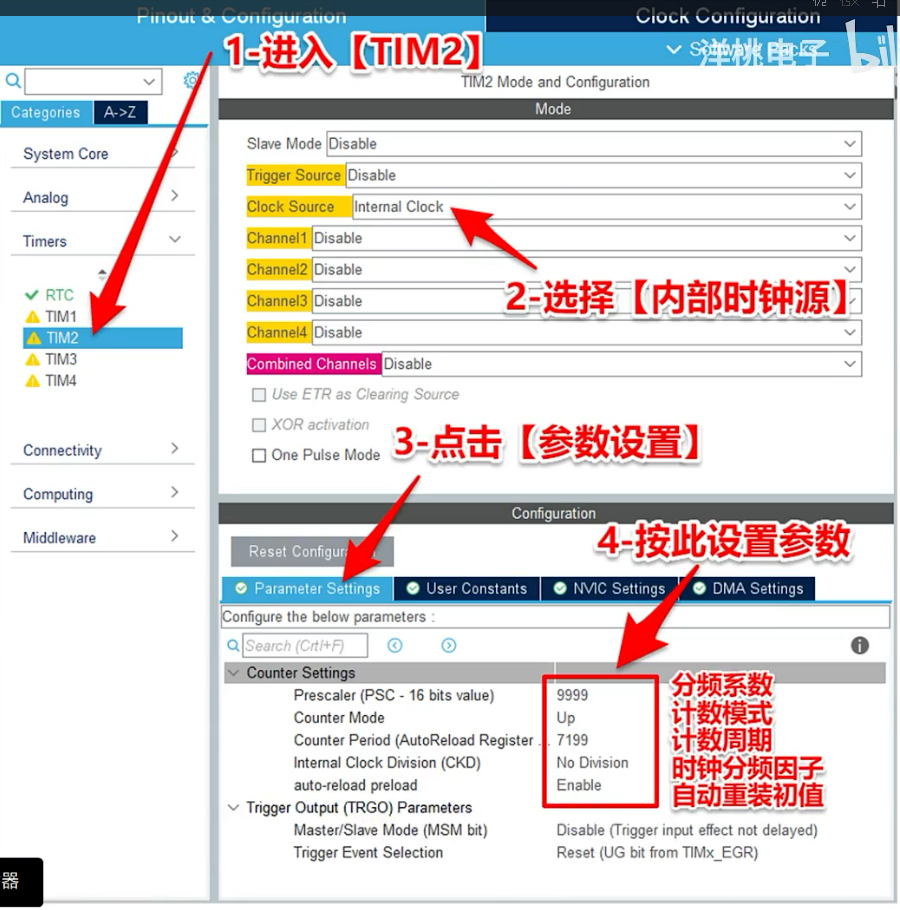

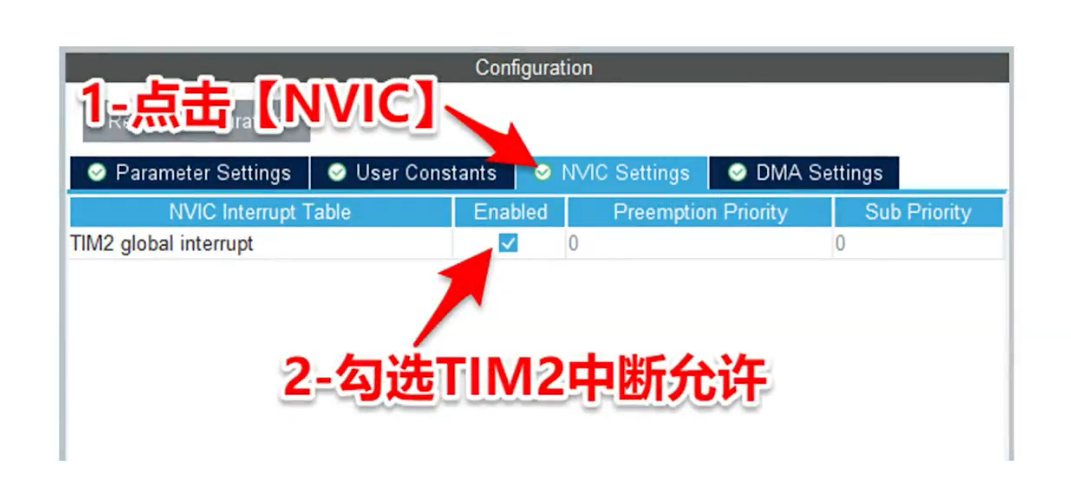

例如定时器2定时1秒

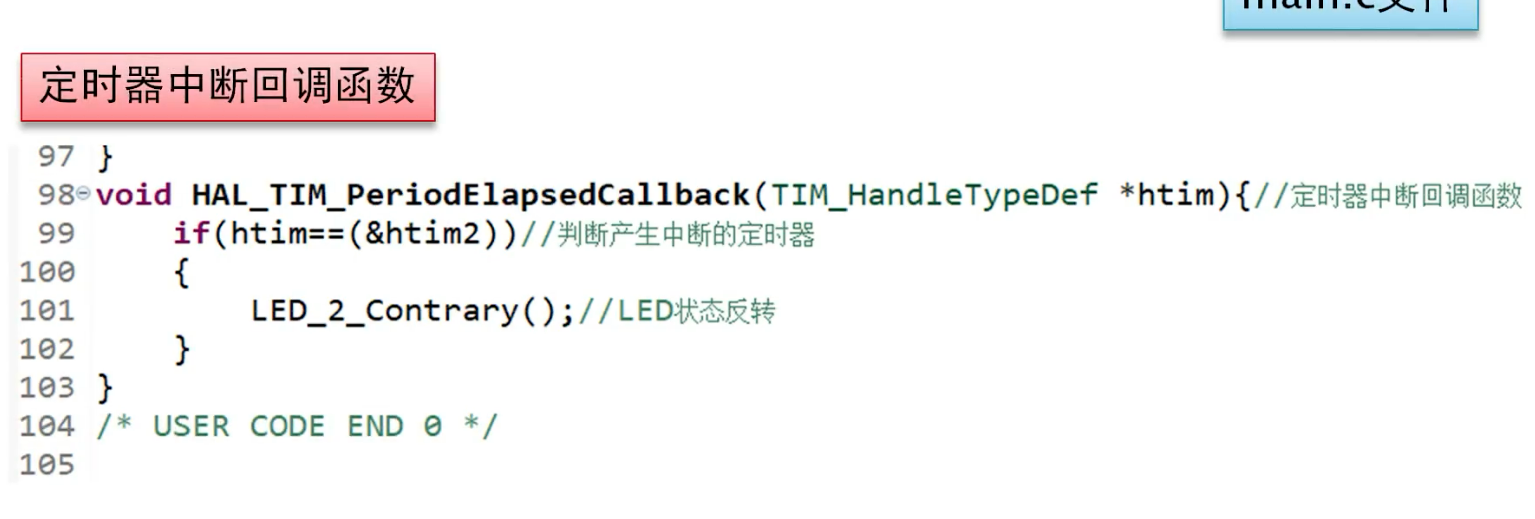

3,创建中断回调函数

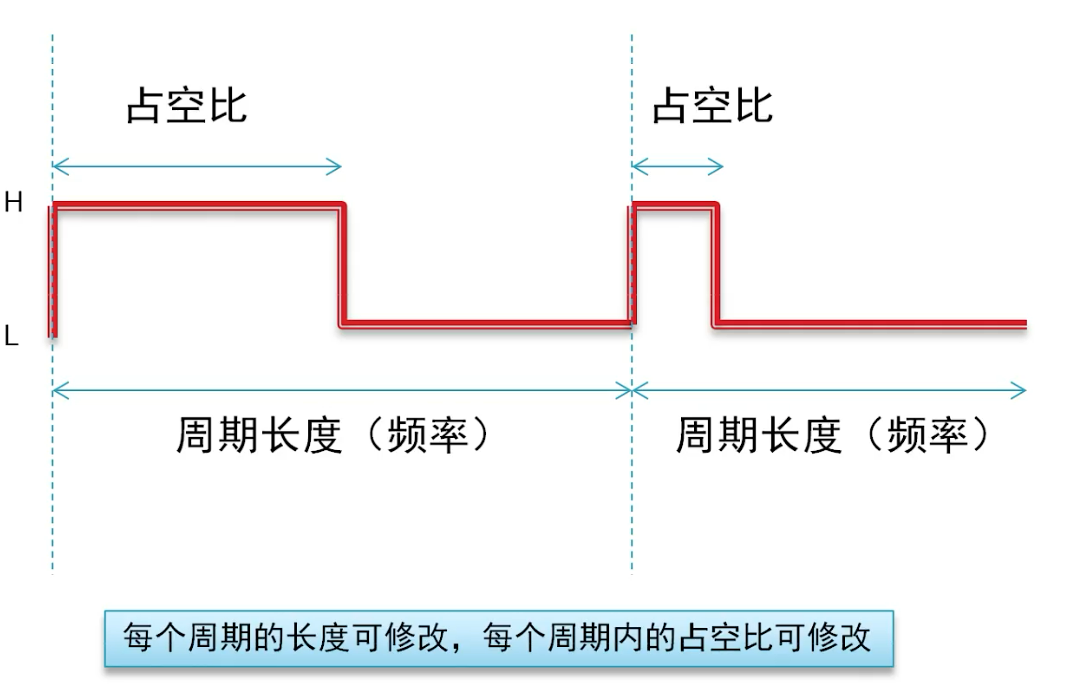

4,PWM

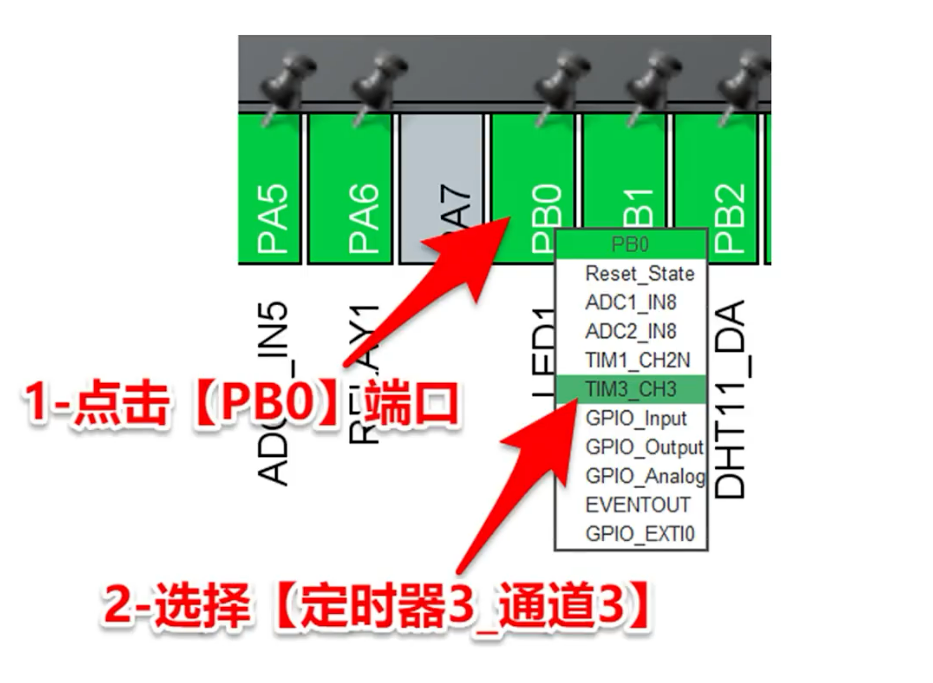

CUBE配置,设置PB0为定时器3的通道3

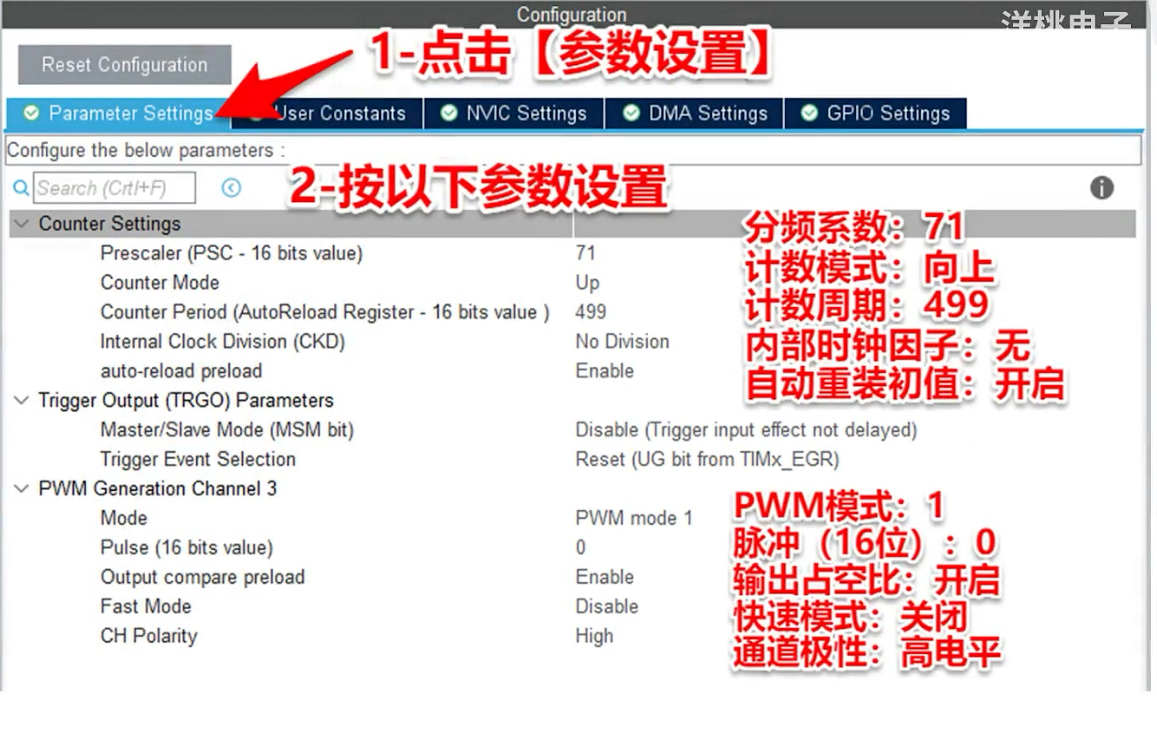

然后设置

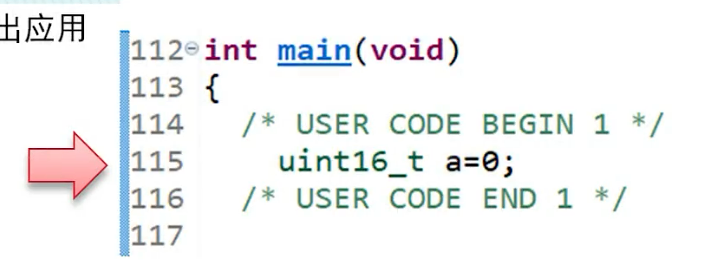

程序

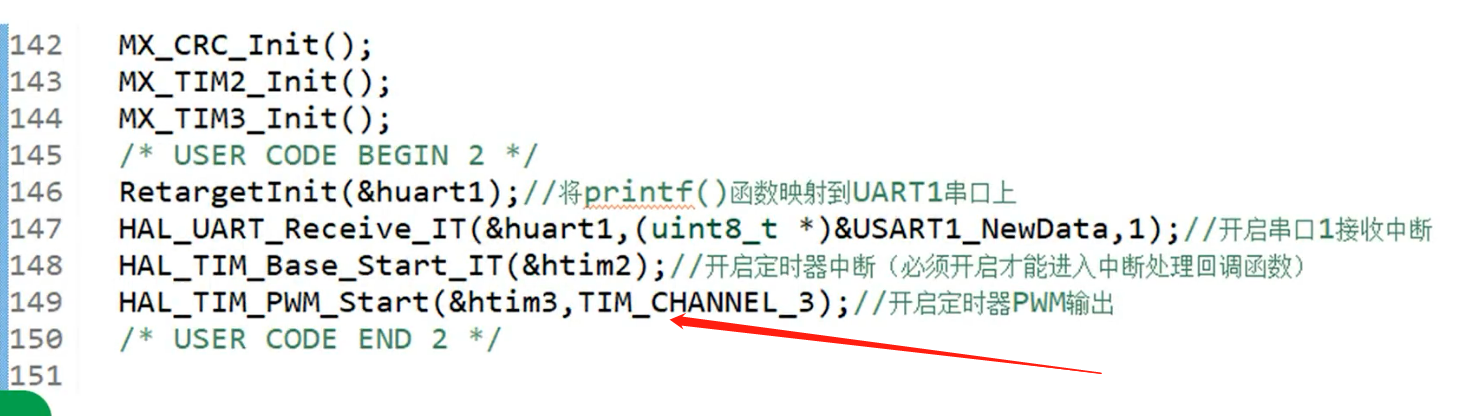

开启定时器

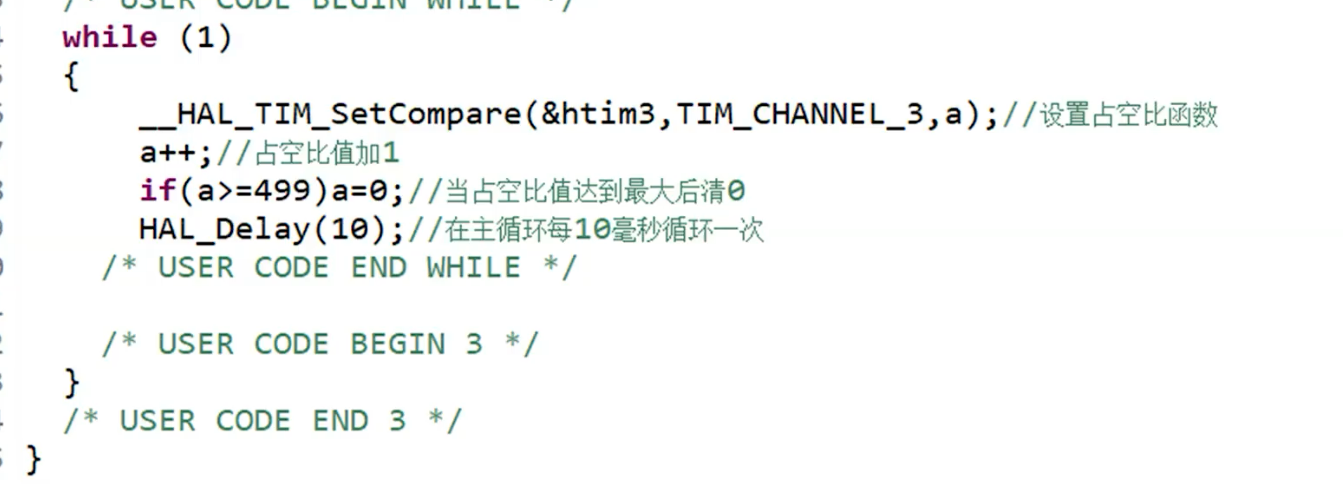

改变占空比
