三十,温湿度DHT11

1,DHT11的介绍

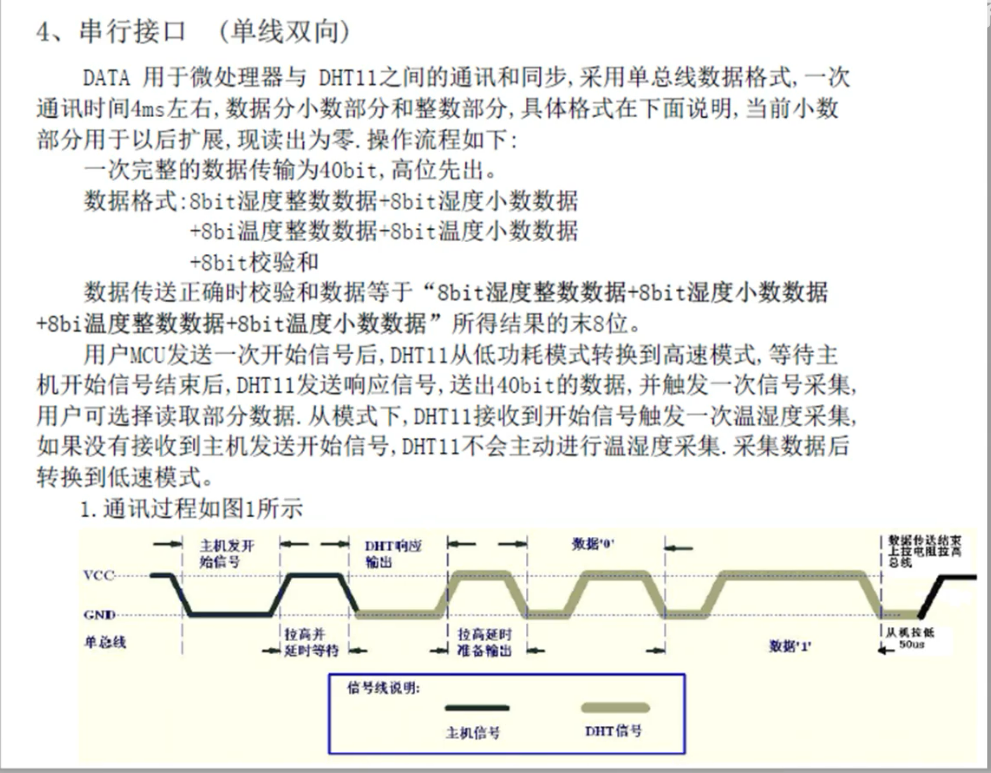

2,DHT11协议时序

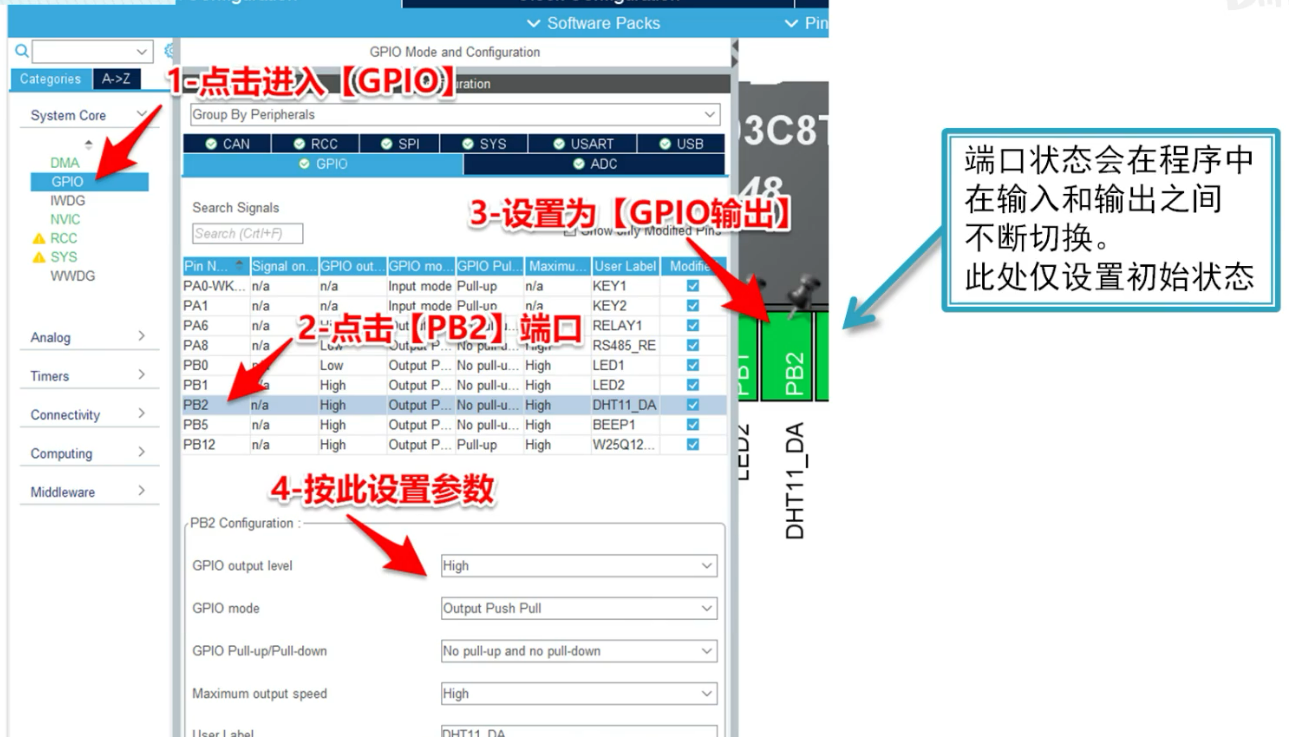

3,IDE配置PB2

4,移植驱动

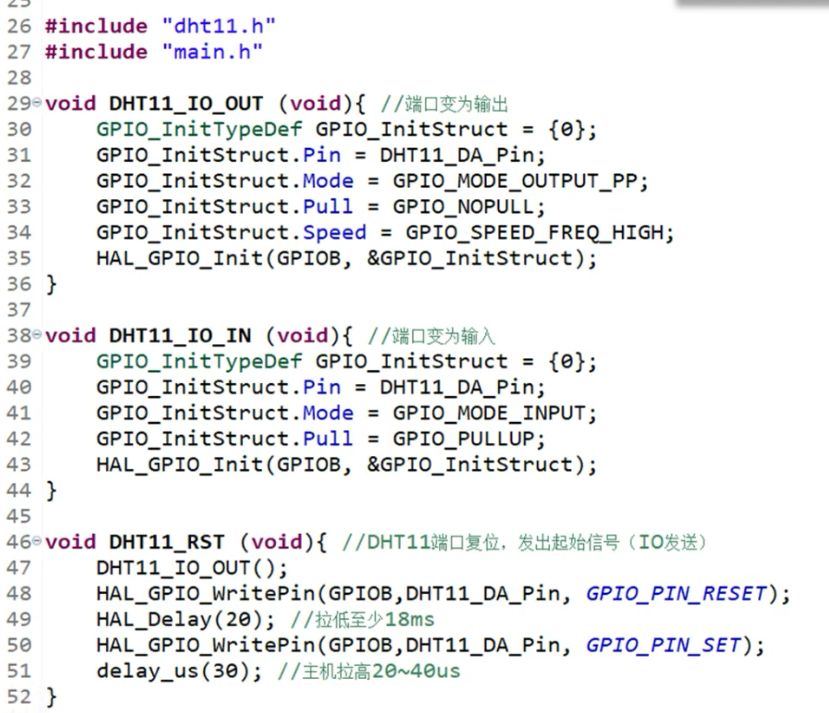

主要是初始化喝读取函数,其他都是为了初始化喝读取服务的

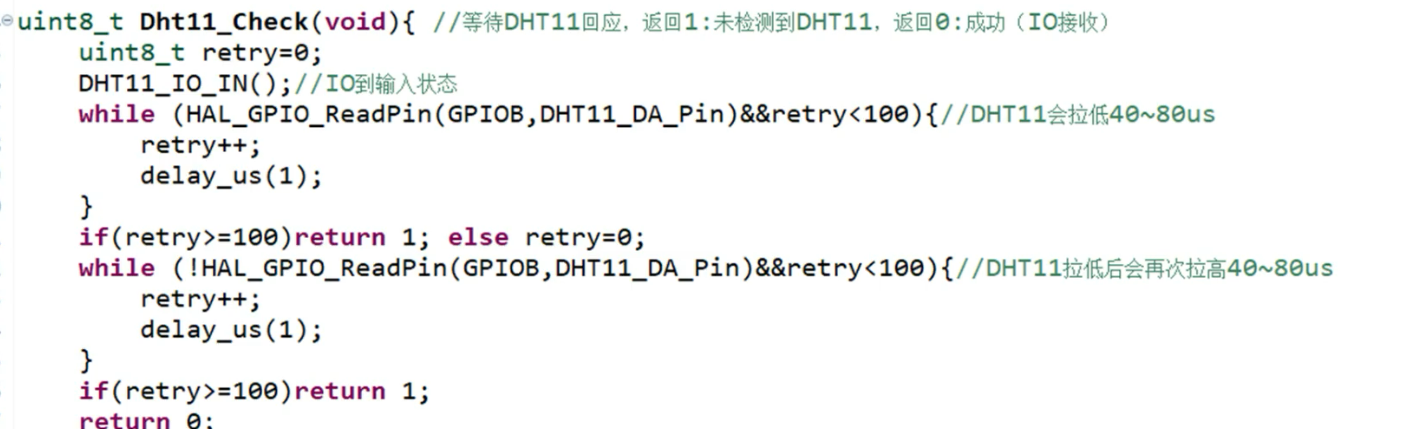

ckeck循环判断单总线的电平状态,应答信号会先输出40到80us的低,再输出40到80us的高,有这个信号,表示传感器正常回应,可以进行下一步活动.返回0成功,1失败.

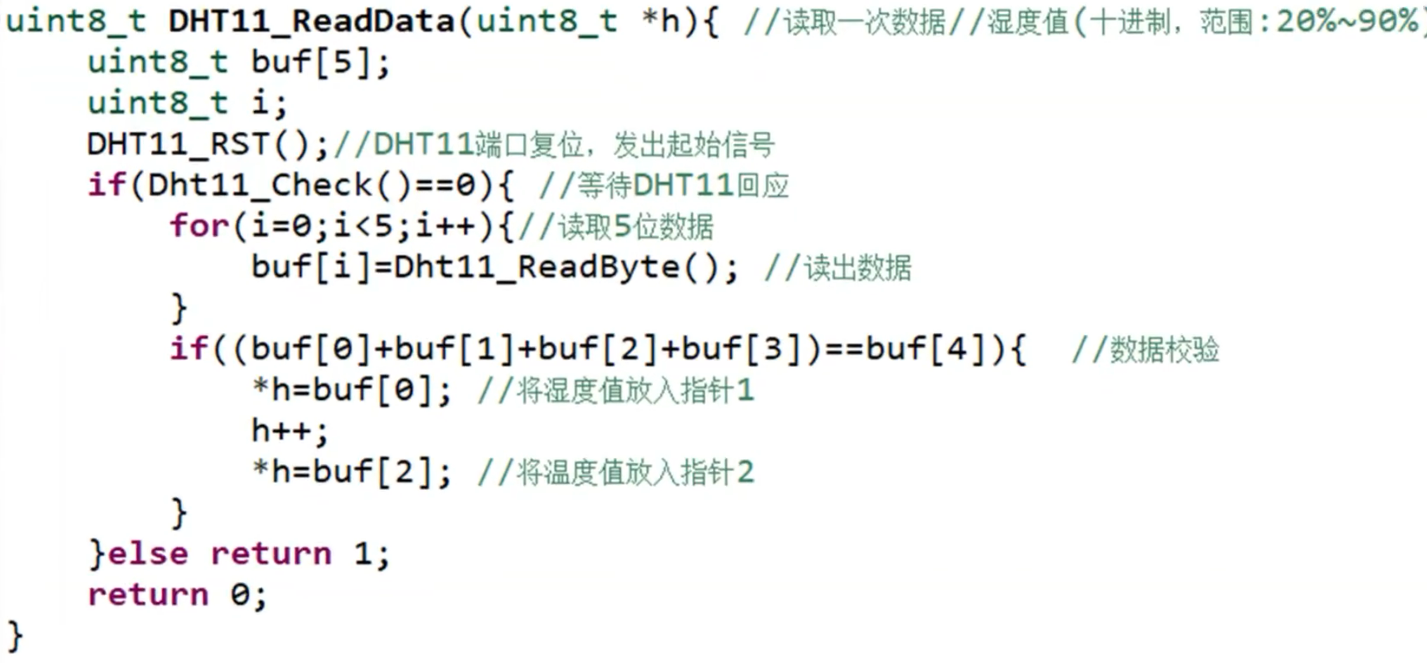

读出的数据循环执行5次,

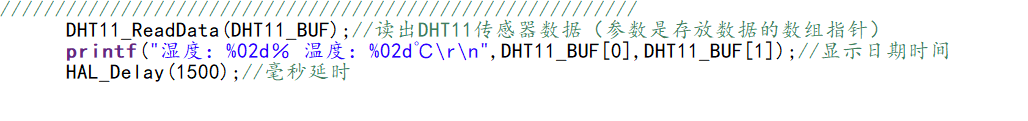

Main

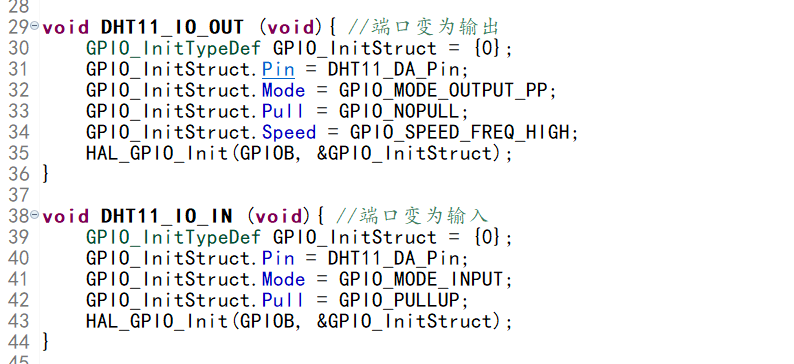

5,单总线并不复杂,单片机发出固定电平的信号,传感器返回固定长度的高度电平代表0和1,再把0和1组合成字节.需要注意因为是单总线,需要读和写,所以程序在运行中,需要不断设置IO的功能.
