21种运放典型电路大全，总有一个用得上！

01 反相比例运算电路

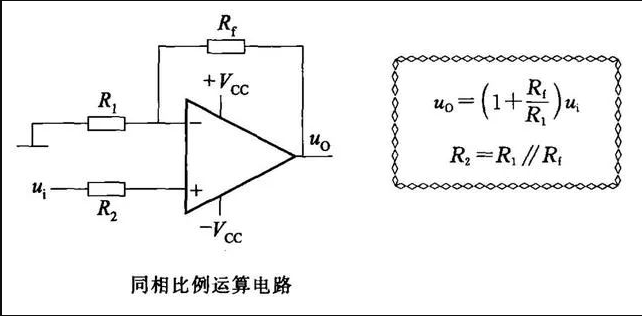

02 同相比例运算电路

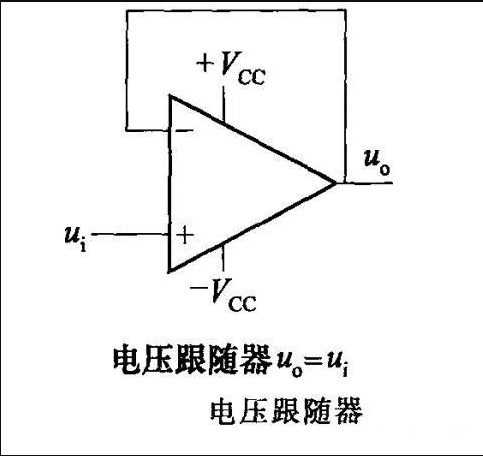

03 电压跟随器

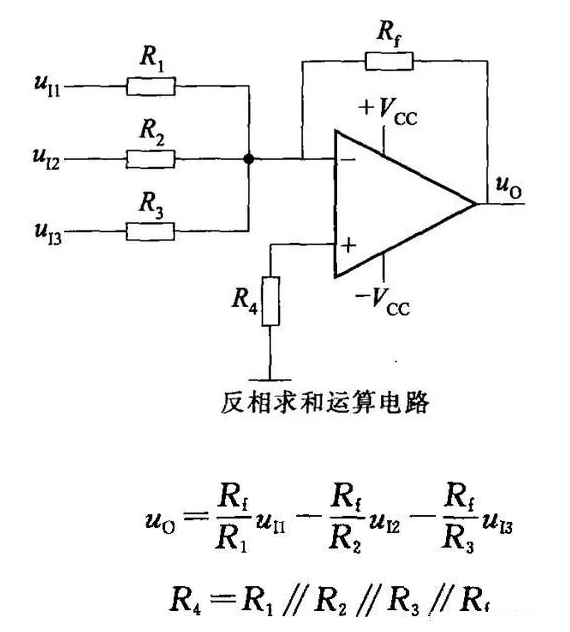

04 反相求和运算电路

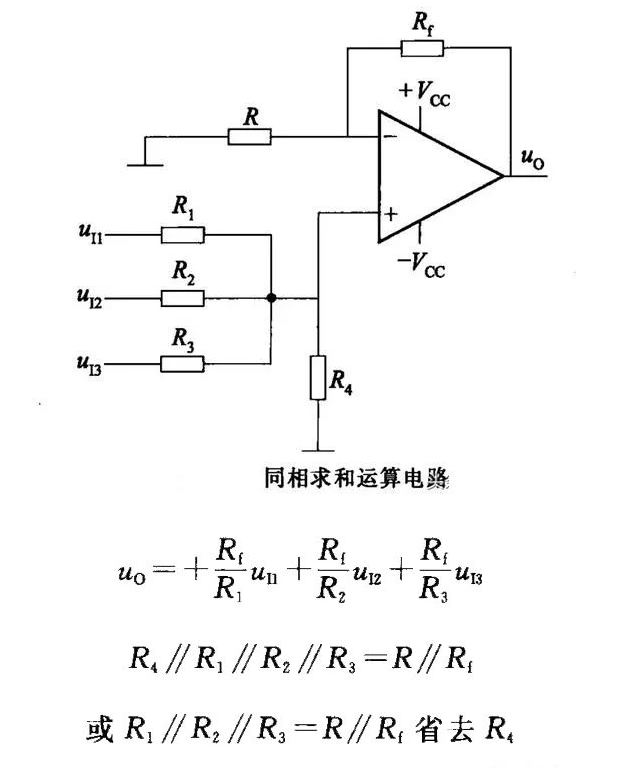

05 同相求和运算电路

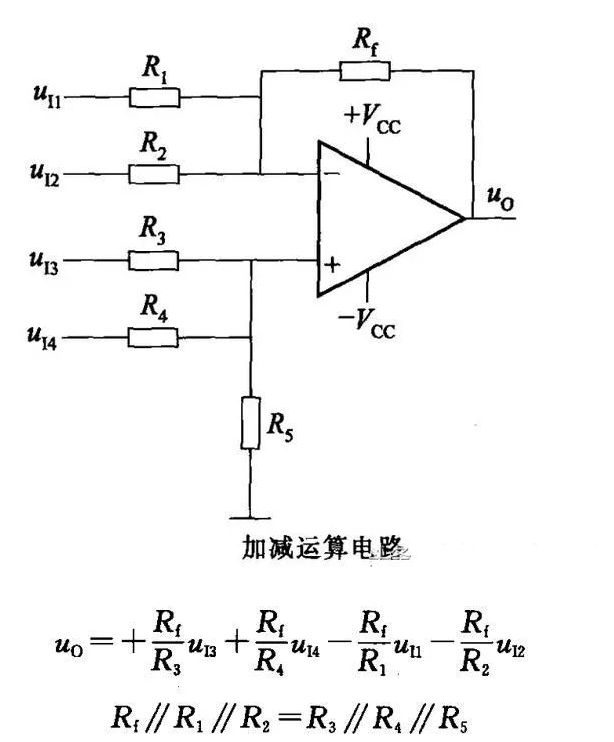

06 加减运算电路

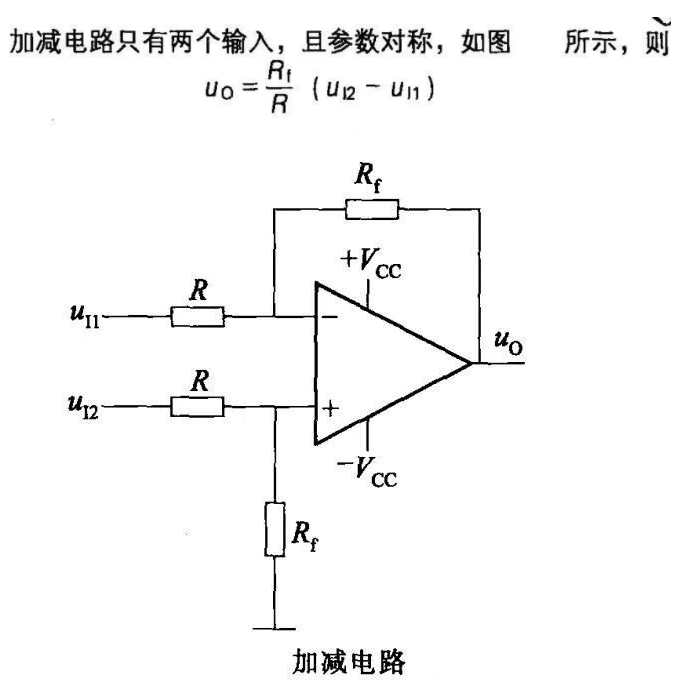

07 加减电路

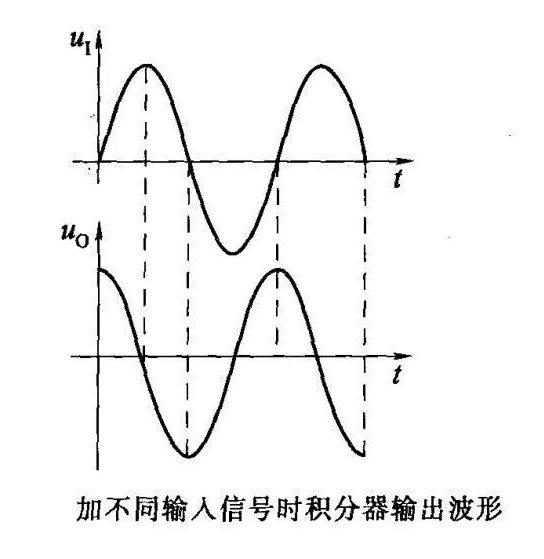

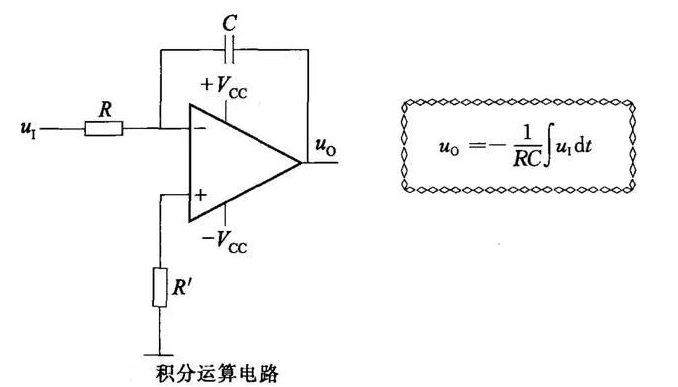

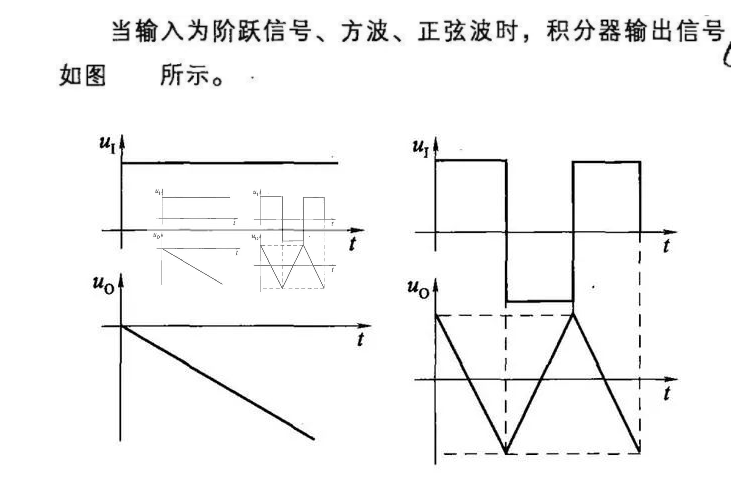

08 积分运算电路

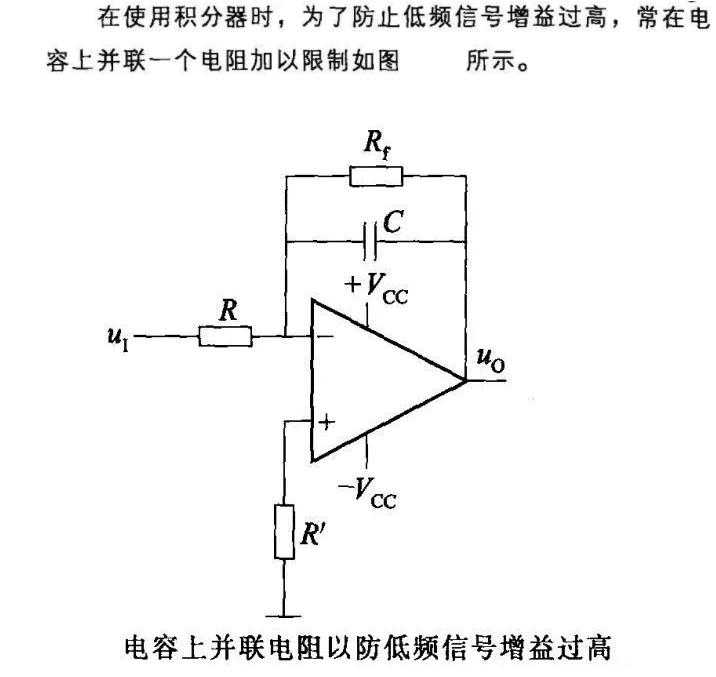

09 实用积分电路

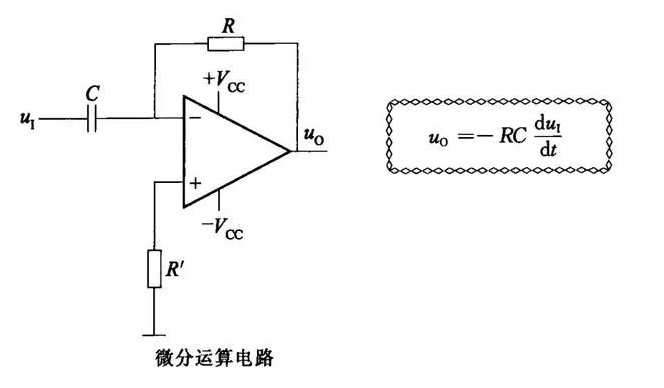

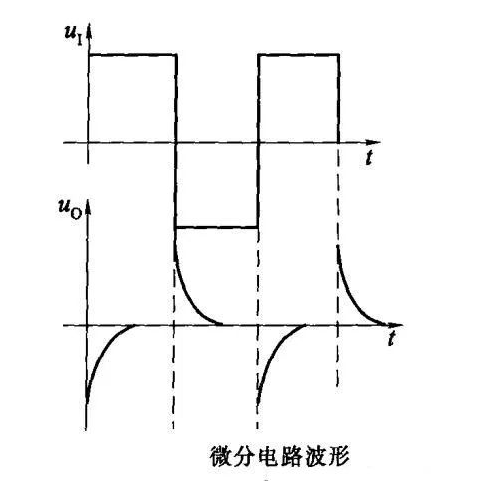

010 微分运算电路

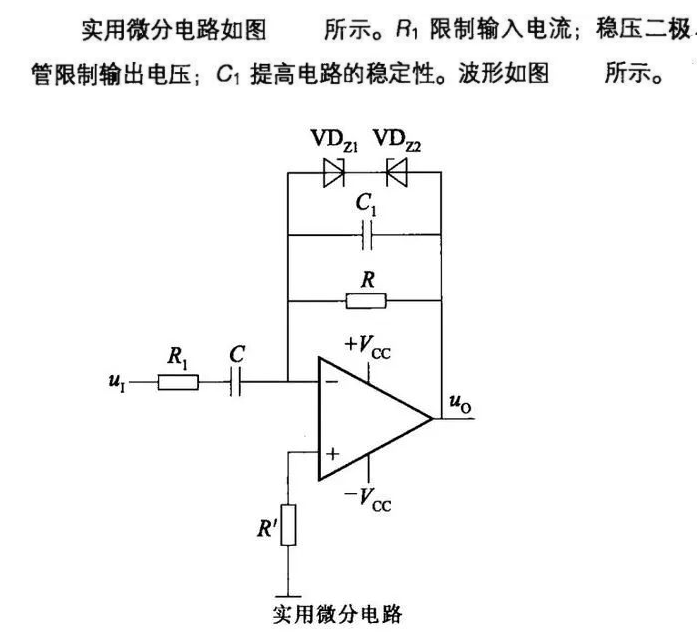

011 实用微分电路

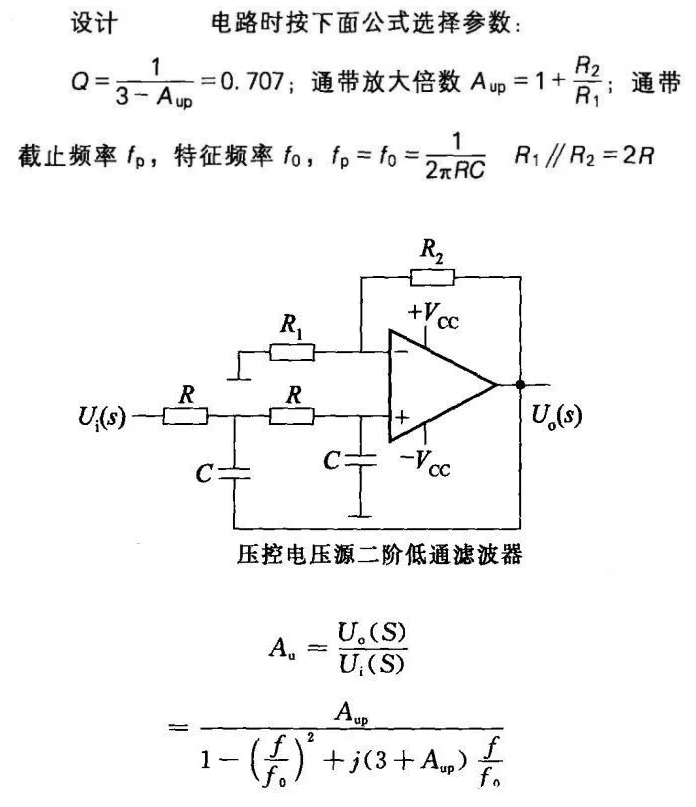

012 压控电压源二阶低通滤波器

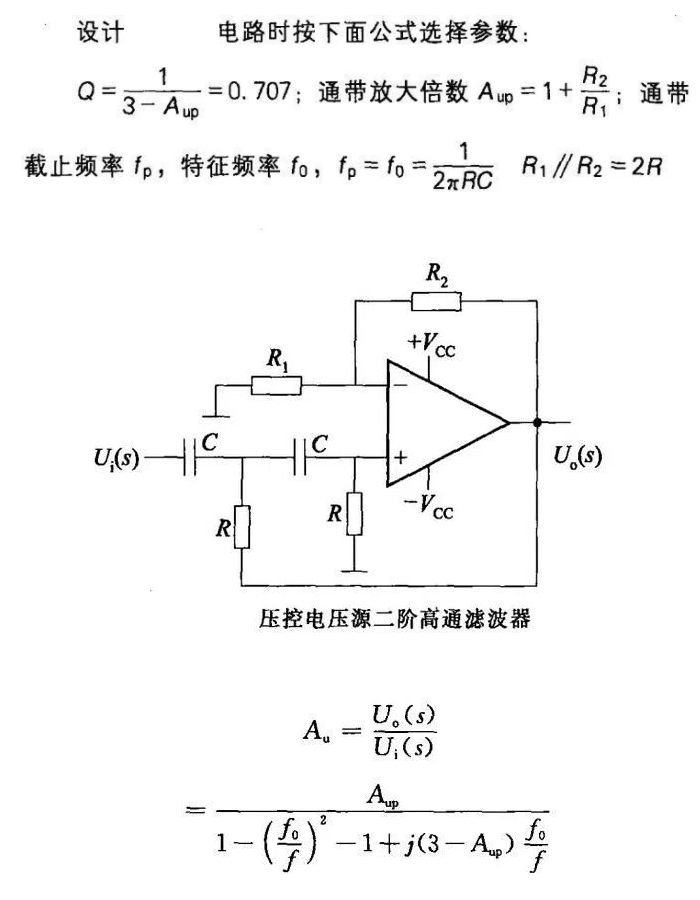

013 压控电压源二阶高通滤波器

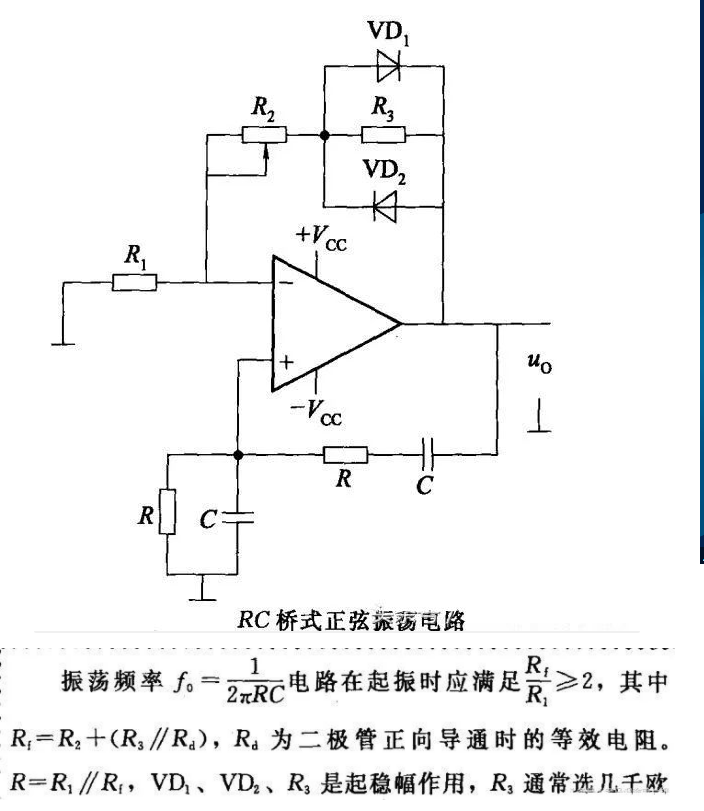

014 RC桥式正弦振荡电路

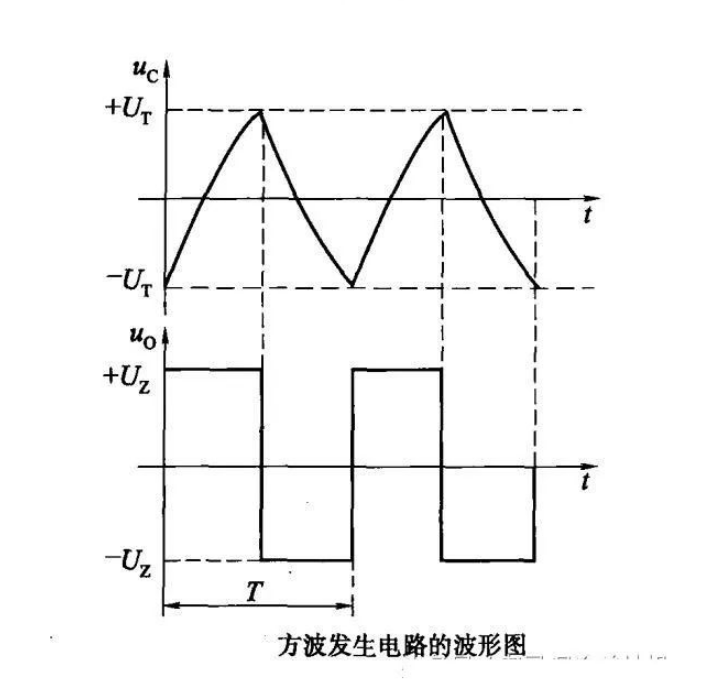

015 方波发生电路

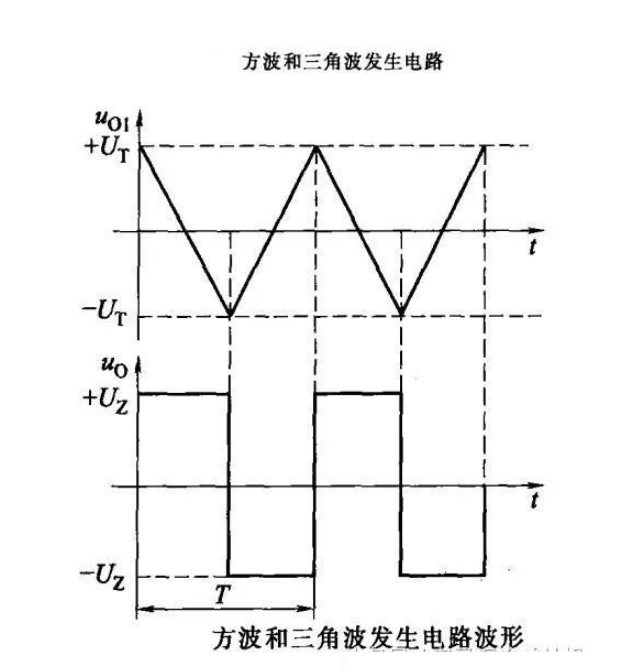

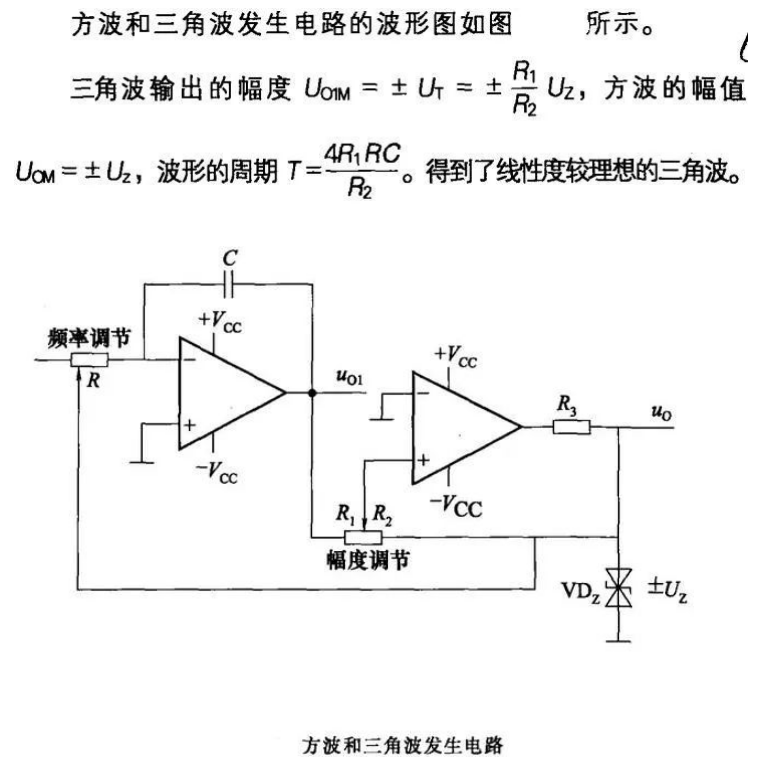

016 方波和三角波发生电路

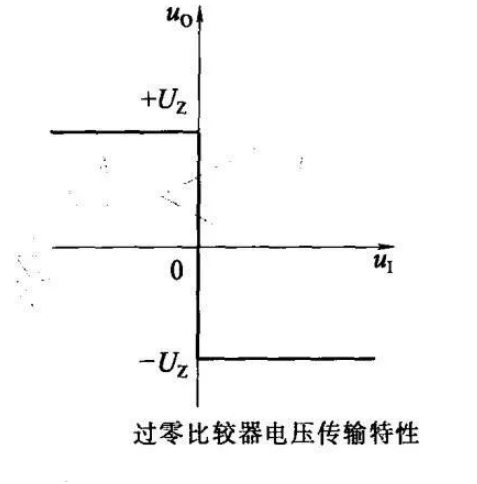

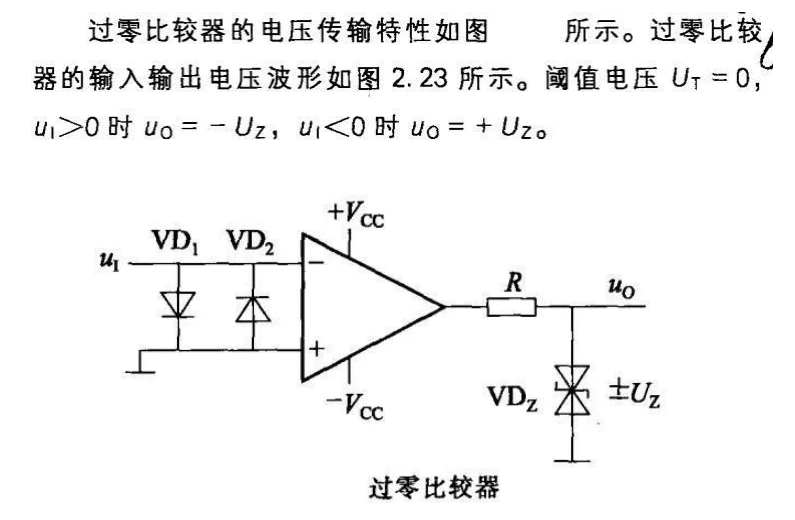

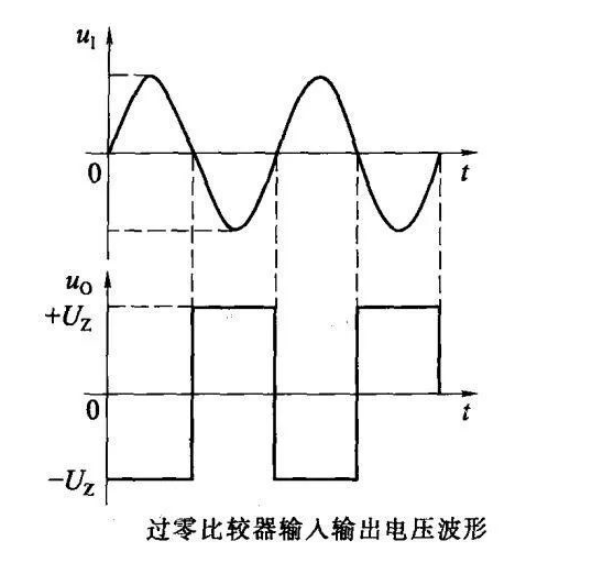

017 过零比较器电路

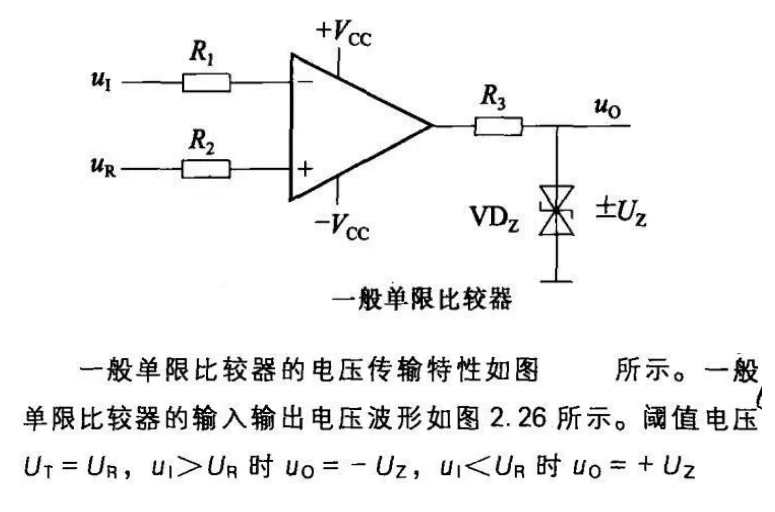

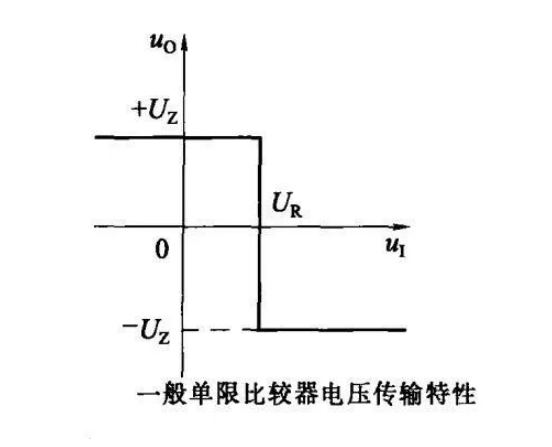

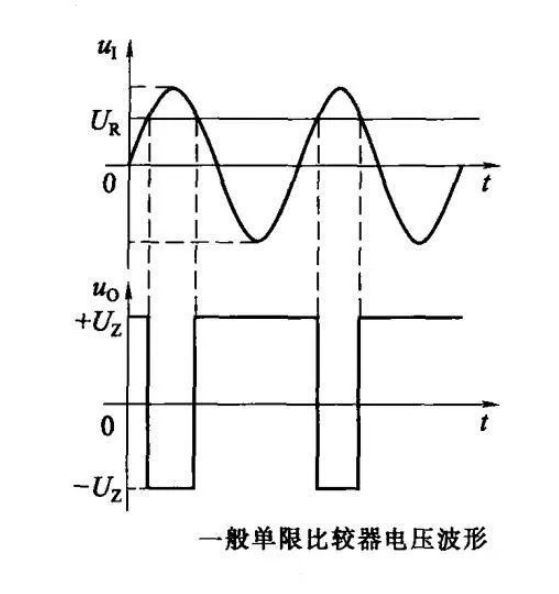

018 一般单限比较器

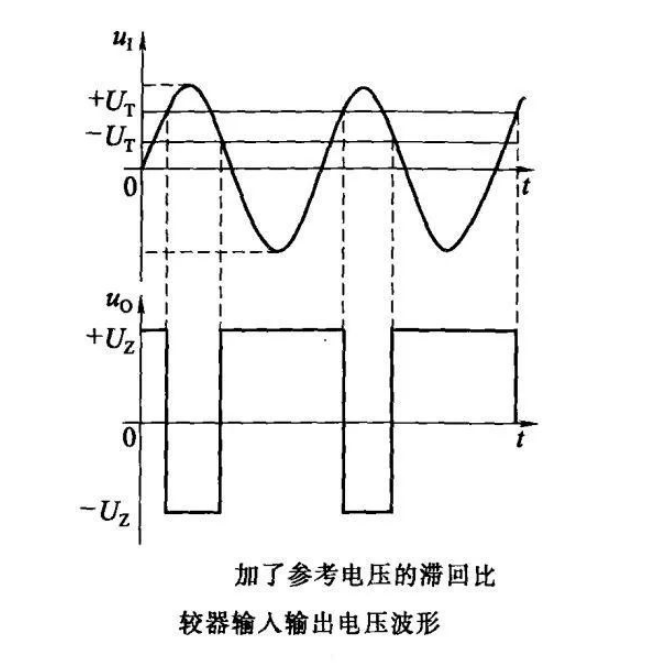

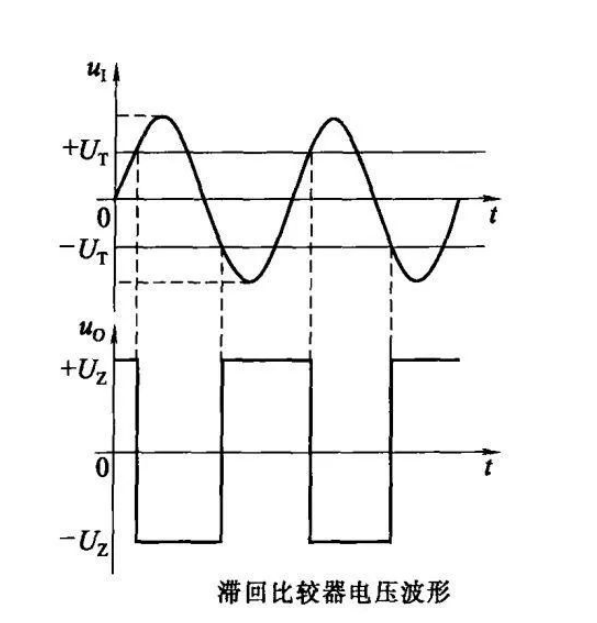

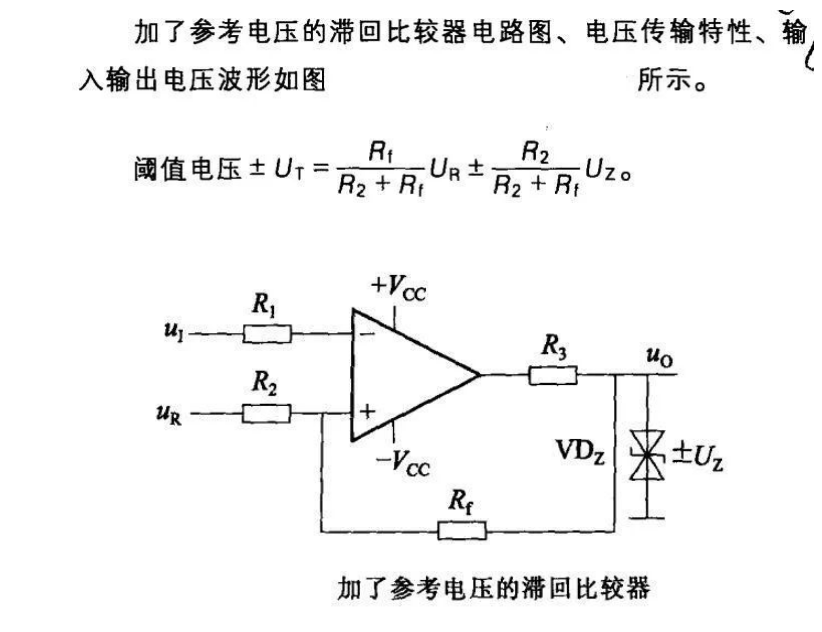

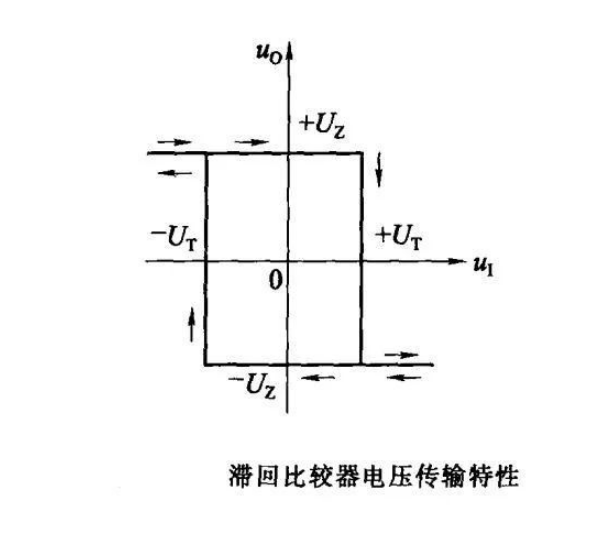

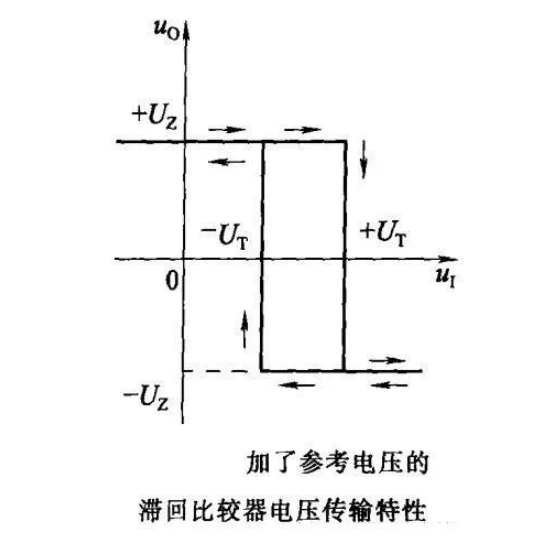

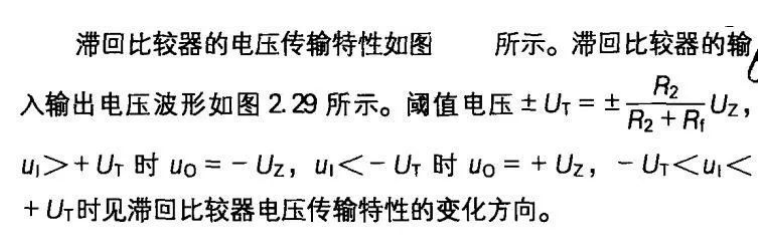

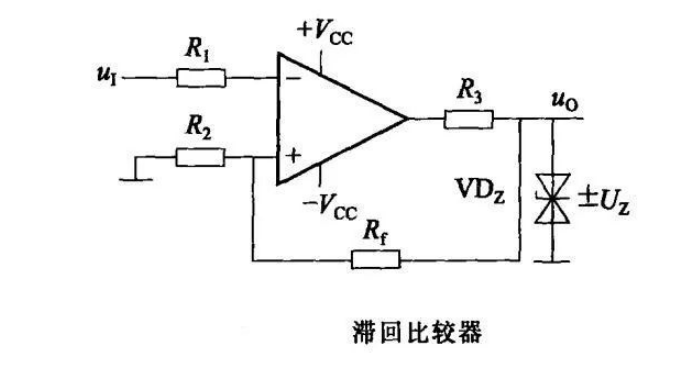

019 滞回比较器

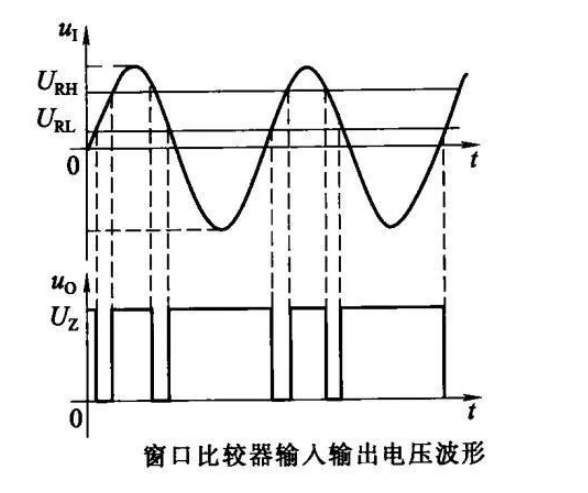

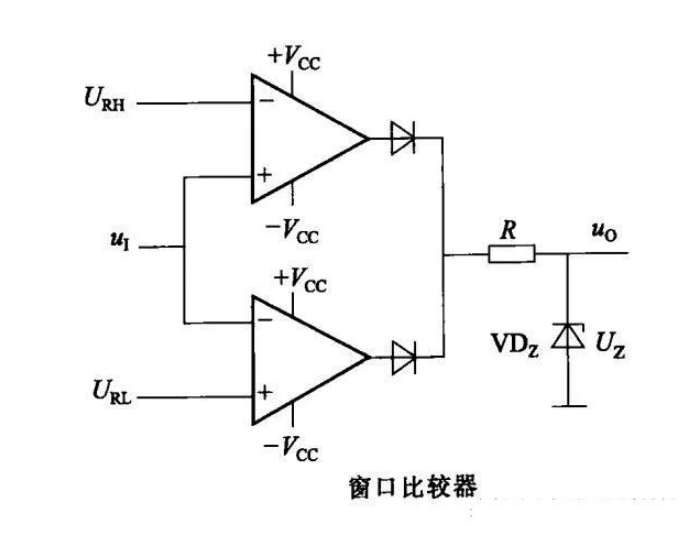

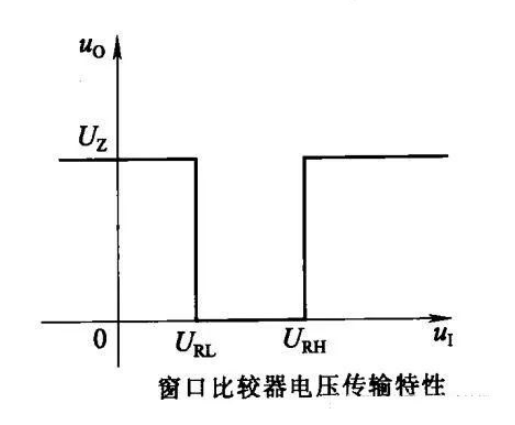

020 窗口比较器

021 运放恒流源

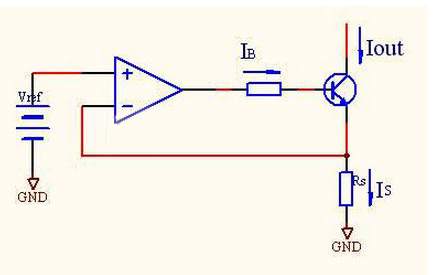

利用运放的“虚短”特性，同相电压=反相电压。同时电路中反相输入端又接一电阻RS至地。所以本例恒流源输出电流大小为：lout=Vref/Rs虽然，三极管发射极电流与集电极电流近似相等，但实际上，发射极的电流还包含了基极电流。如下图所示：Is=IB+lout=lout（1+1/hFE）其中1/hFE为误差。

可以看出，运放输出级使用三极管时，输出电流会产生基极电流分量这一误差。

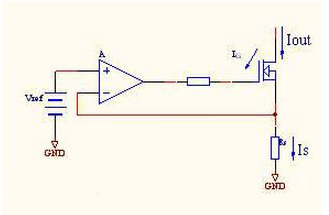

如果此时还不满足电路精度要求，可将三极管改成MOSFET：

这MOSFET中，它属于压控器件，栅极需要的电流很小。lout和Is可以非常的接近，相比三极管而言，电流的精度提升了。

运放式的恒流源虽然优点明显，单身缺点也明显。运放的Vref电源需要用户额外提供。
