节选自捷配公众号,没有实际用过,仅供参考.
1,AC24V接口EMC设计标准电路

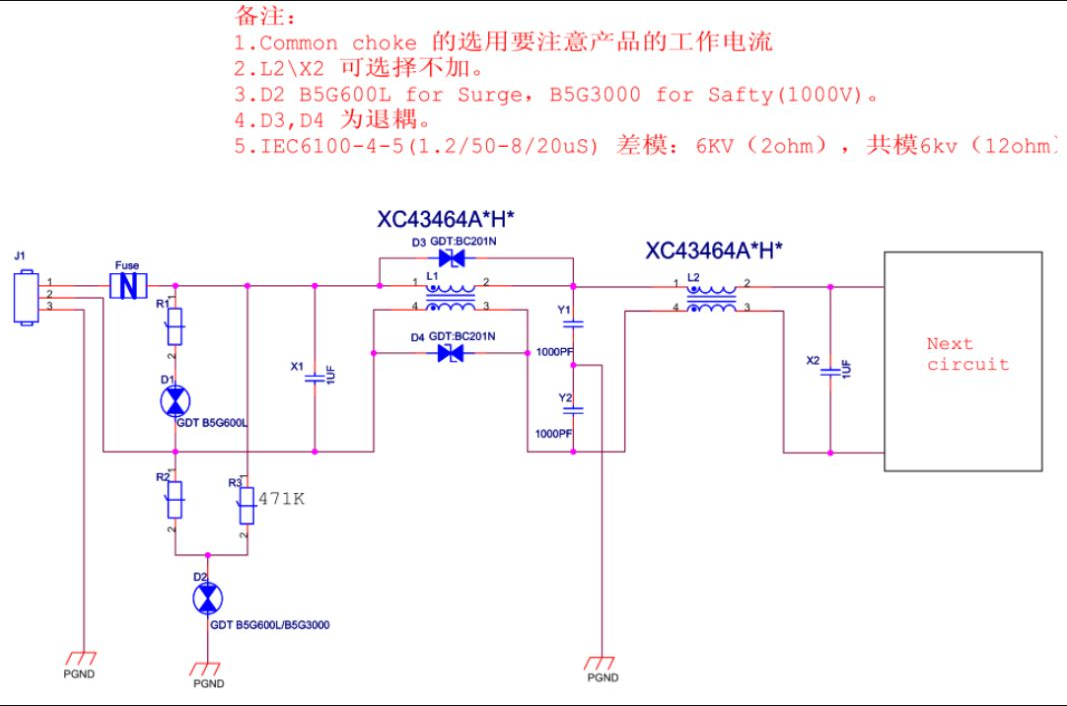

2、AC110V-220VEMC设计标准电路

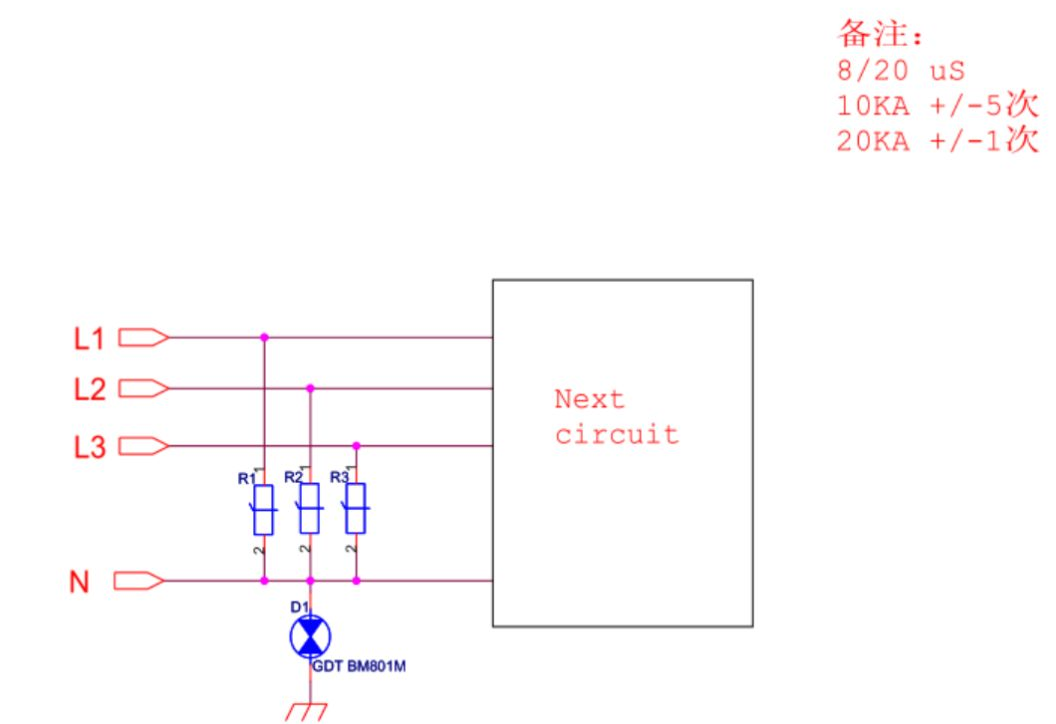

3、AC380V接口EMC设计标准电路

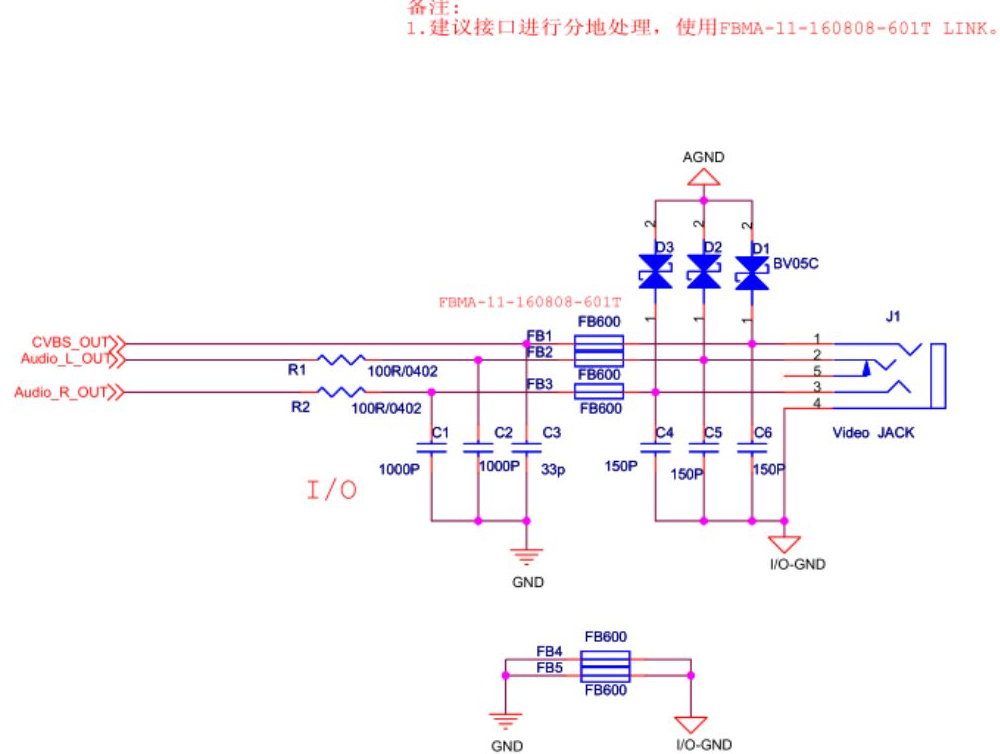

4、AV接口EMC设计标准电路

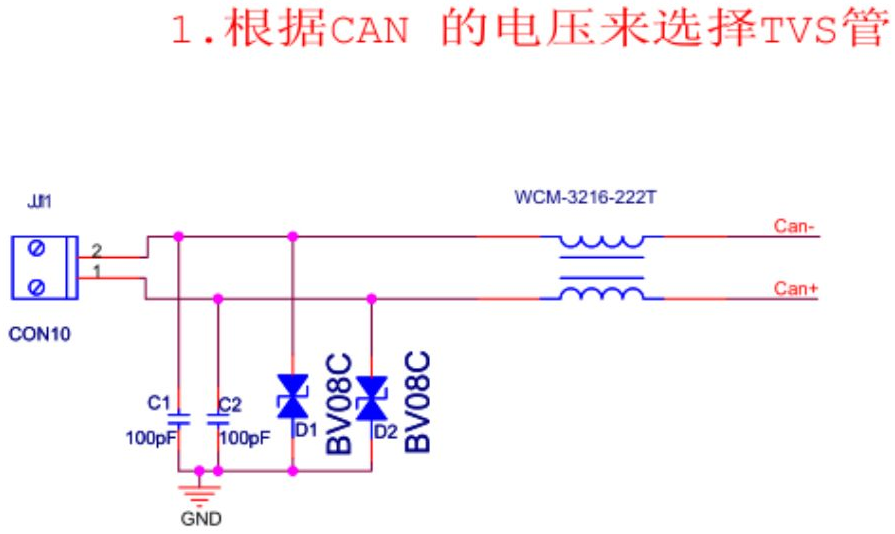

5、CAN接口EMC设计标准电路

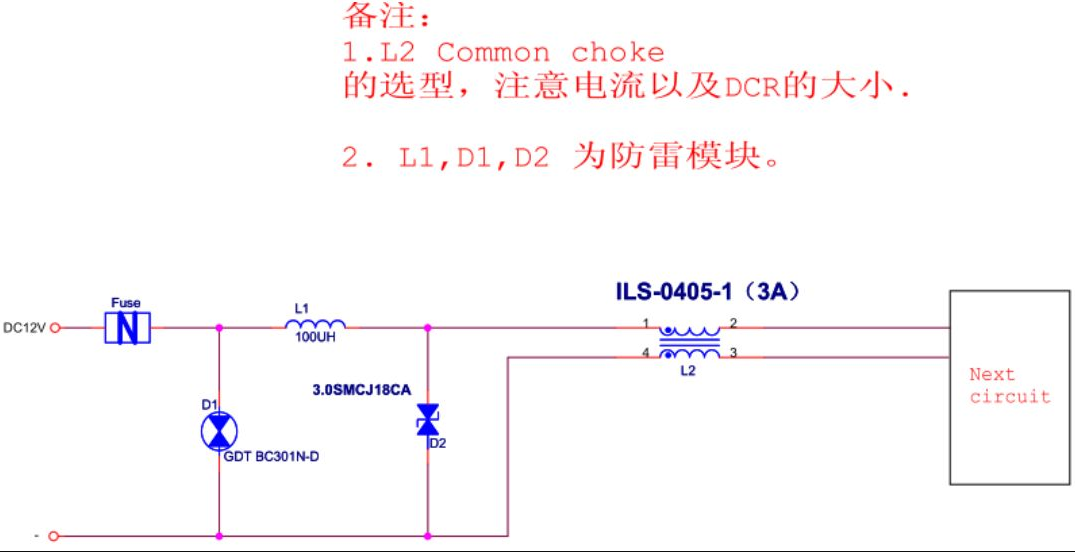

6、DC12V接口EMC设计标准电路

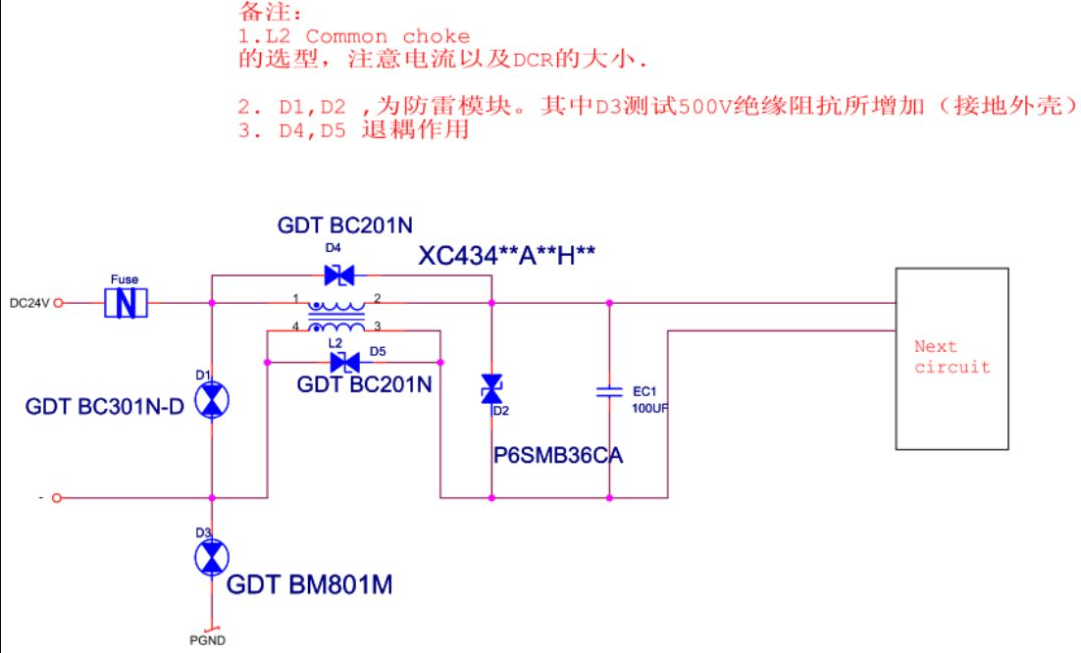

7、DC24V接口EMC设计标准电路

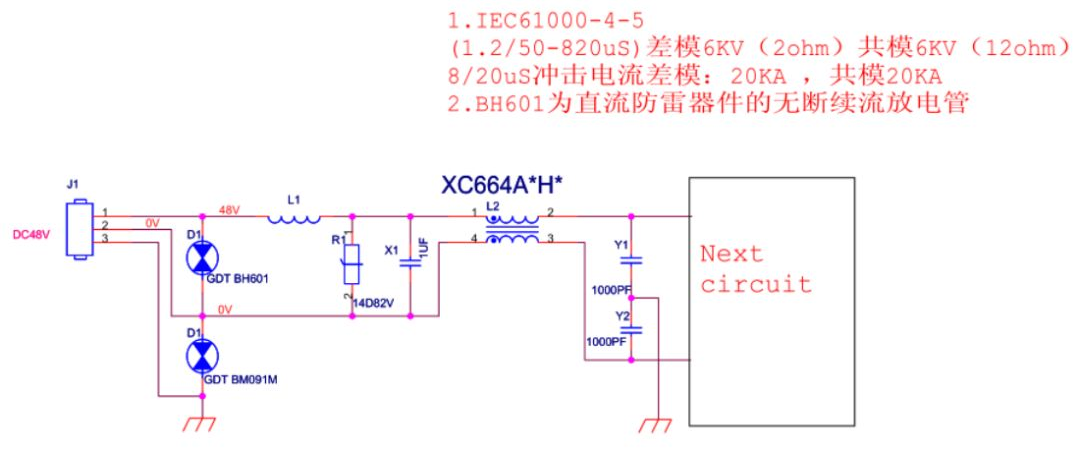

8、DC48接口EMC设计标准电路
9、DC110V接口EMC设计标准电路

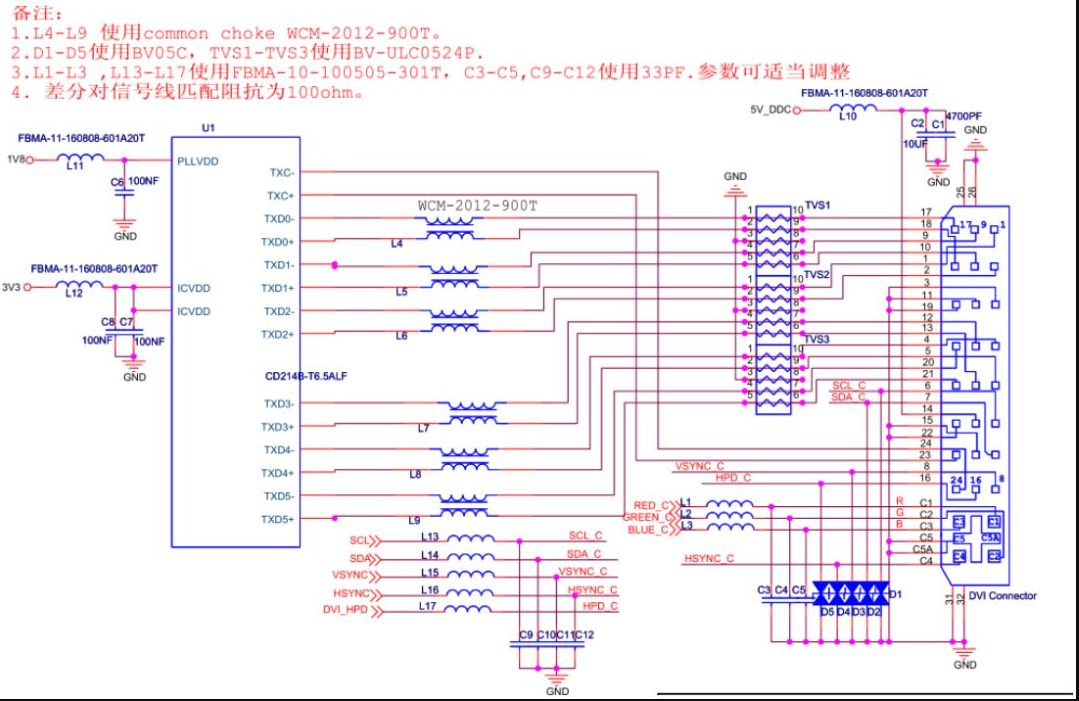

10、DVI EMC设计标准电路

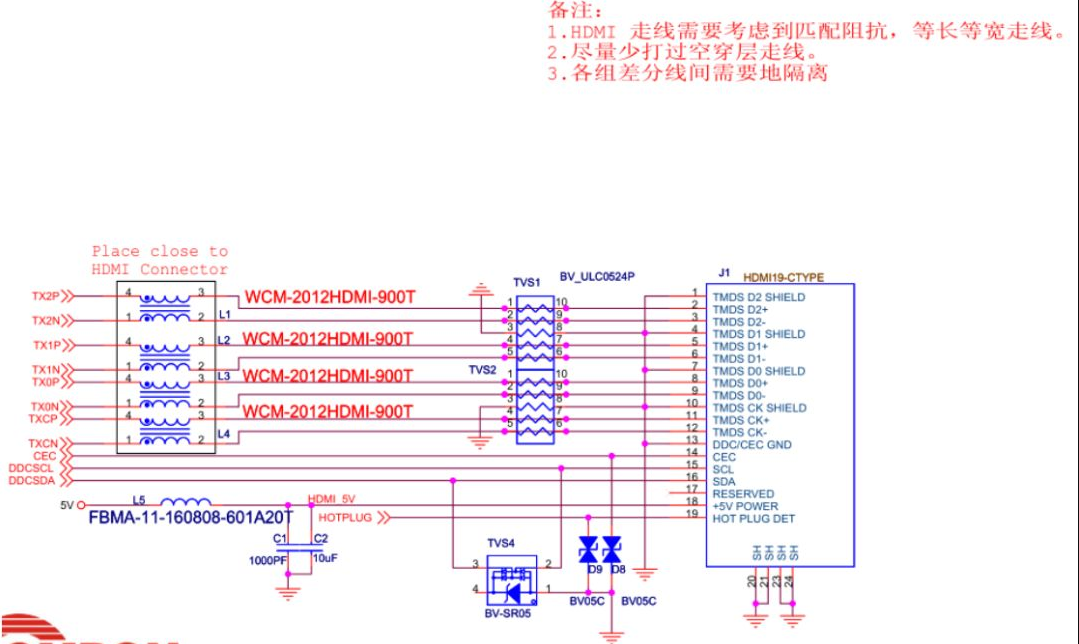

11、HDMI接口EMC设计标准电路

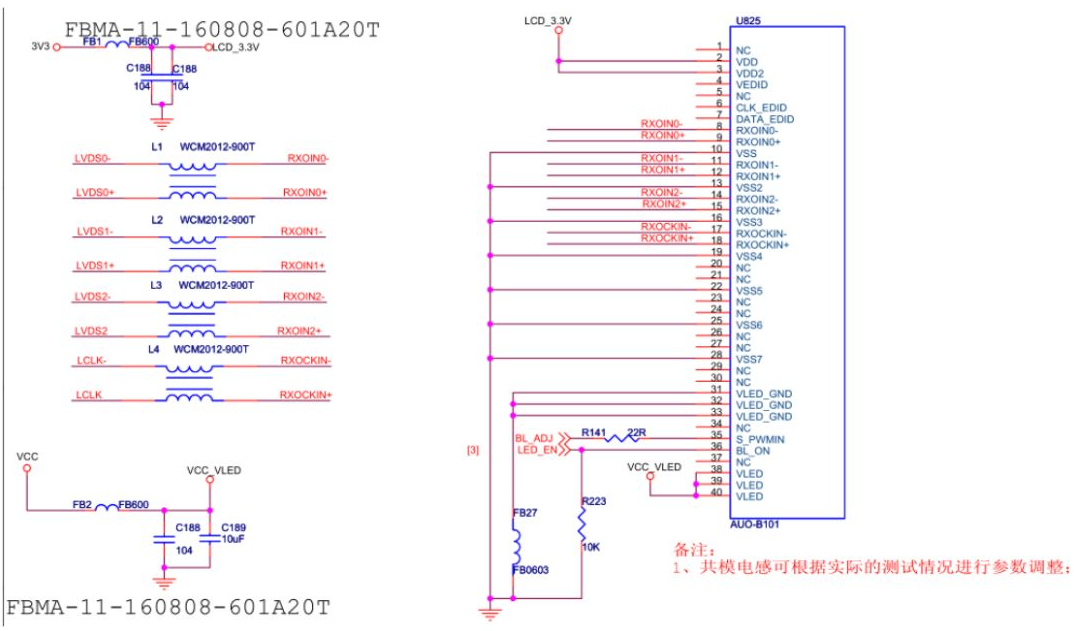

12、LVDS接口EMC设计标准电路

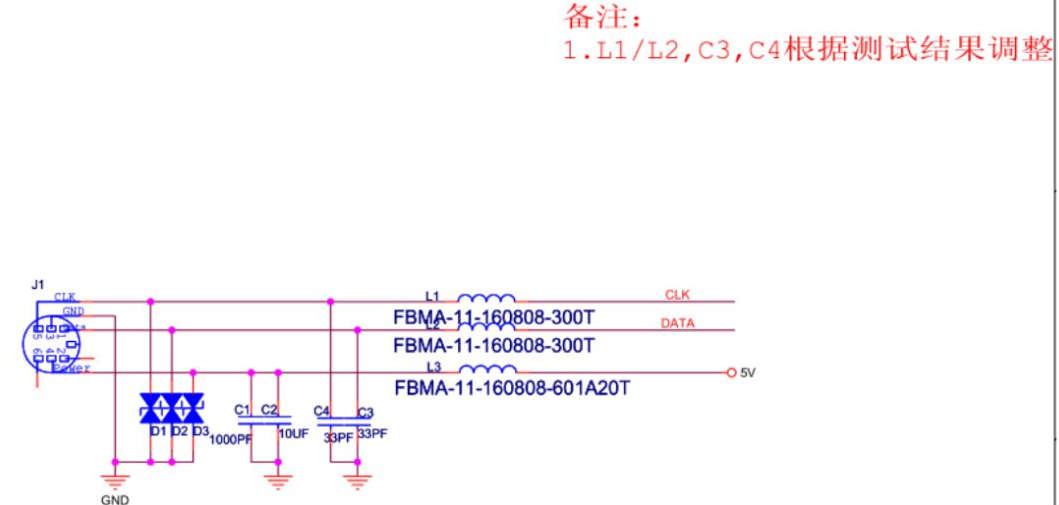

13、PS2接口EMC设计标准电路

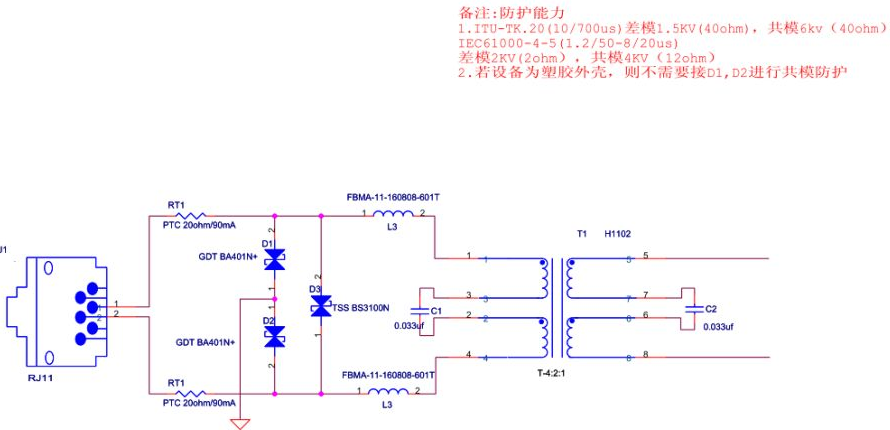

14、RJ11EMC设计标准电路
15、RS232 EMC设计标准电路

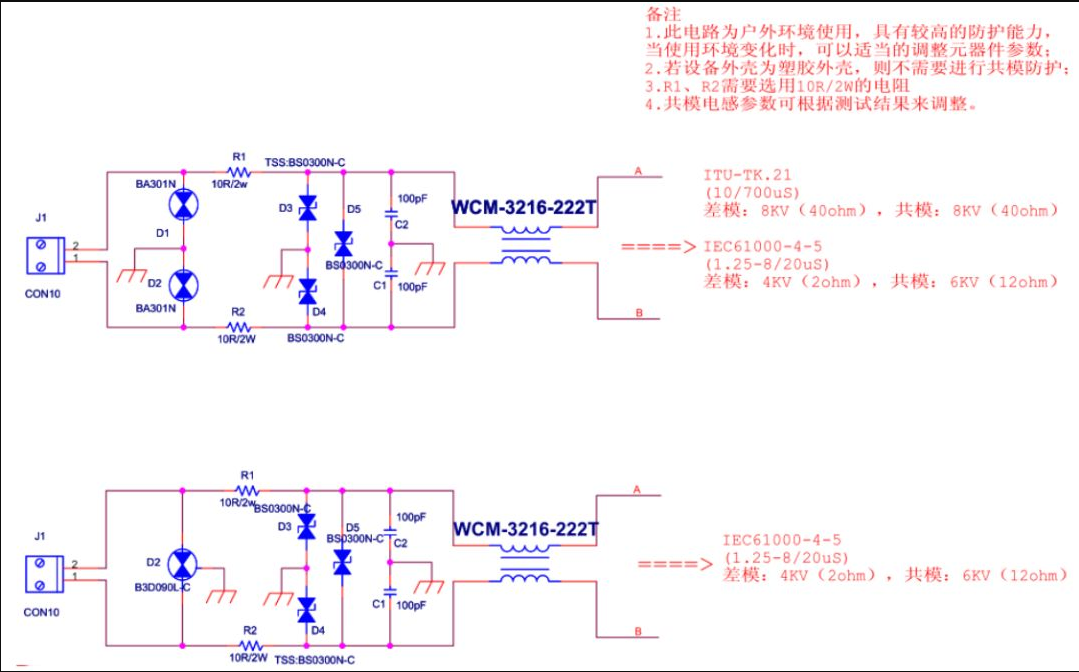

16、RS485EMC设计标准电路

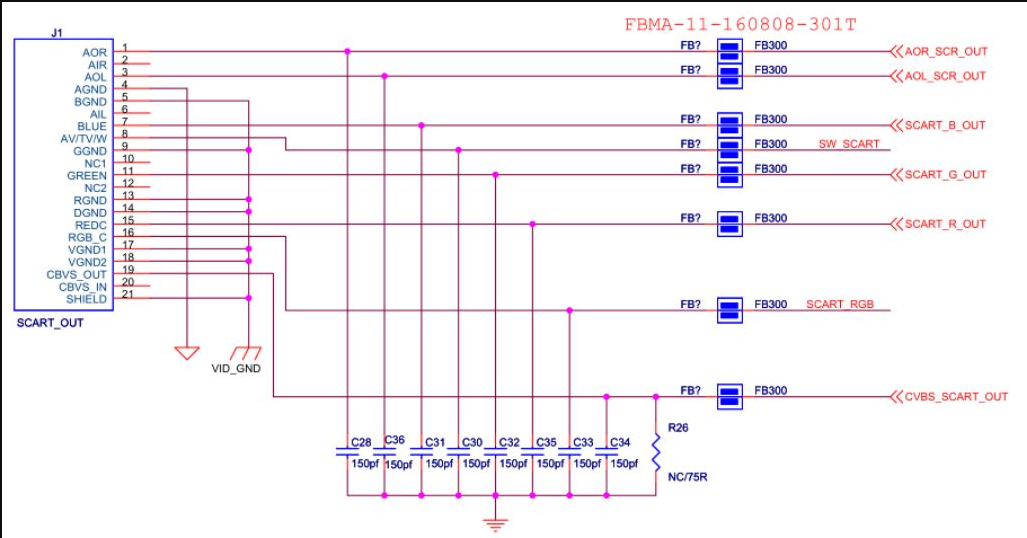

17、SCART接口EMC设计标准电路

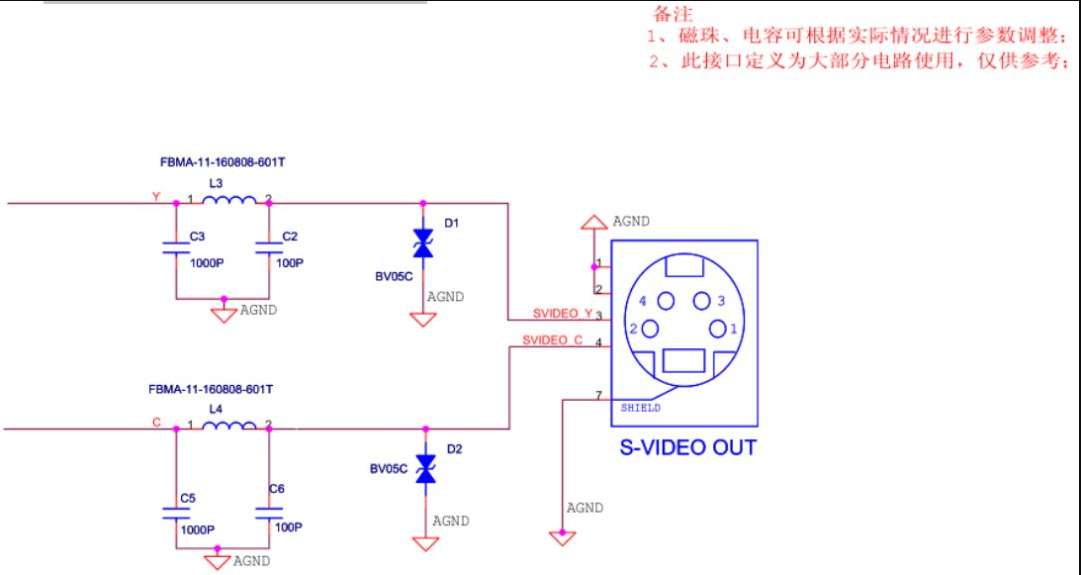

18、s-video接口EMC设计标准电路

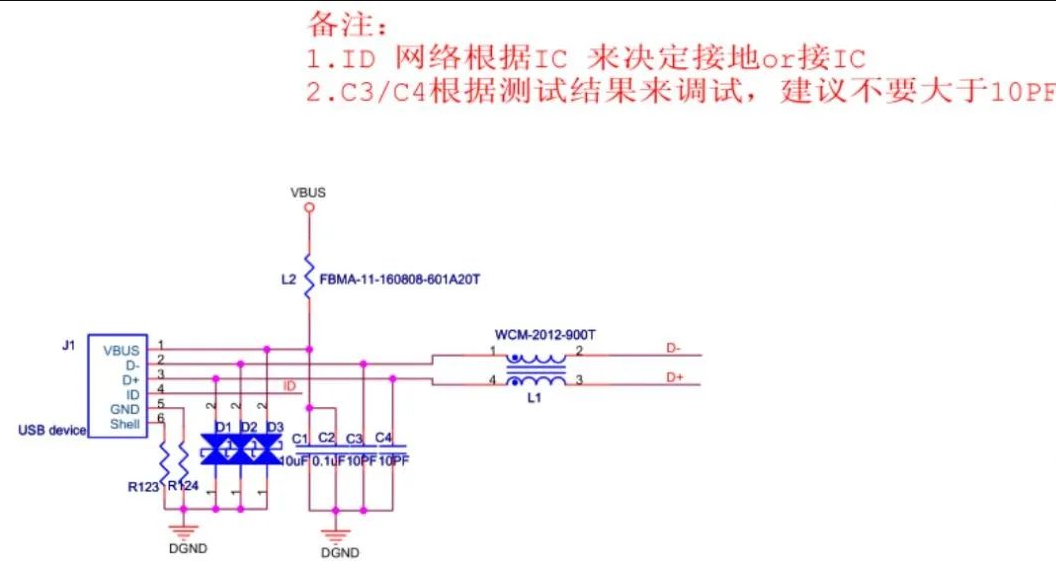

19、USB DEVICE EMC设计标准电路

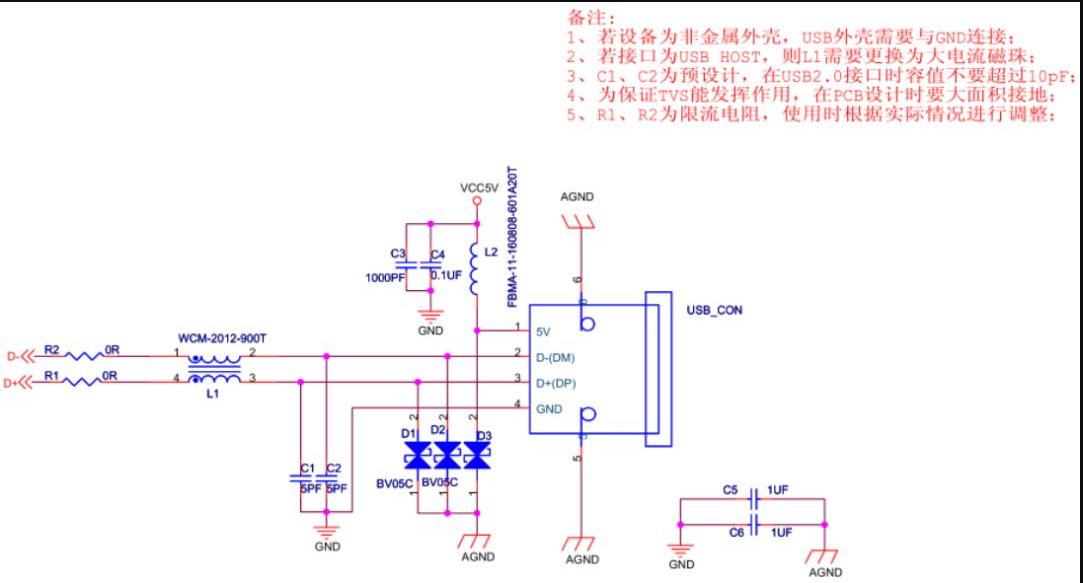

20、USB2.0接口EMC设计标准电路

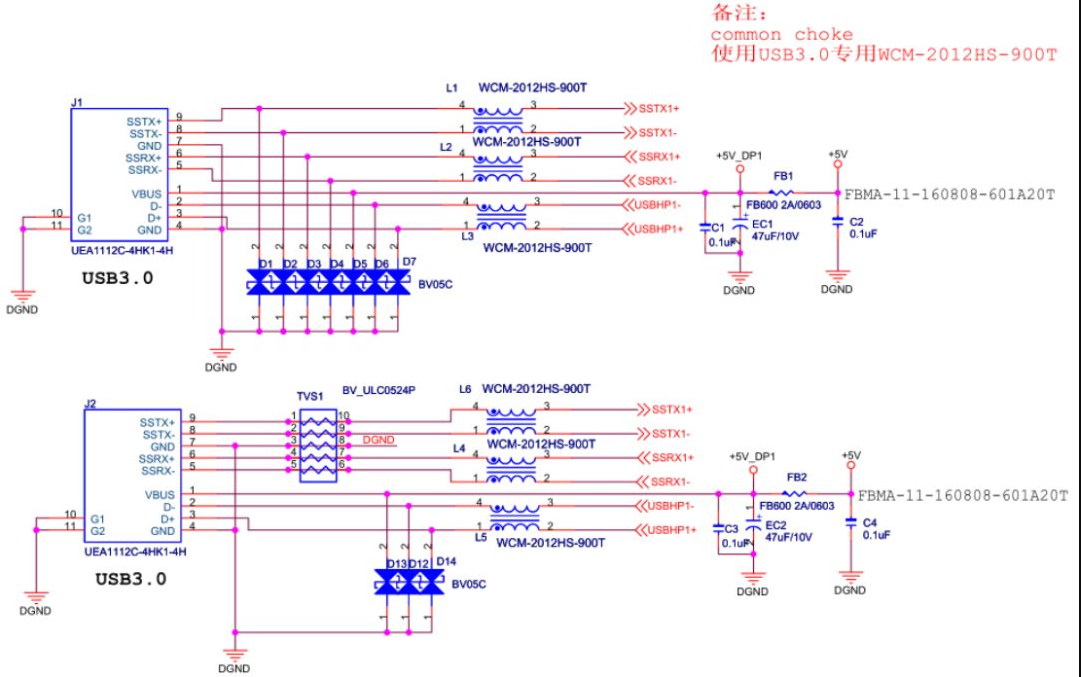

21、USB3.0接口EMC设计标准电路

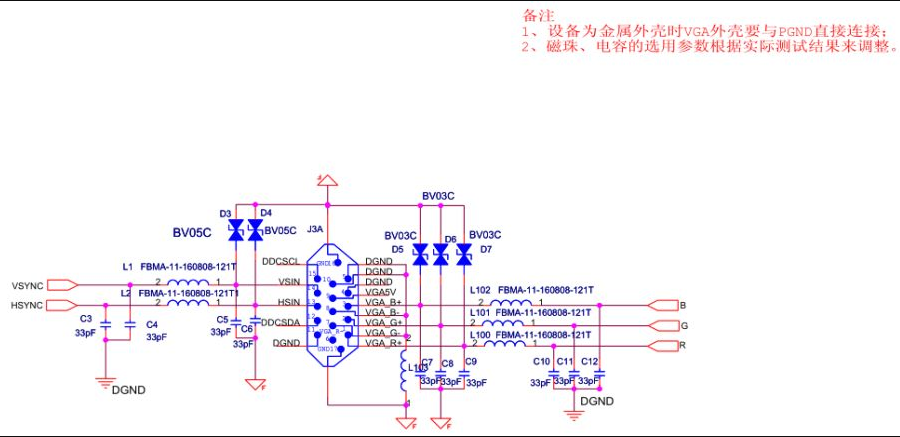

22、VGA接口EMC设计标准电路

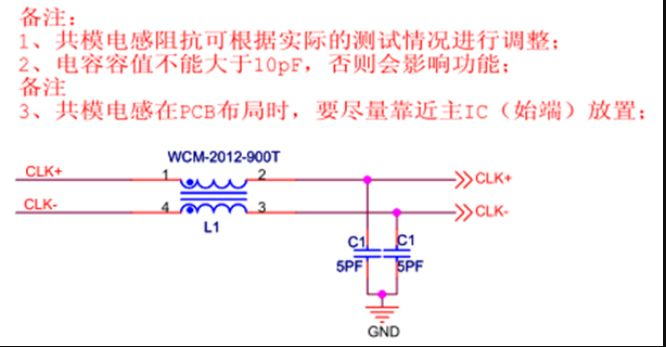

23、差分时钟EMC设计标准电路

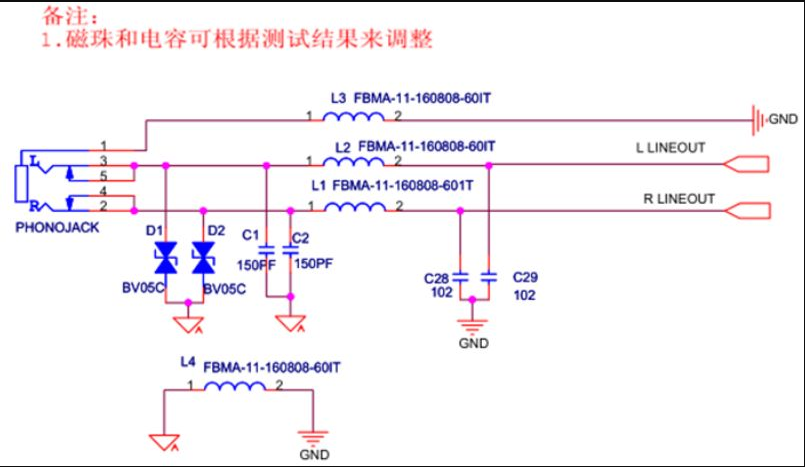

24、耳机接口EMC设计标准电路
25、复合视频接口EMC设计标准电路
26、汽车零部件电源口EMC标准设计电路

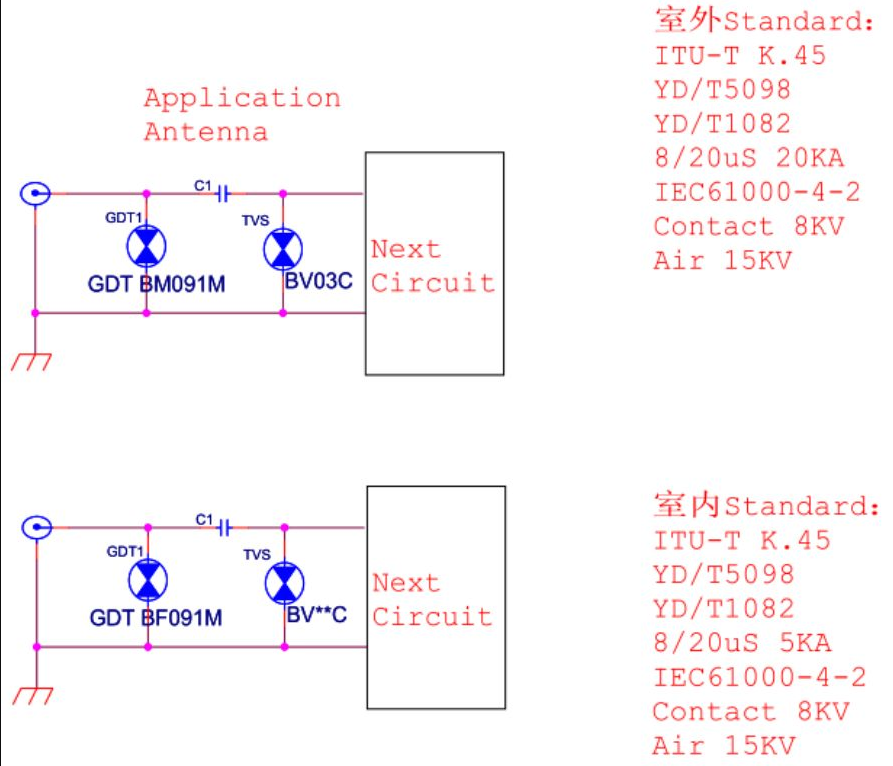

27、室内外天馈浪涌设计标准电路

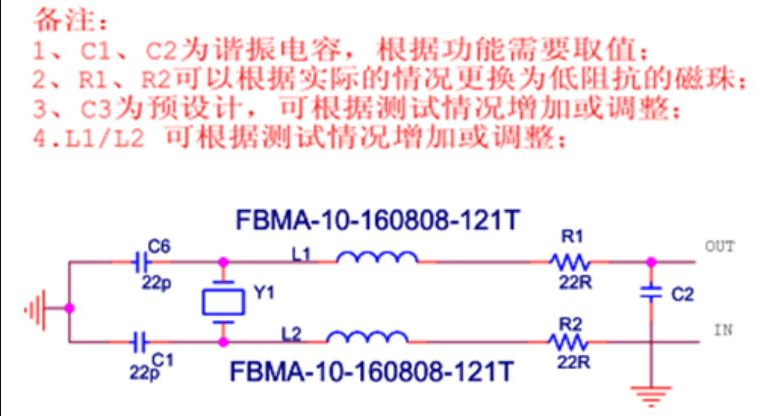

28、无源晶振EMC设计标准电路

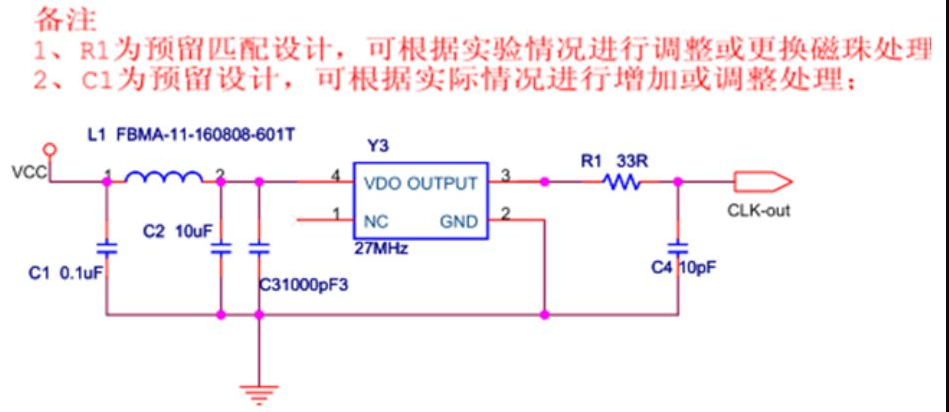

29、有源晶振EMC设计标准电路
30、以太网EMC(EMI)设计标准电路
31、以太网EMC（浪涌）设计标准电路(差模要求较高方案）

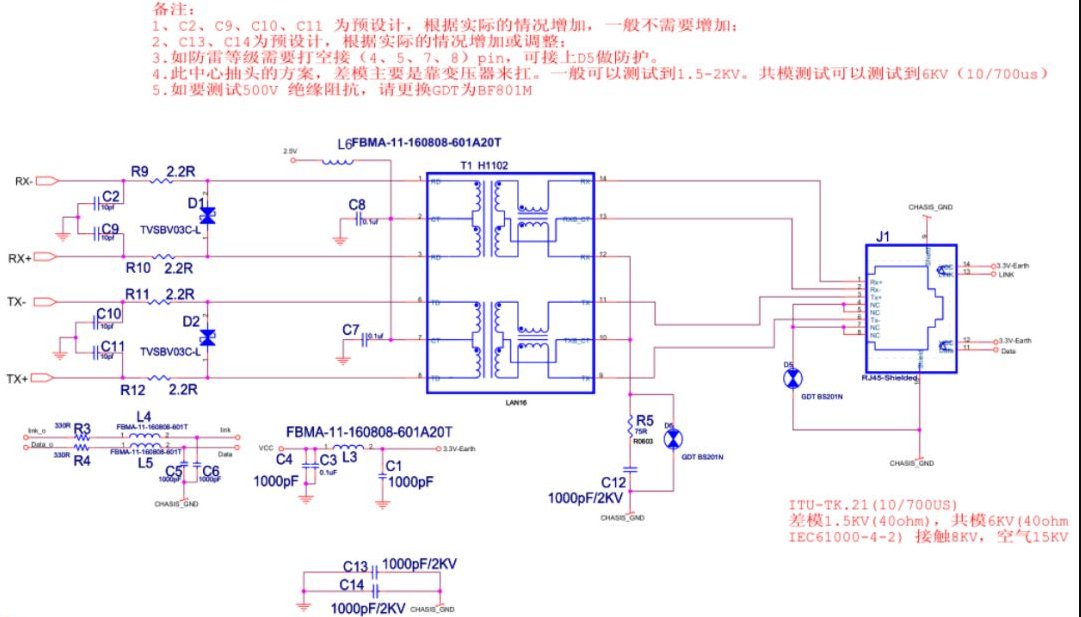

32、以太网EMC(浪涌）中心抽头方案（节约空间）
