3,程序结构

1常用循环结构有4个,

For循环,while循环,条件结构,事件结构这4个比较常用,

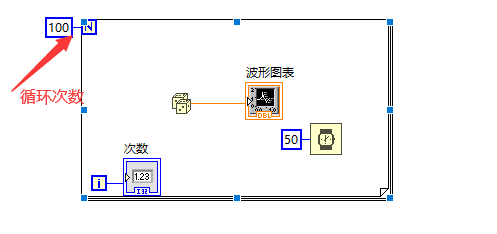

2,For循环,N表示循环次数,I表示已经运行次数.

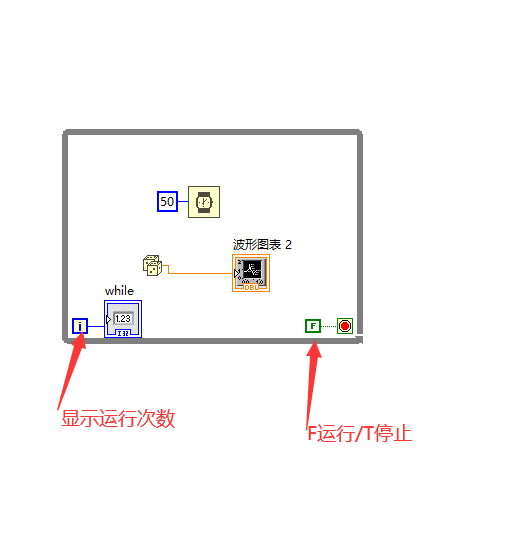

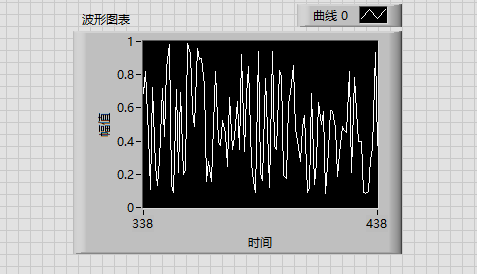

3, while循环,F一直运行,T停止运行

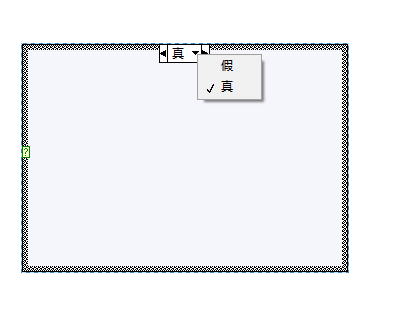

4,条件选择

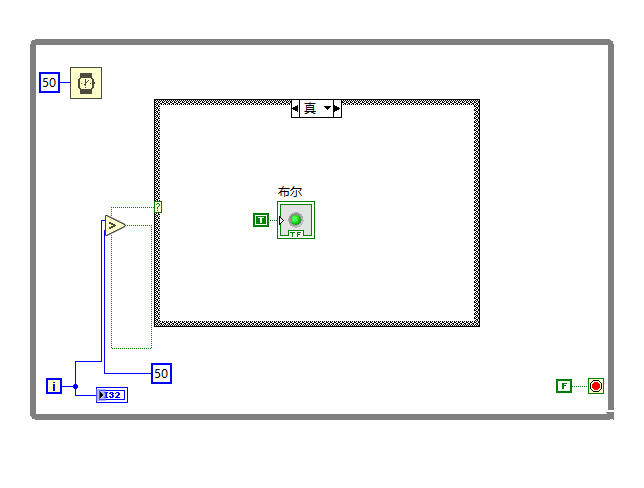

在while循环里面循环次数与数值(50)进行比较

结果为正就点亮LED,否则熄灭

三角形为比较器,I表示循环次数,然后与常量50对比,

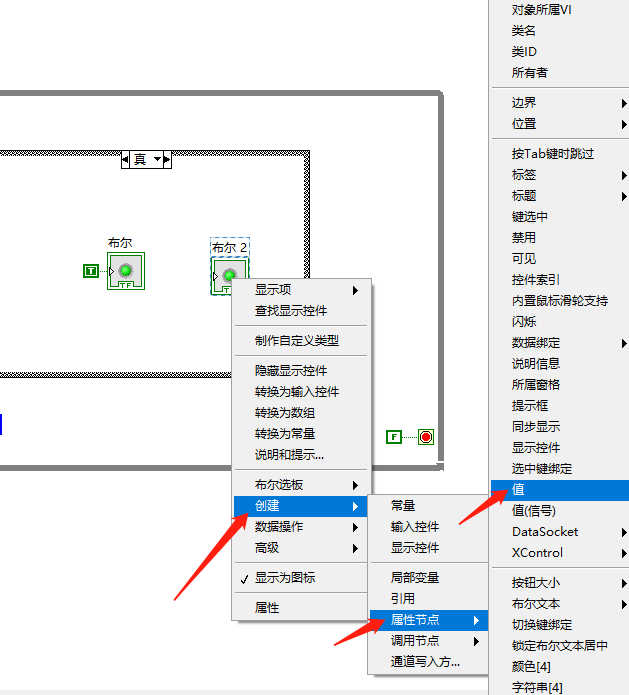

注意,需要把LED控件设置为转化为值,

转化为值

,

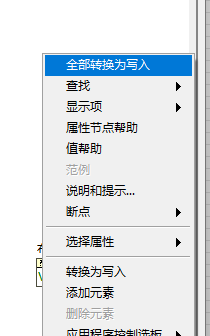

然后把值设置为写入,

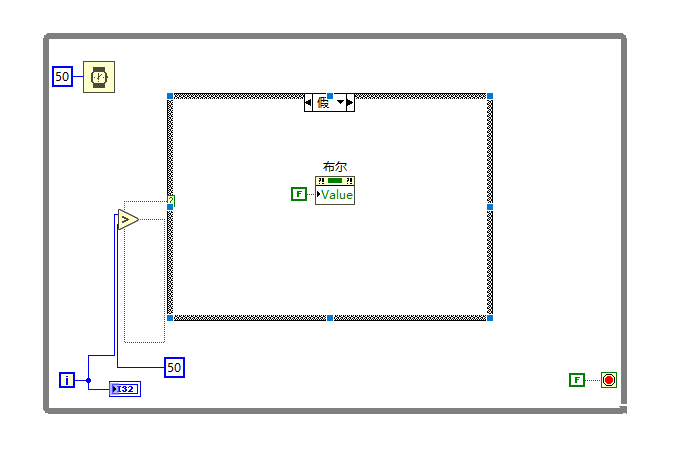

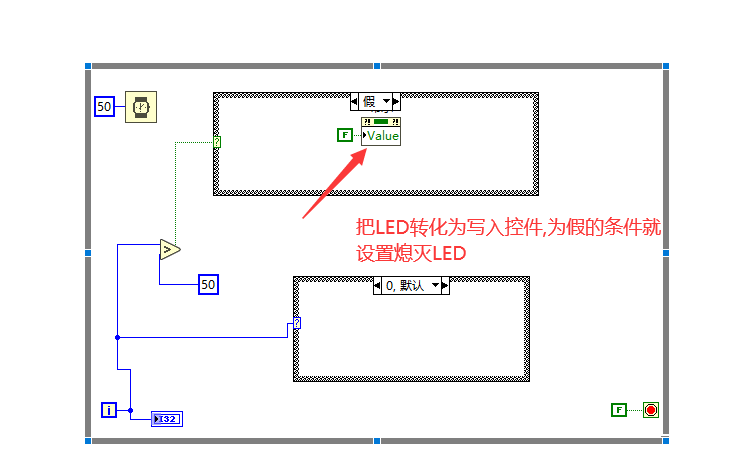

这样就可以放到假的条件里面写入了.如果为假就熄灭LED.把LED转化的值写F.

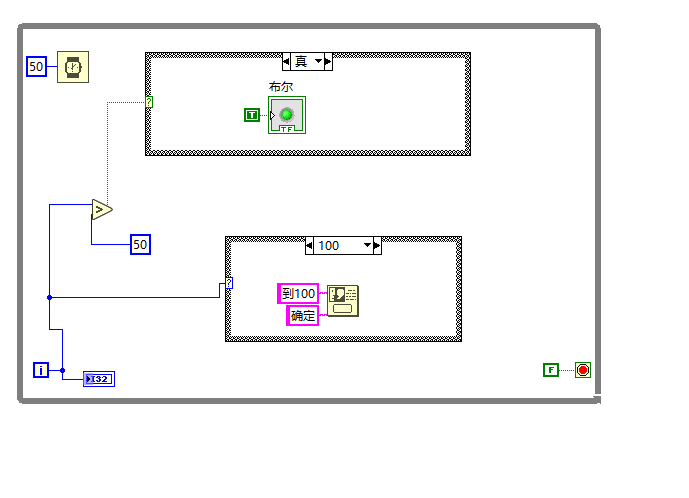

再加一个条件结构,当循环到100次的时候,弹出一个对话框.

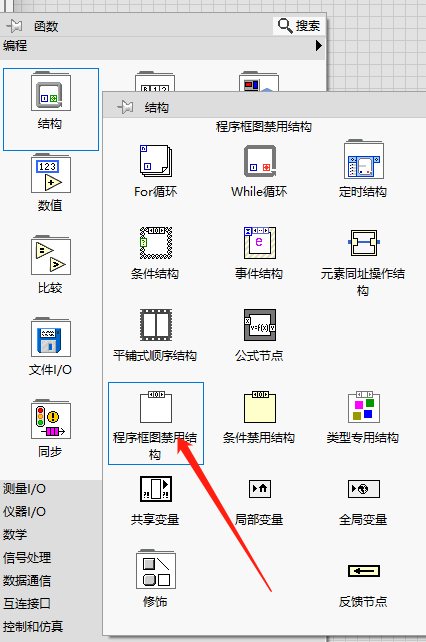

在编程的过程中,有些部分不用仿真,就可以使用屏蔽框,圈选起来.

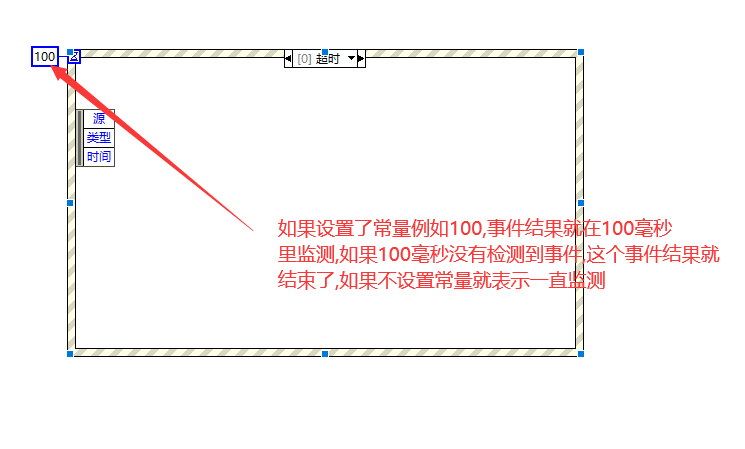

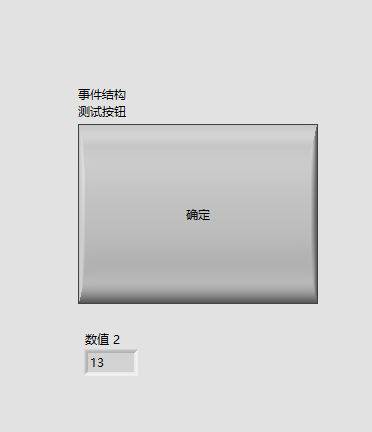

5,事件结构.

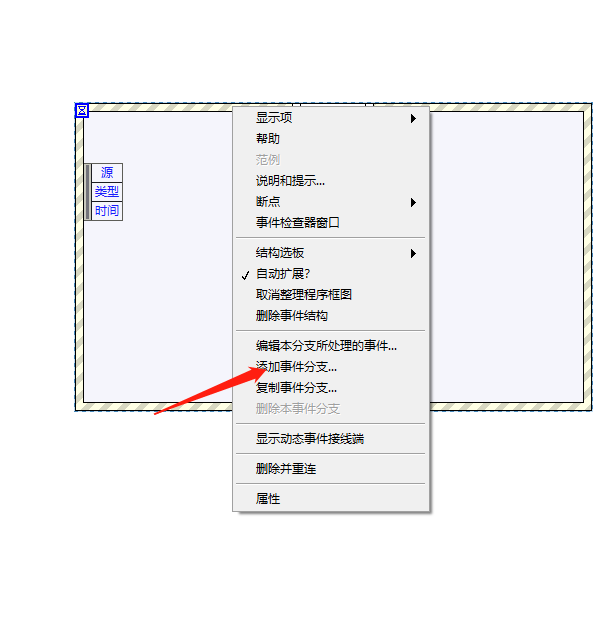

选中事件结构外框,添加事件分支

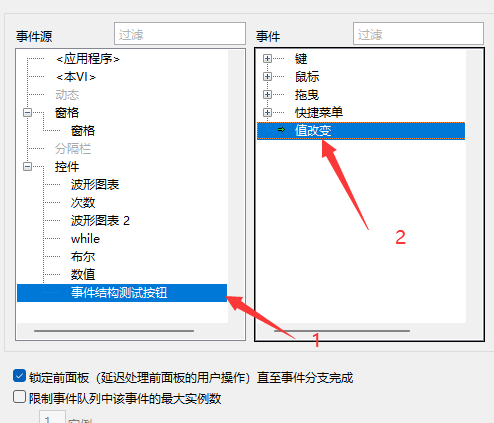

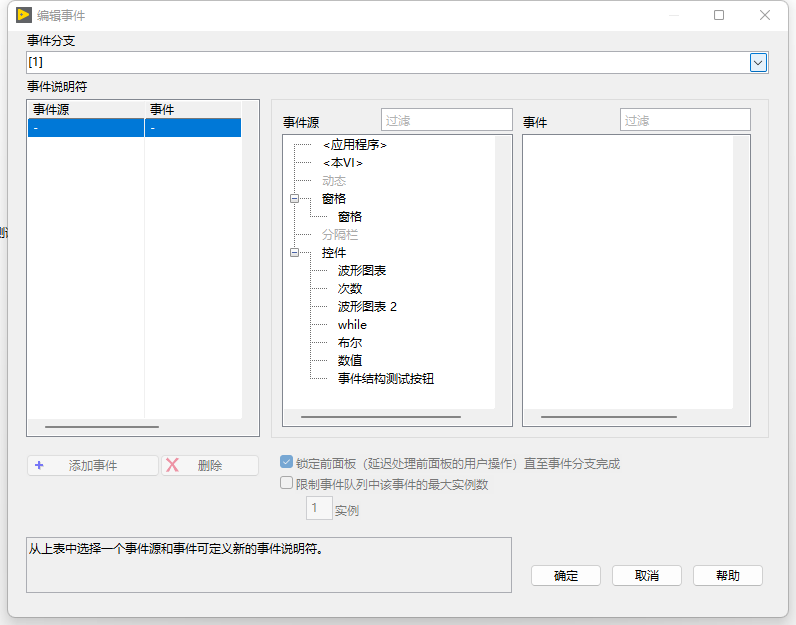

然后会有事件,我们选择值改变.

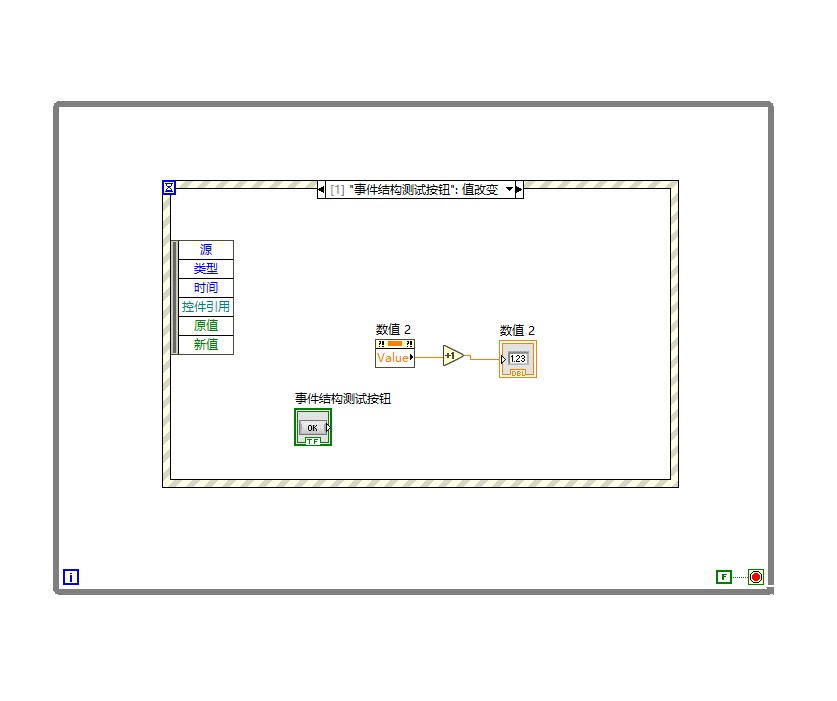

每点一次按钮,值就加1.
