一:设置GerBer
复习一个小知识:
Class:
Board Geometry 总体层叠，做板框、标注和丝印等等
Etch 铜皮、电气连线
Package Geometry 封装
Ref Des 位号
Subclass:
Outline 板框层
Assembly_Top 装配顶层
Assembly_Bottom 装配底层
Place_Bound_Top 封装外形顶层
Place_Bound_Bottom 封装外形底层
Sikscreen_Top 丝印顶层
Sikscreen_Bottom 丝印底层
Soldermask_Top 阻焊顶层-用于开窗
Soldermask_Bottom 阻焊底层-用于开窗
Pin_Number 封装引脚号
Soldermask_Top 阻焊顶层
Soldermask_Bottom 阻焊底层
1,点击快捷方式

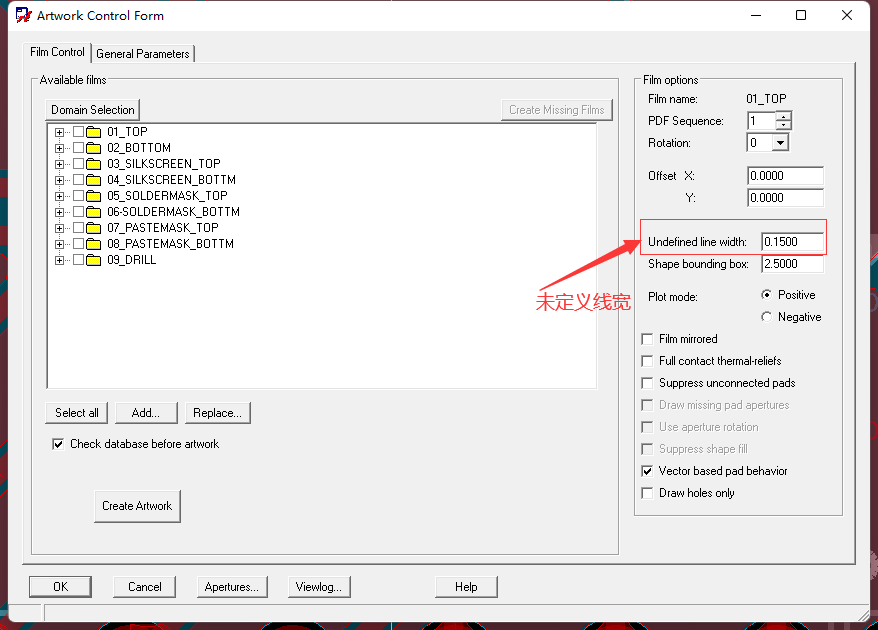

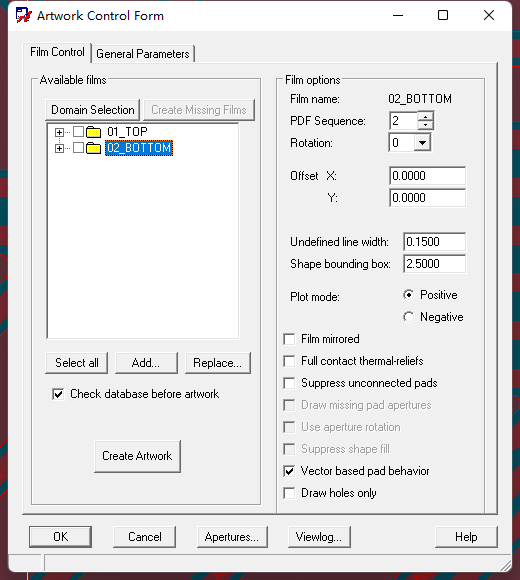

2,然后弹出对话框

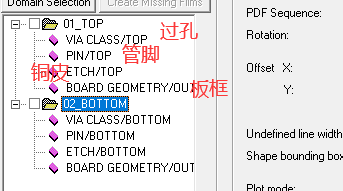

3,给默认的2项加上板框

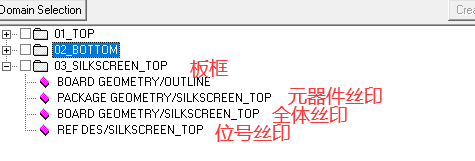

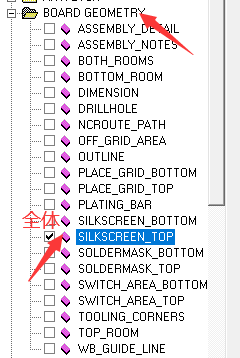

4,然后添加丝印文件夹,里面要把所有的丝印都添加上Sikscreen
5,全部顶层丝印层添加完成

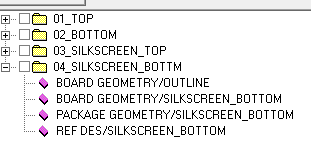

6,添加底层丝印Sikscreen

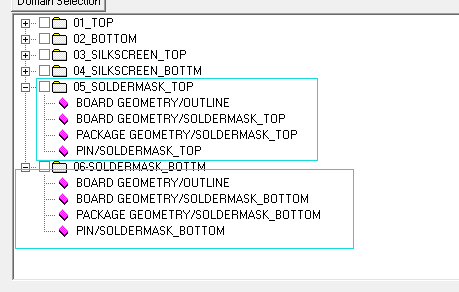

7,添加阻焊Soldermask,需要添加装配BOARD,管脚PIN,封装PACKAGE

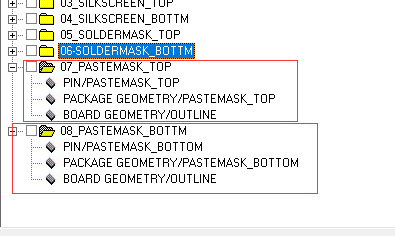

8,添加钢网层PASTEMASK,添加PIN和PACKAGR

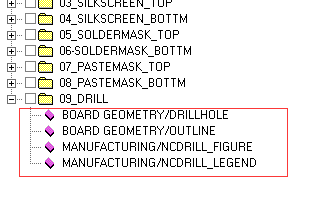

9,参考信息,比如转孔表,尺寸说明,版本号等

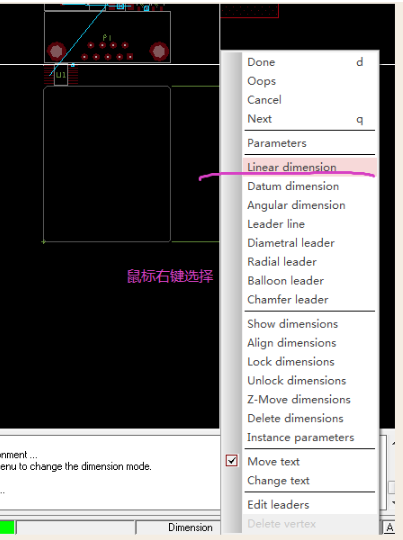

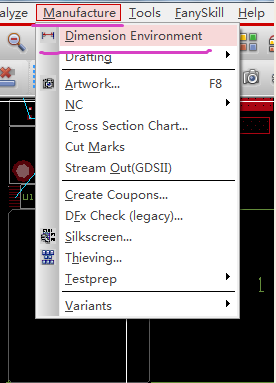

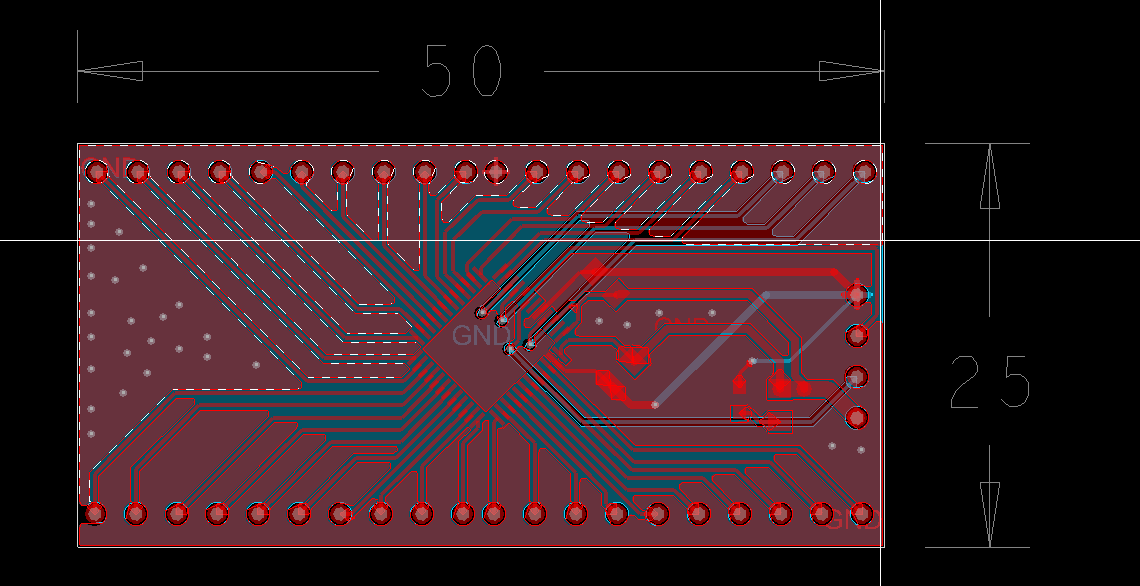

二:尺寸标注

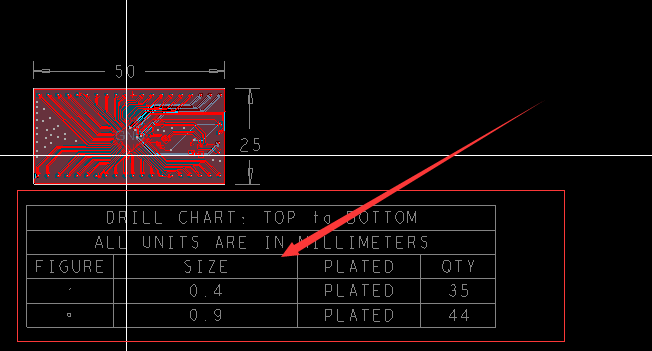

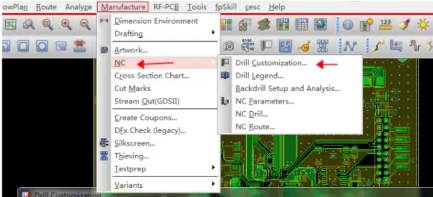

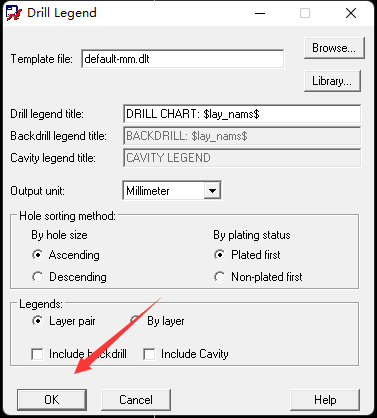

三:添加转孔表

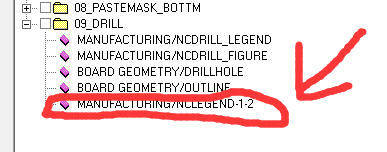

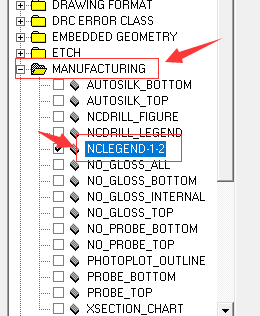

再把转孔表放到GerBer中

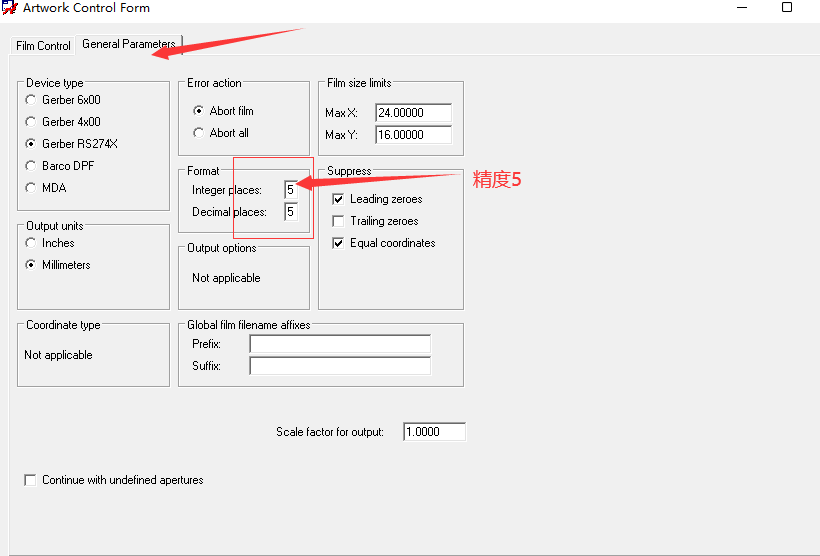

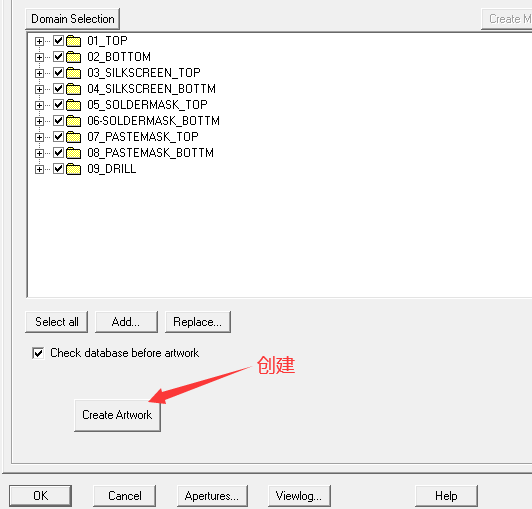

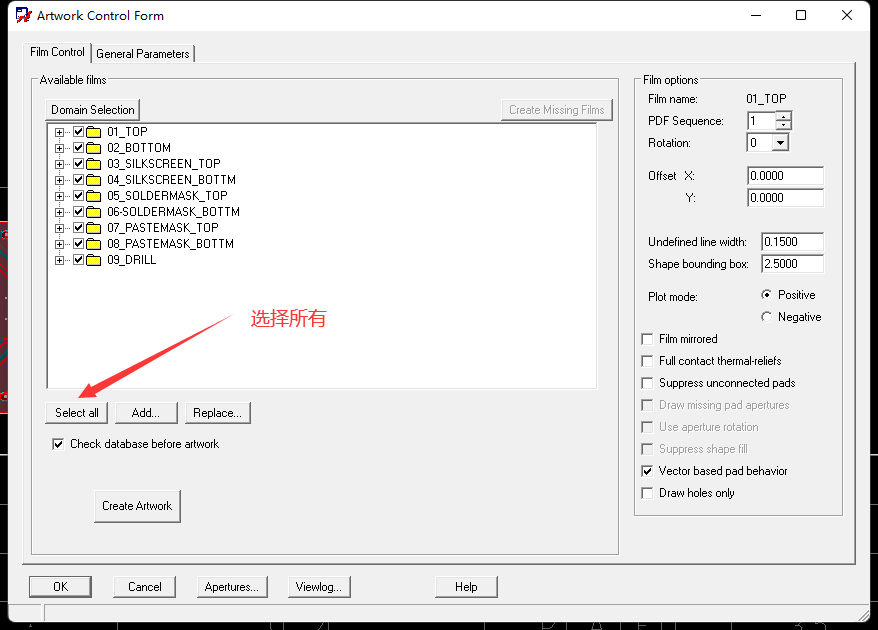

四,以上完成配置,可以生成GerBer了

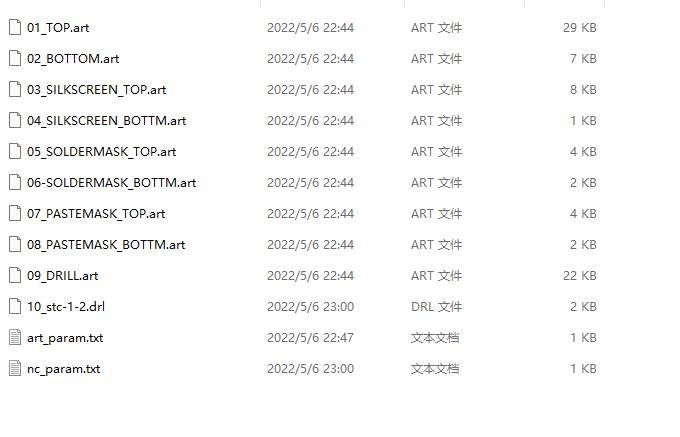

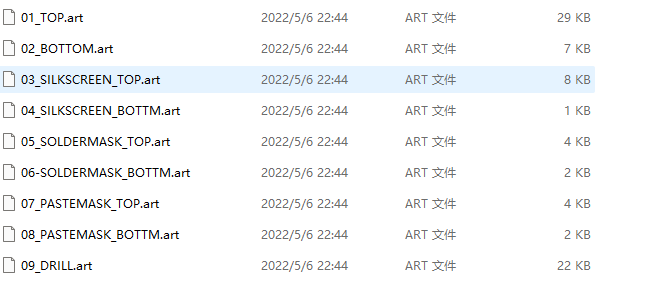

PCB文件根目录这些art文件就是Gerber文件了.

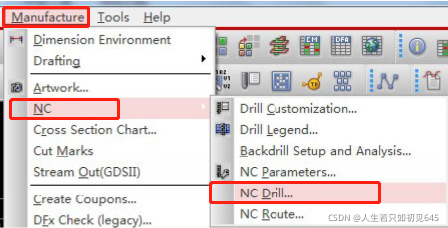

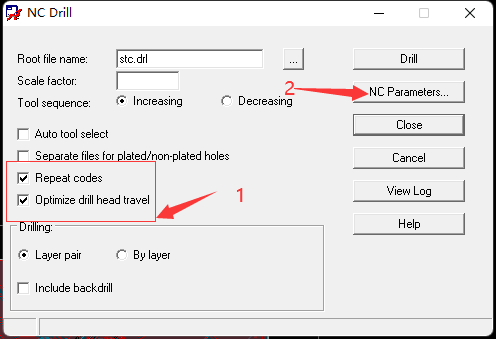

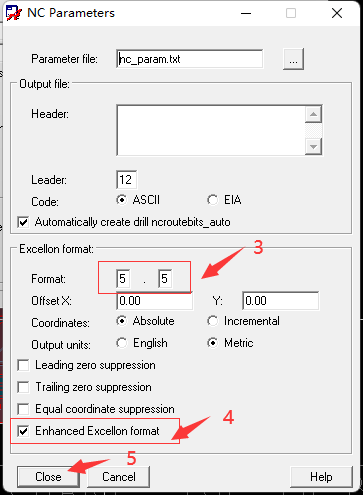

五,生成转孔文件
六,打包以下生成的文件给板厂
